Welke huishoudelijke apparaten gebruiken een CBB60-condensator? Volledige gids

Welke huishoudelijke apparaten gebruiken vaak CBB60?

Het directe antwoord: de CBB60 condensator wordt meestal aangetroffen in enkelfasige wisselstroommotoren die worden gebruikt in waterpompen, airconditioners, wasmachines, zwembadpompen en compressoren. Dit zijn allemaal motoraangedreven apparaten die een bedrijfscondensator nodig hebben om een ​​efficiënte, continue werking te behouden. De CBB60, ook wel motorloopcondensator of AC-filmcondensator genoemd, is speciaal ontworpen voor precies deze continu draaiende motorcircuits met een hoge inschakelduur. Als u ooit een waterpompmotor heeft vervangen of een HVAC-technicus uw airconditioner heeft laten onderhouden, is de kans groot dat er een CBB60-condensator bij betrokken was.

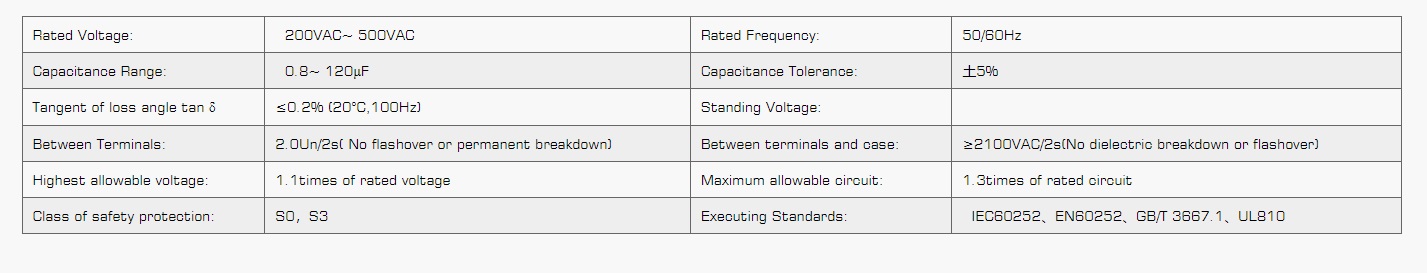

In tegenstelling tot elektrolytische condensatoren voor algemeen gebruik, maakt de CBB60 gebruik van een diëlektricum van polypropyleenfilm, waardoor hij continu wisselspanningen kan verwerken, doorgaans met een vermogen van 250VAC of 450VAC – zonder snel te verslechteren. De capaciteit varieert meestal van 1 µF tot 100 µF , waardoor het geschikt is voor een breed scala aan motorgroottes in huishoudelijke en licht commerciële apparatuur. Als u precies begrijpt welke apparaten afhankelijk zijn van dit onderdeel, kunnen huiseigenaren en technici storingen sneller diagnosticeren en de juiste vervanging vinden.

Waterpompen: de meest voorkomende toepassing voor CBB60-condensatoren

Waterpompen – of het nu gaat om huishoudelijke watervoorziening, tuinirrigatie of zwembadcirculatie – vormen het grootste toepassingssegment voor de CBB60-condensator. Eenfasige inductiemotoren in deze pompen kunnen niet zelfstarten zonder een faseverschuivende condensator. De CBB60 creëert het noodzakelijke faseverschil tussen de start- en bedrijfswikkelingen, waardoor de motor een startkoppel kan ontwikkelen en een stabiel roterend magnetisch veld kan behouden tijdens continu bedrijf.

Voor een typische huiswaterpomp met een vermogen van 370 W tot 750 W heeft de bijbehorende CBB60-condensator doorgaans een capaciteit van 8 µF tot 20 µF bij 450 VAC . Voor grotere pompen – zoals die gebruikt worden in zwembadfiltratiesystemen met een vermogen van 1 tot 2 pk – kunnen condensatoren in de pomp nodig zijn. Bereik van 25 µF tot 50 µF . Het gebruik van een te kleine condensator zorgt ervoor dat de motor oververhit raakt en overmatige stroom trekt; een te grote leidt tot instabiliteit en verminderde efficiëntie.

Tekenen van een defecte CBB60 in een waterpomp

• De pompmotor bromt maar start niet of start traag
• De motor schakelt kort na het starten de thermische overbelastingsbeveiliging uit
• Zichtbare uitstulping, barsten of lekkage op het condensatorlichaam
• Gemeten capaciteit meer dan 5% onder de nominale waarde
• De motor draait, maar met merkbaar lagere snelheid of uitgangsdruk

Vooral condensatoren voor zwembadpompen zijn onderhevig aan extreme omgevingsstress (hitte van buitenaf, blootstelling aan UV en vochtigheid), waardoor de levensduur aanzienlijk wordt verkort in vergelijking met condensatoren voor binnenapparaten. In warme klimaten moet de CBB60-condensator van een zwembadpomp mogelijk elke keer worden vervangen 3 tot 5 jaar , zelfs bij normaal gebruik.

Airconditioners en HVAC-systemen

Airconditioners zijn misschien wel de meest spraakmakende toepassing voor condensatoren van het type CBB60 in huis. Zowel de compressormotor als de motor van de buitencondensorventilator in een split-type airconditioner vereisen doorgaans bedrijfscondensatoren. In veel eenheden verwerkt een dual-run condensator beide functies in één enkele behuizing, maar de elektrische kenmerken zijn identiek aan die van een standaard CBB60: polypropyleenfilm, AC-gecertificeerd en ontworpen voor continu gebruik.

Voor een split-airconditioner voor woningen van 1 ton tot 1,5 ton heeft de bedrijfscondensator van de compressor doorgaans een nominaal vermogen van 35 µF tot 45 µF bij 370VAC of 440VAC . De condensator van de ventilatormotor in dezelfde eenheid is meestal kleiner 5 µF tot 10 µF . In kamerairconditioners van het raamtype dient een enkele CBB60-condensator vaak de gecombineerde start/run-functie van een PSC-motor (Permanent Split Capacitor), met waarden die gewoonlijk in de Bereik van 2 µF tot 6 µF bij 450 VAC .

HVAC-technici melden dat condensatorstoringen een van de belangrijkste oorzaken zijn van servicebezoeken aan airconditioners tijdens de zomermaanden. Warmte is de vijand van condensatoren; elke stijging van de bedrijfstemperatuur met 10 °C halveert grofweg de verwachte levensduur. In een slecht geventileerde condensorunit buiten kan de omgevingstemperatuur op warme dagen hoger worden dan 60°C tot 70°C, wat ruim boven de standaard temperatuurclassificatie van de CBB60 ligt. 85°C of 105°C afhankelijk van de graad.

Typische CBB60-condensatorspecificaties voor airconditioningapparatuur

Wasmachines en wasdrogers

Wasmachines met bovenlader en enkelfasige inductiemotoren – nog steeds het dominante ontwerp in veel markten over de hele wereld – vertrouwen op een CBB60-condensator als integraal onderdeel van hun motorcircuit. Dankzij de condensator kan de motor het koppel produceren dat nodig is voor de zware trommelbelasting tijdens het was- en centrifugeren. Zonder een functionerende condensator start de motor niet helemaal of werkt met een sterk verminderd koppel, wat leidt tot onvolledige centrifugeercycli en nat wasgoed.

Voor een standaard bovenlader wasmachine met een capaciteit van 5 kg tot 7 kg en een motor in het bereik van 180 W tot 370 W, heeft de CBB60-condensator doorgaans een nominaal vermogen van 6 µF tot 12 µF bij 450 VAC . Grotere topladers van commerciële kwaliteit kunnen condensatoren gebruiken tot 20 µF . Bij wasmachines van het trommeltype (voorlader) varieert het motorontwerp - veel moderne voorladers gebruiken universele motoren of invertergestuurde motoren die geen bedrijfscondensator nodig hebben - maar oudere ontwerpen met voorlader en veel budgetmodellen bevatten nog steeds eenfasige inductiemotoren gecombineerd met een CBB60.

Droogtrommels met elektrische weerstandsverwarming en een ventilatormotor gebruiken ook vaak CBB60-condensatoren op de trommelmotor- en ventilatormotorcircuits. In een typische elektrische droogtrommel met ventilatie vindt u mogelijk twee afzonderlijke CBB60-condensatoren: één voor de trommelmotor (meestal 3 µF tot 8 µF ) en één voor de ventilatormotor (vaak 2 µF tot 5 µF ).

Waarom wasmachinecondensatoren vroegtijdig falen

Wasmachinemotoren ervaren de meest veeleisende elektrische spanning van alle condensatoren voor huishoudelijke apparaten. Elke wascyclus omvat meerdere starts onder belasting, spanningspieken door inschakelstroom en tijdens de centrifugefase een aanhoudende werking met hoog koppel. Condensatoren in deze toepassing worden blootgesteld aan trillingen van de machine zelf, waardoor interne verbindingen na verloop van tijd kunnen verzwakken. In de praktijk kan een CBB60-condensator van een wasmachine overal mee meegaan 5 tot 12 jaar , afhankelijk van de gebruiksfrequentie en de stroomkwaliteit in het lokale elektriciteitsnet.

Koelkasten en diepvriezers met compressorstartcircuits

Terwijl veel moderne koelkasten PTC-starters (Positive Temperature Coefficient) gebruiken in plaats van condensatoren, blijft een aanzienlijk deel van de oudere koelkasten, grote diepvrieskisten en commerciële koelunits compressormotoren met condensatorstart of condensator gebruiken. In deze ontwerpen wordt een CBB60-condensator – of een CBB61 platte versie van dezelfde technologie – gebruikt als permanente bedrijfscondensator of in combinatie met een elektrolytische startcondensator.

Vooral grote vrieskisten (200 liter en meer) zullen waarschijnlijk een bedrijfscondensator gebruiken, omdat hun krachtigere compressoren profiteren van de efficiëntieverbetering die een bedrijfscondensator biedt. Typische waarden voor condensatoren voor koelkasten of vriezers variëren van 3 µF tot 15 µF bij 250 VAC . De lagere spanning (250VAC versus 450VAC die gebruikelijk is in pomptoepassingen) is geschikt omdat compressormotoren van koelkasten op lagere spanningen werken ten opzichte van de condensator.

Het is belangrijk om de cbb60-condensator niet te verwarren met de elektrolytische startcondensator die soms in koelkasten wordt aangetroffen. De CBB60 is een filmcondensator die bedoeld is voor continu gebruik; hij blijft tijdens normaal bedrijf in circuit. Een elektrolytische startcondensator is daarentegen slechts een fractie van een seconde in circuit tijdens het starten van de motor en moet worden losgekoppeld door een relais of PTC-apparaat zodra de motor op snelheid komt.

Ventilatieventilatoren, afzuigventilatoren en plafondventilatoren

Plafondventilatoren, industriële afzuigventilatoren, ventilatoren op zolder en ventilatoren voor afzuigkappen maken allemaal doorgaans gebruik van enkelfasige inductiemotoren met een permanent gesplitste condensator (PSC) -configuratie - en de CBB60-condensator (of zijn nauwe variant, de CBB61) is het onderdeel dat deze configuratie laat werken. Bij PSC-motoren is de condensator permanent verbonden met de hulpwikkeling, waardoor de faseverschuiving ontstaat die een startkoppel produceert en de bedrijfsefficiëntie handhaaft.

Voor een standaard plafondventilator met een motorvermogen van 50 W tot 75 W zal de bedrijfscondensator doorgaans zo zijn 2 µF tot 4 µF bij 250 VAC . Grotere industriële afzuigventilatoren in het bereik van 100 W tot 370 W kunnen condensatoren gebruiken tot 8 µF tot 12 µF . Snelheidsregeling bij plafondventilatoren wordt vaak bereikt door te schakelen tussen verschillende condensatorwaarden. Daarom bevatten sommige motorbehuizingen voor plafondventilatoren twee of drie condensatoren met verschillende waarden om lage, gemiddelde en hoge snelheidsinstellingen te bieden.

De CBB61-variant verdient hier vermelding omdat het in wezen dezelfde polypropyleenfilmcondensatortechnologie is als de CBB60, maar verpakt in een platte (rechthoekige) behuizing in plaats van de cilindrische vormfactor van de CBB60. De CBB61 wordt vaker gebruikt in plafondventilatoren en kleinere ventilatoren waarbij de montageruimte een vlak profiel vereist. Beide typen delen dezelfde elektrische kernkenmerken en dezelfde storingsmodi.

Plafondventilatorcondensatorwaarden voor verschillende snelheidsinstellingen

• Hoge snelheid: gebruikt doorgaans de volledige capaciteitswaarde (bijvoorbeeld 4 µF)
• Gemiddelde snelheid: verminderde capaciteit via schakelen of getapte wikkeling (bijv. 3 µF of 2,5 µF)
• Lage snelheid: minimale capaciteit (bijv. 1,5 µF tot 2 µF)

Wanneer een plafondventilator slechts op één snelheid draait of niet meer reageert op snelheidsregeling, is een defecte of kortgesloten condensator een van de eerste dingen die u moet controleren. Capaciteitsdrift van meer dan ±5% van de nominale waarde wordt bij ventilatortoepassingen doorgaans als reden voor vervanging beschouwd.

Andere huishoudelijke en licht commerciële toepassingen

Naast de belangrijkste apparaatcategorieën hierboven, verschijnt de CBB60-condensator in een verrassend breed scala aan andere motoraangedreven apparatuur die in en rond het huis te vinden is. Elk van deze toepassingen heeft zijn eigen typische capaciteitsbereik en spanningsvereisten, maar ze delen allemaal dezelfde fundamentele behoefte: een betrouwbare AC-filmcondensator met een lange levensduur ter ondersteuning van de werking van eenfasige motor.

• Garagedeuropeners: De kettingaandrijf- of schroefmotor in een typische garagedeuropener voor woningen (met een vermogen van 350 W tot 750 W) maakt vaak gebruik van een CBB60-bedrijfscondensator in de Bereik van 5 µF tot 12 µF bij 250VAC of 450VAC .
• Luchtcompressoren: Draagbare en stationaire eenfasige luchtcompressoren voor thuiswerkplaatsen gebruiken doorgaans zowel een startcondensator (elektrolytisch) als een bedrijfscondensator (CBB60). De CBB60-bedrijfscondensator in een compressor van 1 pk tot 2 pk heeft gewoonlijk een vermogen van 20 µF to 40µF at 450VAC .
• Dompelpompen: Boorgatpompen en dompelpompen gebruiken CBB60-condensatoren die geschikt zijn voor continu gebruik bij onderdompeling, doorgaans 10 µF tot 30 µF bij 450 VAC , vaak met een hogere temperatuurtolerantie van 105°C.
• Luchtontvochtigers: De compressor- en ventilatormotor in een residentiële luchtontvochtiger gebruiken beide bedrijfscondensatoren; waarden zijn afhankelijk van de eenheidsgrootte, maar variëren vaak van 2 µF tot 8 µF bij 370VAC of 450VAC .
• Warmtepompen: Net als bij airconditioners gebruiken buitenunits met warmtepompen CBB60-equivalente bedrijfscondensatoren op zowel de compressor als de ventilatormotor.
• Circulatiepompen boiler: Zonneboilersystemen en hydronische verwarmingssystemen met kleine circulatiepompen maken gewoonlijk gebruik van CBB60-condensatoren met een nominaal vermogen van 4 µF tot 10 µF bij 250 VAC .
• Graandrogers en landbouwventilatoren: Grote axiale ventilatoren die worden gebruikt in de landbouw en de graanverwerking vertrouwen vaak op CBB60-condensatoren, soms in condensatorbanken voor krachtige driefasige simulatiecircuits.

Hoe u een CBB60-condensator in een apparaat kunt identificeren en verifiëren

Bij het onderhoud van een van de hierboven genoemde apparaten vereist het identificeren van de juiste cbb60-condensator voor vervanging het lezen van drie belangrijke parameters van het label van het bestaande onderdeel: capaciteit (in µF), spanningswaarde (VAC) en soms de frequentiewaarde (50 Hz of 60 Hz). Voor een veilige, effectieve werking moeten deze waarden exact overeenkomen of binnen aanvaardbare toleranties liggen.

De nominale spanning van de vervangende condensator moet gelijk zijn aan: gelijk aan of groter dan het origineel – nooit lager. Het gebruik van een 250VAC-condensator waar een 450VAC-condensator vereist is, brengt een veiligheidsrisico met zich mee dat kan leiden tot diëlektrische defecten, condensatorstoringen en brand. In de praktijk is het over het algemeen acceptabel om een ​​450VAC-condensator te gebruiken in een 250VAC-toepassing, omdat de hogere spanningswaarde een extra veiligheidsmarge biedt zonder de capaciteitsprestaties te beïnvloeden.

De capaciteitstolerantie voor CBB60-vervanging moet binnen de grenzen blijven ±5% van de nominale waarde voor bedrijfscondensatortoepassingen. Als de motor aanzienlijk boven de nominale capaciteit komt, trekt hij overtollige stroom in de hulpwikkeling; aanzienlijk lager gaan vermindert het koppel en de startbetrouwbaarheid. Voor compressor- en pomptoepassingen waarbij het motorrendement van cruciaal belang is, verdient een verblijf binnen ±3% de voorkeur.

Stapsgewijs condensatorverificatieproces

1. Koppel het apparaat los van de voeding en laat het minimaal 5 minuten staan voordat u een condensator aanraakt; sommige condensatoren behouden een gevaarlijke lading nadat de stroom is uitgeschakeld.
2. Ontlaad de condensator veilig met behulp van een ontladingsweerstand (doorgaans 10 kΩ tot 20 kΩ, 5 W) die over de klemmen is aangesloten voordat u ermee aan de slag gaat.
3. Lees het label van de bestaande condensator voor capaciteit (μF), spanning (VAC) en temperatuurclassificatie.
4. Gebruik een digitale multimeter met capaciteitsmeetfunctie om de werkelijke capaciteit van de oude condensator te meten; vergelijken met de nominale waarde.
5. Als de gemeten capaciteit meer dan 5% onder de nominale waarde ligt, of als de condensator fysieke schade vertoont (uitpuilen, barsten, lekkage), vervang deze dan.
6. Selecteer een vervangende CBB60-condensator met een overeenkomende of hogere spanning en capaciteit binnen ±5% van het origineel.
7. Controleer of de fysieke afmetingen (diameter en lengte voor cilindrische CBB60) passen op de montagebeugel of behuizing van het apparaat.

CBB60 versus andere typen condensatoren: waarom dit specifieke onderdeel wordt gebruikt

Een veel voorkomende vraag van zowel technici als nieuwsgierige huiseigenaren is: waarom specifiek de CBB60-condensator, en niet een elektrolytische condensator of een keramische condensator? Het antwoord ligt in de fundamentele elektrische vereisten van AC-motorcircuits.

Elektrolytische condensatoren zijn gepolariseerd: ze kunnen alleen veilig gelijkspanning aan, geen wisselstroom. Het aansluiten van een elektrolytische condensator op de wikkeling van een wisselstroommotor zou deze snel vernietigen en brand- of explosiegevaar veroorzaken. Het diëlektricum van polypropyleenfilm van de CBB60 is niet-gepolariseerd en verwerkt de wisselspanning efficiënt, met een zeer lage interne weerstand (ESR) en minimaal diëlektrisch verlies - kenmerken die van cruciaal belang zijn voor continu gebruik op wisselstroom.

Keramische condensatoren, hoewel ook niet-gepolariseerd, zijn alleen verkrijgbaar in zeer kleine capaciteitswaarden (picofarads tot microfarads) en kunnen niet het capaciteitsbereik van 5 µF tot 100 µF bereiken dat nodig is voor motortoepassingen in de fysieke afmetingen die praktisch zijn voor gebruik in apparaten.

De CBB60-condensator biedt ook zelfherstellende eigenschappen — een van de belangrijkste kenmerken voor betrouwbaarheid op lange termijn. Wanneer er bij een microscopisch defect een kleine diëlektrische storing optreedt, verdampt de gemetalliseerde elektrodefilm in de CBB60 plaatselijk, waardoor het defect wordt geïsoleerd en de isolatie wordt hersteld. Dit voorkomt dat een klein defect uitmondt in een catastrofaal falen. De meeste CBB60-condensatoren hebben een levensduur van 100.000 uur onder standaard bedrijfsomstandigheden - veel hoger dan de elektrolytische condensatoren die in startcircuits worden gebruikt.

Vergelijking: CBB60 versus andere typen condensatoren voor motortoepassingen

Wat er gebeurt als een CBB60-condensator defect raakt in een huishoudelijk apparaat

Het begrijpen van de storingsmodi van een cbb60-condensator helpt bij het nauwkeurig diagnosticeren van apparaatproblemen voordat u duurdere reparaties uitvoert. Het faalgedrag varieert afhankelijk van de manier waarop de condensator faalt: open circuit, kortsluiting of geleidelijk capaciteitsverlies.

Open circuitfout

Wanneer een CBB60 niet opengaat (de interne verbinding breekt), verliest de motor zijn bedrijfscondensator volledig. Bij een PSC-motor (plafondventilatoren, raam-AC's) zal de motor niet starten of zeer langzaam starten met een verminderd koppel. Bij een compressormotor met condensatorstart/condensatorwerking daalt het bedrijfsrendement ernstig, waardoor oververhitting ontstaat en de thermische beveiliging in werking treedt. Open-circuitstoringen zijn de meest voorkomende storingsmodus bij verouderde CBB60-condensatoren en worden meestal veroorzaakt door interne verbindingsmoeheid door thermische cycli.

Kortsluiting mislukt

Een kortgesloten CBB60-condensator komt minder vaak voor, maar is gevaarlijker. Het creëert een direct pad met lage impedantie over de motorwikkeling, wat onmiddellijke overstroom, gesprongen zekeringen of geactiveerde stroomonderbrekers veroorzaakt. In ernstige gevallen kan een kortsluiting in een condensator voldoende warmte genereren om ervoor te zorgen dat de behuizing van de condensator barst of explodeert. Dit is de reden dat CBB60-condensatoren voor motortoepassingen altijd voorzien zijn van interne overdrukontkoppelingsmechanismen (OPD). — een drukgevoelige interne schijf die de verbinding verbreekt voordat er een catastrofale storing optreedt.

Geleidelijk capaciteitsverlies

De meest verraderlijke storingsmodus is geleidelijk capaciteitsverlies als gevolg van diëlektrische degradatie in de loop van de tijd - vaak veroorzaakt door langdurige blootstelling aan hoge temperaturen, hoge luchtvochtigheid of overspanningsgebeurtenissen. Het apparaat blijft werken, maar met een verminderd rendement: een pomp levert een lager debiet, een airconditioner verbruikt meer stroom voor hetzelfde koelvermogen of een wasmachine doet er langer over om de volledige centrifugesnelheid te bereiken. Veel huiseigenaren schrijven deze symptomen toe aan algemene slijtage en niet aan een defecte condensator, wat leidt tot onnodig hoge elektriciteitsrekeningen en voortijdige motorslijtage.

De juiste CBB60-condensator selecteren: belangrijkste aankoopcriteria

Niet alle CBB60-condensatoren op de markt zijn volgens dezelfde standaard vervaardigd. De kwaliteit varieert aanzienlijk tussen merken en productiebatches, en de gevolgen van een ondermaatse condensator (vroegtijdige uitval, schade aan het apparaat of brand) maken het de moeite waard om aandacht te besteden aan de aanschafcriteria.

• Nalevingscertificeringen: Zoek naar CBB60-condensatoren die zijn gecertificeerd volgens IEC 60252-1 (de internationale norm voor AC-motorcondensatoren). In China vervaardigde condensatoren moeten ook een CQC-certificering hebben; Producten op de Europese markt moeten voldoen aan RoHS en idealiter een CE-markering dragen. VDE-, TÜV- of UL-vermeldingen voor de specifieke toepassing zorgen voor nog meer zekerheid.
• Capaciteitstolerantie: Voor motortoepassingen is ±5% de standaardtolerantie. Sommige premiumleveranciers bieden ±3% voor veeleisende toepassingen zoals compressoren en hoogrendementpompen.
• Temperatuurclassificatie: Kies 85°C voor standaard binnentoepassingen; 105°C voor buiten-, hoge omgevings- of gesloten motoromgevingen, zoals zwembadpompbehuizingen en HVAC-condensorunits voor buiten.
• Vlamvertragende behuizing: De buitenmantel moet gemaakt zijn van vlamvertragend (UL94 V-0 geclassificeerd) polypropyleen of vergelijkbaar materiaal om eventuele interne defecten te voorkomen zonder dat brand zich verspreidt.
• Interne overdrukontkoppeling (OPD): Controleer of de condensator een OPD-mechanisme bevat. Dit is verplicht om te voldoen aan IEC 60252-1 en is een kritische veiligheidsvoorziening.
• Fysieke afmetingen: CBB60-condensatoren zijn verkrijgbaar in diameters van 35 mm, 40 mm en 50 mm met verschillende hoogtes. Controleer of de vervanging in de montagebeugel of behuizing van uw apparaat past voordat u bestelt.

Voor OEM-fabrikanten van waterpompen, airconditioners en soortgelijke apparatuur zorgt het rechtstreeks betrekken van CBB60-condensatoren bij gecertificeerde fabrikanten in plaats van bij distributeurs voor een strengere kwaliteitscontrole en betere traceerbaarheid. Bulkinkoop op fabrieksniveau maakt ook inkomende inspectie mogelijk met behulp van capaciteitsmeters en ESR-testers om vóór montage te verifiëren dat elke productiebatch aan de specificaties voldoet.
