CBB60 condensator voor waterpomp: selectie- en vervangingsgids

Ja – een CBB60 condensator is niet alleen compatibel met waterpompen; het is speciaal voor hen ontworpen. Deze bedrijfscondensator is de standaardkeuze voor enkelfasige AC-waterpompmotoren die worden aangetroffen in huishoudelijke putsystemen, zwembadpompen, irrigatieapparatuur en jetpompen. Zonder een functionerende CBB60 kunnen de meeste van deze motoren niet de faseverschuiving genereren die nodig is om een ​​efficiënte rotatie te starten of te behouden. Als uw pomp zoemt maar niet start, heet wordt, onderbrekers uitschakelt of gewoonweg dood is bij aankomst, is een defecte CBB60-bedrijfscondensator een van de eerste componenten die u moet testen en vervangen.

Wat is een CBB60 condensator en waarom het belangrijk is voor pompen

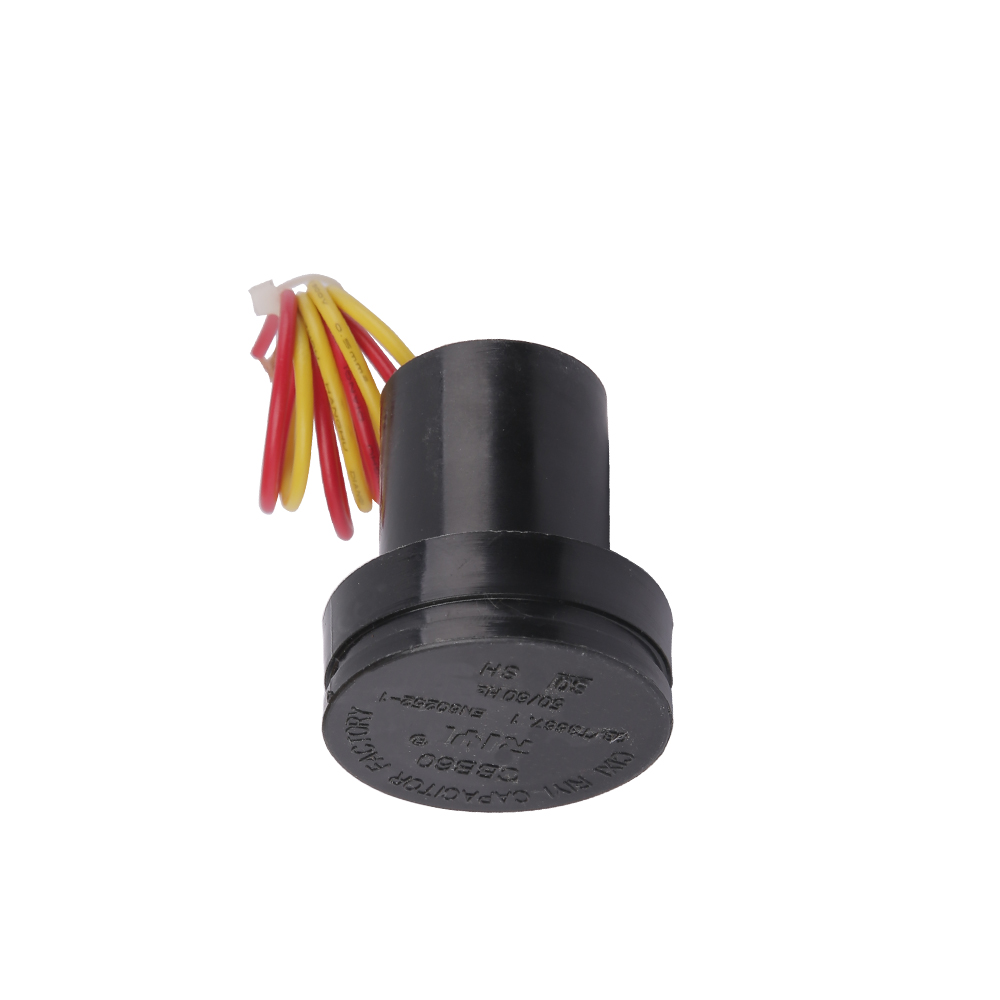

Een CBB60-condensator is een gemetalliseerde polypropyleenfilmcondensator gehuisvest in een cilindrische plastic behuizing, geschikt voor AC-motorwerking. De aanduiding "CBB60" volgt een classificatiesysteem van de Chinese nationale norm (GB/T 3667), waarbij "C" staat voor condensator, de tweede "B" staat voor diëlektricum van polypropyleenfilm, de derde "B" staat voor gemetalliseerde constructie en "60" verwijst naar de seriestandaard voor AC-motorcondensatoren.

In een eenfasige inductiemotor – wat de meeste huishoudelijke waterpompen gebruiken – heeft de stator slechts één hoofdwikkeling. Hierdoor ontstaat een pulserend magnetisch veld, geen roterend veld. Zonder faseverschuiving kan de rotor niet bepalen in welke richting hij moet draaien en heeft hij een startkoppel van nul. De CBB60 bedrijfscondensator is in serie geschakeld met de hulpwikkeling (startwikkeling) en creëert het noodzakelijke elektrische faseverschil van 90 graden tussen de twee wikkelingen. Dit faseverschil produceert een roterend magnetisch veld dat ervoor zorgt dat de rotor in een bepaalde richting draait en een soepele werking onder belasting behoudt.

In tegenstelling tot startcondensatoren (die elektrolytisch zijn en tijdens het opstarten slechts kort worden ingeschakeld), blijft de CBB60 tijdens bedrijf continu bekrachtigd. Dit betekent dat het bestand moet zijn tegen de volledige nominale spanning en AC-rimpelstroom gedurende langere perioden (soms uren of dagen achter elkaar) zonder dat de kwaliteit ervan verslechtert. Het diëlektricum van polypropyleenfilm maakt dit mogelijk lagere dissipatiefactor, hogere isolatieweerstand en veel superieure thermische stabiliteit vergeleken met elektrolytische alternatieven.

Belangrijke elektrische specificaties die u moet matchen

Het kiezen van de verkeerde condensator voor een waterpompmotor is niet alleen inefficiënt; het kan de motorwikkelingen doorbranden of ervoor zorgen dat de condensator zelf catastrofaal uitvalt. Dit zijn de specificaties die er het meest toe doen:

Capaciteitswaarde (μF)

Dit is de meest kritische specificatie. Veel voorkomende waarden die worden gebruikt in waterpomptoepassingen variëren van 6 µF tot 100 µF , waarbij de meest voorkomende waarden 8 µF, 10 µF, 12 µF, 16 µF, 20 µF, 25 µF, 30 µF en 40 µF zijn. De juiste waarde wordt bepaald door de motorfabrikant op basis van de wikkelingsimpedantie, het aantal polen en de nominale stroom. Zorg er altijd voor dat de oorspronkelijke waarde exact overeenkomt. Het gebruik van een condensator die 20% hoger of lager is dan gespecificeerd kan oververhitting, verminderd koppel of oscillerende snelheid veroorzaken.

De tolerantie bedraagt ​​doorgaans ±5% voor hoogwaardige CBB60-units. Vermijd condensatoren die een tolerantie van ±10% of hoger claimen in precisiemotortoepassingen.

Spanningswaarde (VAC)

Standaard CBB60-condensatoren voor waterpompen hebben een nominaal vermogen van 250VAC of 450VAC . Voor eenfasige systemen van 120 V is een nominale spanning van 250 V AC het minimum, maar vanwege de marge verdient 450 V AC de voorkeur. Gebruik voor 220V–240V-systemen uitsluitend eenheden met een nominale capaciteit van 450VAC. Vervang nooit een condensator met een lagere spanning, zelfs niet tijdelijk; het diëlektricum kan binnen milliseconden lek raken, waardoor kortsluiting ontstaat.

Frequentie (Hz)

De meeste CBB60-condensatoren zijn geschikt voor 50 Hz of 60 Hz, of beide. Noord-Amerikaanse pompen draaien op 60 Hz; het grootste deel van Europa, Azië en Afrika werken op 50 Hz. Het gebruik van een 50 Hz-condensator op een 60 Hz-systeem is over het algemeen acceptabel, omdat de reactantie iets afneemt, maar controleer altijd het gegevensblad.

Bedrijfstemperatuurbereik

Standaard CBB60-condensatoren hebben een nominale waarde vanaf -25°C tot 70°C . Als uw pomp in een warm pomphuis, in de buurt van een boiler of in een warm klimaat werkt, zoek dan naar units met een groter bereik die geschikt zijn voor 85°C of zelfs 105°C. Thermische degradatie boven de nominale temperatuur is een van de belangrijkste oorzaken van vroegtijdig falen van de condensator.

Hoe weet u of uw CBB60-runcondensator defect is?

Een condensatorstoring in waterpompmotoren ontstaat vaak geleidelijk, maar kan in sommige gevallen plotseling en volledig zijn. Het vroegtijdig herkennen van de symptomen kan dure motorschade voorkomen.

Symptoom 1 – Motor zoemt maar start niet

Dit is het klassieke teken van condensatorstoring. Je hoort de motor bekrachtigen en een laag gebrom produceren, maar de as draait niet. Als je de pompas handmatig zou laten draaien (eerst met de stroom UIT), zou de motor aanslaan en gaan draaien - wat aantoont dat de wikkelingen intact zijn, maar het startkoppel ontbreekt. Dit wordt veroorzaakt door een open circuit of ernstig aangetaste CBB60 die niet langer de noodzakelijke faseverschuiving kan produceren.

Symptoom 2 — Motor start langzaam of worstelt onder belasting

Een condensator die een aanzienlijke capaciteit heeft verloren – bijvoorbeeld gedaald van 25 µF naar 18 µF – kan de motor nog steeds laten starten onder nullastomstandigheden, maar zal worstelen of afslaan als er waterdruk wordt uitgeoefend. Dit uit zich vaak in de vorm van een langzame aanlooptijd, een onregelmatige werking of het uitvallen van de pomp onder druk.

Symptoom 3 — Motor oververhit

Wanneer de capaciteit afwijkt van de nominale waarde, wordt het huidige evenwicht tussen de hoofd- en hulpwikkelingen verstoord. Ter compensatie trekt de motor overtollige stroom, waardoor warmte ontstaat. Een motor die draait met een defecte of defecte CBB60 kan temperaturen bereiken die 30–50 °C boven het normale bedrijfsniveau liggen , waardoor de afbraak van de isolatie en de slijtage van de lagers worden versneld.

Symptoom 4 – Zichtbare fysieke schade

Inspecteer het condensatorlichaam rechtstreeks. Veelvoorkomende tekenen van falen zijn onder meer:

• Uitpuilende of gebarsten plastic behuizing
• Brandplekken of smelten rond aansluitingen
• Olie of residu dat uit de basis sijpelt (duidt op interne diëlektrische storing)
• Gecorrodeerde of losse aansluitingen

Elk van deze visuele signalen rechtvaardigt onmiddellijke vervanging, ongeacht de gemeten waarden.

Symptoom 5 — De onderbreker schakelt uit bij het starten van de motor

Een kortgesloten CBB60-condensator veroorzaakt een bijna dodelijke kortsluiting in het motorwikkelingscircuit, waardoor een enorme inschakelstroom ontstaat die onmiddellijk de onderbreker activeert of de zekering doorbrandt. Als uw pomp consequent de circuitbeveiliging uitschakelt elke keer dat hij probeert te starten, staat een kortgesloten condensator hoog op de lijst met boosdoeners.

Een CBB60-condensator testen met een multimeter

Voordat u geld uitgeeft aan vervanging, moet u controleren of de condensator daadwerkelijk defect is. Hier leest u hoe u het goed kunt testen.

Veiligheid eerst: ontlaad de condensator

Raak de condensatoraansluitingen nooit aan voordat u deze ontlaadt. Een CBB60-condensator met een vermogen van 450 VAC kan een lading vasthouden die een ernstige schok kan veroorzaken. Om veilig te ontladen: gebruik, terwijl de stroom volledig is losgekoppeld, een weerstand van 10kΩ–20kΩ (nominaal minimaal 5W) die gedurende 5–10 seconden over de klemmen wordt overbrugd. U kunt ook een geïsoleerde schroevendraaier gebruiken om de aansluitingen kortstondig te overbruggen; u zult een kleine vonk zien, wat normaal is en de ontlading bevestigt.

Gebruik van de capaciteitsmodus

Stel uw digitale multimeter in op de capaciteitsmodus (meestal gemarkeerd met een symbool dat lijkt op twee parallelle lijnen). Koppel de condensator los van het circuit en raak de sondes aan op elke aansluiting. Een gezonde CBB60 zou binnen ±5–10% van de aangegeven capaciteit moeten lezen. Een condensator van 25 µF moet bijvoorbeeld tussen 22,5 µF en 27,5 µF lezen. Een waarde die aanzienlijk lager ligt dan deze waarde (bijvoorbeeld 15 µF op een condensator van 25 µF) wijst op een aanzienlijke verslechtering. Een waarde van nul of OL (overbelasting) duidt op een storing in het open circuit.

De weerstandsmodus gebruiken als basiscontrole

Als uw multimeter geen capaciteitsfunctie heeft, schakel dan over naar de weerstandsmodus (Ω) op een hoog bereik (200 kΩ of hoger). Raak de sondes aan op de klemmen. Een goede condensator zal een weerstand vertonen die stijgt van bijna nul tot enkele honderden kilohm terwijl hij wordt opgeladen via de batterij van de meter. Dit laadgedrag bevestigt dat de condensator niet is kortgesloten of open is. Een meting die op nul blijft (kortgesloten) of onmiddellijk naar OL springt zonder enig laadgedrag (open), duidt op een storing. Deze methode bevestigt de capaciteitswaarde niet, maar alleen de basisfunctionaliteit.

Stapsgewijs vervangingsproces voor waterpompcondensatoren

Het vervangen van een CBB60-bedrijfscondensator is een van de meest eenvoudige reparaties aan de waterpomp die u zelf kunt uitvoeren. Het hele proces duurt doorgaans minder dan 30 minuten.

1. Koppel de stroom los — Schakel de stroomonderbreker uit die de pomp voedt en controleer met een spanningstester. Vertrouw niet alleen op een schakelaar.
2. Zoek de condensator — Bij de meeste waterpompen zit de CBB60-condensator in een kleine behuizing op het motorlichaam, vaak vastgezet met een metalen band of clip. Verwijder de kap om deze bloot te leggen.
3. Fotografeer de bedrading — Maak voordat u iets loskoppelt een duidelijke foto van de terminalverbindingen. CBB60-condensatoren voor pompen hebben doorgaans twee of drie aansluitingen. De meeste zijn niet-polair (terminals zijn uitwisselbaar), maar bevestigen voordat de verbinding wordt verbroken, voorkomt verwarring.
4. Ontlaad de condensator — Gebruik, zoals hierboven beschreven, een ontladingsweerstand of overbrug de aansluitingen zorgvuldig om de opgeslagen lading te verwijderen.
5. Verwijder de oude condensator — Koppel de draden los (noteer of fotografeer welke draad naar welke aansluiting gaat), maak de montageband los en verwijder de oude eenheid.
6. Installeer de nieuwe CBB60 — Plaats het vervangende exemplaar in dezelfde richting, trek de montageriem aan en sluit de draden opnieuw aan zoals op uw foto. Voor niet-polaire eenheden met twee aansluitingen doet de draadvolgorde er elektrisch niet toe.
7. Test de pomp — Herstel de stroomvoorziening en controleer of de pomp goed opstart, normale bedrijfsstroom (meet met een stroomtang indien beschikbaar) en de afwezigheid van oververhitting of ongewoon geluid.

Fysieke afmetingen en montageoverwegingen

CBB60-condensatoren hebben gestandaardiseerde cilindrische afmetingen. Gangbare diameters zijn 35 mm, 40 mm en 50 mm, met hoogtes variërend van 60 mm tot 115 mm. Hogere capaciteitswaarden bezetten grotere behuizingen. Wanneer u een vervanging bestelt, controleer dan of de fysieke afmetingen passen op de montagebeugel op uw pomp. Een condensator met de juiste elektrische specificaties, maar 10 mm te hoog, past niet in de originele behuizing Controleer dus altijd beide sets specificaties.

CBB60-condensator versus andere typen condensatoren voor motortoepassingen

Niet alle motorcondensatoren zijn hetzelfde. Het begrijpen van de verschillen verklaart waarom de CBB60 de juiste en enige geschikte keuze is voor continubedrijf van de waterpomp.

De CBB65 en CBB61 hebben dezelfde filmconstructie als de CBB60, maar verschillen qua behuizingsontwerp en typische toepassing. De CBB65 maakt gebruik van een aluminium bus voor een betere warmteafvoer in compressoromgevingen; de CBB61 is plat en ontworpen voor ventilatorbladmotoren. Het vervangen van een CBB65 door een CBB60 is elektrisch mogelijk als de capaciteit en spanning overeenkomen , maar de fysieke vormfactor past mogelijk niet. Vervang nooit een CD60-startcondensator door een bedrijfscondensator; het elektrolytische diëlektricum zal binnen enkele minuten na continu gebruik oververhit raken en defect raken.

Factoren die voortijdige CBB60-condensatorstoringen in pompen veroorzaken

Als u begrijpt waarom condensatoren voortijdig defect raken, kunt u de levensduur verlengen en herhaalde vervangingen voorkomen.

Spanningspieken en lijntransiënten

Blikseminslagen, schakelingen van nutsvoorzieningen en tegen-EMF-pieken van de motor kunnen het diëlektricum van de condensator blootstellen aan spanningspieken die de steady-state-waarde ver overschrijden. Een enkele transiënt bij tweemaal de nominale spanning kan een gedeeltelijke diëlektrische doorslag veroorzaken, waardoor de capaciteit permanent wordt verminderd. In gebieden met frequente stormen of onstabiele elektriciteitsvoorzieningen is het installeren van een overspanningsbeveiliging die geschikt is voor motorbelastingen stroomopwaarts van de pomp een praktische beschermingsmaatregel.

Werkend boven de nominale temperatuur

Elke stijging van 10°C boven de nominale bedrijfstemperatuur halveert ruwweg de verwachte levensduur van de condensator – een beproefd principe dat bekend staat als de Arrhenius-regel voor condensatorveroudering. Een standaard CBB60 geschikt voor 70°C, geplaatst in een pomphuis dat in de zomer 80°C bereikt, zal twee keer zo snel verouderen als verwacht. Voor installaties in warme omgevingen dient u altijd condensatoren te kiezen die geschikt zijn voor 85°C of hoger.

Frequente start-stop-fietsen

Waterpompen die worden bestuurd door drukschakelaars in systemen met ondermaatse of drassige druktanks kunnen tientallen keren per uur aan en uit gaan. Elke opstartgebeurtenis onderwerpt de condensator aan een inschakelstroomovergang. Hoewel CBB60-condensatoren hiervoor zijn ontworpen, systemen fietsen meer dan 20-30 keer per uur Plaats abnormale spanning op het diëlektricum. Als uw pomp een korte cyclus heeft, vermindert het repareren van de druktank (opladen of vervangen van de blaas) de condensatorspanning aanzienlijk.

Vocht en vochtindringing

CBB60-condensatoren gebruiken een afgedichte plastic behuizing, maar na jarenlang gebruik in vochtige pompputten of buitenbehuizingen kan vocht de ingangspunten van de aansluitingen binnendringen. Vocht in de behuizing verhoogt de diëlektrische verliezen en bevordert de elektrochemische corrosie van de interne gemetalliseerde film. Condensatoren in natte omgevingen moeten jaarlijks worden geïnspecteerd en elke 5 tot 7 jaar proactief worden vervangen, zelfs als ze functioneel lijken.

Verkeerde capaciteitswaarde geïnstalleerd

Het installeren van een condensator met een capaciteitswaarde die hoger is dan gespecificeerd, verhoogt de stroom door de hulpwikkeling tot voorbij de ontwerplimiet, waardoor die wikkeling en de condensator zelf heet worden. Het installeren van een lagere waarde verhoogt de stroom van de hoofdwikkeling. Elke fout versnelt het falen van zowel de condensator- als de motorwikkelingen. Gebruik altijd de exacte µF-waarde die door de motorfabrikant is opgegeven - rond nooit af in de veronderstelling dat meer beter is.

Kwaliteitsnormen en certificeringen waar u op moet letten bij het kopen

De markt voor CBB60-condensatoren omvat een breed scala aan kwaliteitsniveaus. Hier leest u wat u moet controleren voordat u koopt.

• CQC-certificering — Het China Quality Certification Center-keurmerk is de basislijn voor in China vervaardigde condensatoren. Gerenommeerde fabrikanten vermelden dit op het etiket.
• CE-markering — Vereist voor producten die worden verkocht in de Europese Economische Ruimte. Bevestigt dat de condensator voldoet aan de EU-veiligheids- en EMC-richtlijnen.
• UL-vermelding — Underwriters Laboratories-certificering voor gebruik op de Noord-Amerikaanse markt. Belangrijk voor de naleving van verzekeringen in residentiële installaties.
• VDE-goedkeuring — Duitse certificeringsinstantie; gebruikelijk bij condensatoren die worden gebruikt in Europese industriële apparatuur.
• Zelfherstellende gemetalliseerde film — Zoek expliciet naar "zelfherstellend" in de productbeschrijving. Deze eigenschap betekent dat kleine plaatselijke diëlektrische storingen ervoor zorgen dat de metaalfilm op het breukpunt verdampt, waardoor het defect automatisch wordt verholpen in plaats van zich als een harde kortsluiting te verspreiden. Dit is een cruciaal veiligheidskenmerk in motorcondensatoren.
• Vlamvertragende behuizing — De plastic behuizing moet gemaakt zijn van vlamvertragend materiaal (UL94 V-0 geclassificeerd), wat de verspreiding van brand beperkt in het geval van een catastrofaal defect.

Vermijd condensatoren van onbekende leveranciers zonder certificeringsmarkeringen, vage specificaties of prijzen die aanzienlijk onder het marktgemiddelde liggen. Een CBB60-condensator voor een pompmotor van 1 pk kost tussen $ 5 en $ 20, afhankelijk van de bron en certificeringen. Eenheden met een prijs van $1 tot $2 voor dezelfde specificaties moeten met grote scepsis worden behandeld; aangetaste diëlektrische materialen en ondermaatse terminals zijn veel voorkomende kostenbesparende maatregelen die leiden tot vroegtijdige uitval of brandgevaar.

Bedradingsconfiguraties voor CBB60-condensatoren in verschillende pompmotortypen

Hoewel de basisfunctie van de CBB60 hetzelfde is voor alle eenfasemotoren, variëren de bedradingsconfiguraties afhankelijk van het motorontwerp.

Permanente gesplitste condensatormotor (PSC).

Dit is de meest voorkomende configuratie bij waterpompen. De CBB60 bedrijfscondensator is permanent in serie verbonden met de hulpwikkeling voor zowel starten als draaien. Er is geen startcondensator en geen centrifugaalschakelaar. Het circuit is eenvoudig: lijn 1 wordt aangesloten op één uiteinde van de hoofdwikkeling en één aansluiting van de condensator; de andere condensatoraansluiting is verbonden met het ene uiteinde van de hulpwikkeling; Lijn 2 (neutraal) wordt aangesloten op de andere uiteinden van beide wikkelingen.

Condensatorstart, condensatorrun (CSCR) Motor

Grotere pompmotoren (meestal boven 1 pk) gebruiken soms zowel een startcondensator (CD60, elektrolytisch) als een bedrijfscondensator (CBB60). De startcondensator wordt uitgeschakeld door een centrifugaalschakelaar zodra de motor ongeveer 75-80% van het synchrone toerental bereikt. De CBB60 blijft gedurende de gehele werking in circuit. In deze configuratie zijn de twee condensatoren tijdens het opstarten parallel geschakeld, waardoor de totale capaciteit en het startkoppel veel hoger zijn, voordat de startcondensator uitvalt.
