1 Microfarad-condensatorgids: CBB60-specificaties, gebruik en vervangingstips

Wat is een 1 microfarad-condensator en waarom is het belangrijk?

A 1 microfarad (1 µF) condensator slaat een miljoenste farad aan elektrische lading op. Dat klinkt misschien triviaal klein, maar in de praktijk vertegenwoordigt het een van de meest veelzijdige capaciteitswaarden in de elektronica - bruikbaar bij timingcircuits, signaalkoppeling, audiofiltering, ontkoppeling van de voeding en toepassingen voor faseverschuiving van motoren. Wanneer iemand verwijst naar een '1 µF-dop', verwijst hij doorgaans naar een component die taken met een lage tot middenfrequentie met precisie en minimaal energieverlies afhandelt.

Om de schaal in context te plaatsen: één farad is een enorme hoeveelheid capaciteit die bijna nooit voorkomt in afzonderlijke componenten. Eén microfarad is gelijk aan 10⁻⁶ farads, en zit comfortabel tussen keramische kappen uit het picofarad-bereik die worden gebruikt voor RF-filtering en de elektrolytische condensatoren van honderden microfarads die worden gebruikt bij het afvlakken van bulkvermogen. Die middenweg is precies waar 1 µF schijnt: capabel genoeg om betekenisvol te communiceren met laagfrequente AC-signalen en compact genoeg om in alles te verschijnen, van smartphonecircuits tot motorborden van wasmachines.

De CBB60 condensator familie, opgebouwd rond gemetalliseerde polypropyleenfilmtechnologie, verschijnt vaak in het bereik van 1 µF tot 100 µF. EEN 1 µF CBB60-condensator wordt doorgaans gebruikt in hulpwikkelingen van lichte motoren, ventilatorbesturingskaarten en pompcircuits met laag vermogen, waarbij een stabiele filmcondensator met een lange levensduur beter presteert dan goedkopere alternatieven. Begrijpen hoe de 1 microfarad-waarde zich in deze contexten gedraagt, is de basis voor het correct selecteren, testen en vervangen van deze componenten.

De Microfarad Unit Explained: Scale, Conversion, and Practical Reference

De farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• Microfarad (μF of uF) : 1 × 10⁻⁶ F — gebruikt in motorcondensatoren, audiokoppeling en voedingsfiltering
• Nanofarad (nF) : 1 × 10⁻⁹ F - gebruikt in timingcircuits en hoogfrequente filters; 1 µF = 1.000 nF
• Picofarad (pF) : 1 × 10⁻¹² F — gebruikt in RF, antennecircuits en kristaloscillatoren; 1 µF = 1.000.000 pF

Een condensator van 1 µF met het opschrift "105" op zijn lichaam (gebruikelijk voor keramische meerlaagse typen) gebruikt codenotatie: de eerste twee cijfers geven de mantisse (10) en het derde cijfer geeft de exponent van 10 in picofarads (5 = 10⁵ pF = 100.000 pF = 0,1 µF). Een onderdeel dat rechtstreeks met "1μF" is gemarkeerd, of met een "1.0" naast het µF-symbool, is ondubbelzinnig. Lees de eenheidsmarkering altijd aandachtig; het verwarren van µF met nF op een motorcondensator kan resulteren in een component met 1000 keer te weinig capaciteit, waardoor de motor niet helemaal start.

Voor motortoepassingen liggen de capaciteitswaarden doorgaans tussen 1 µF en 100 µF, afhankelijk van de motorgrootte. Voor een plafondventilator is mogelijk 1 µF tot 5 µF nodig; een kleine eenfasige pompmotor heeft mogelijk 4 µF tot 16 µF nodig; een trommelmotor van een grote wasmachine gebruikt gewoonlijk 8 µF tot 25 µF. De waarde van 1 µF komt daarom overeen met het kleinste praktische gebied van motorcondensatoren: hulpventilatoren, kleine waterpompen en inductiemotoren met lichte belasting.

Hoe de CBB60-condensator werkt en waar 1 µF in past

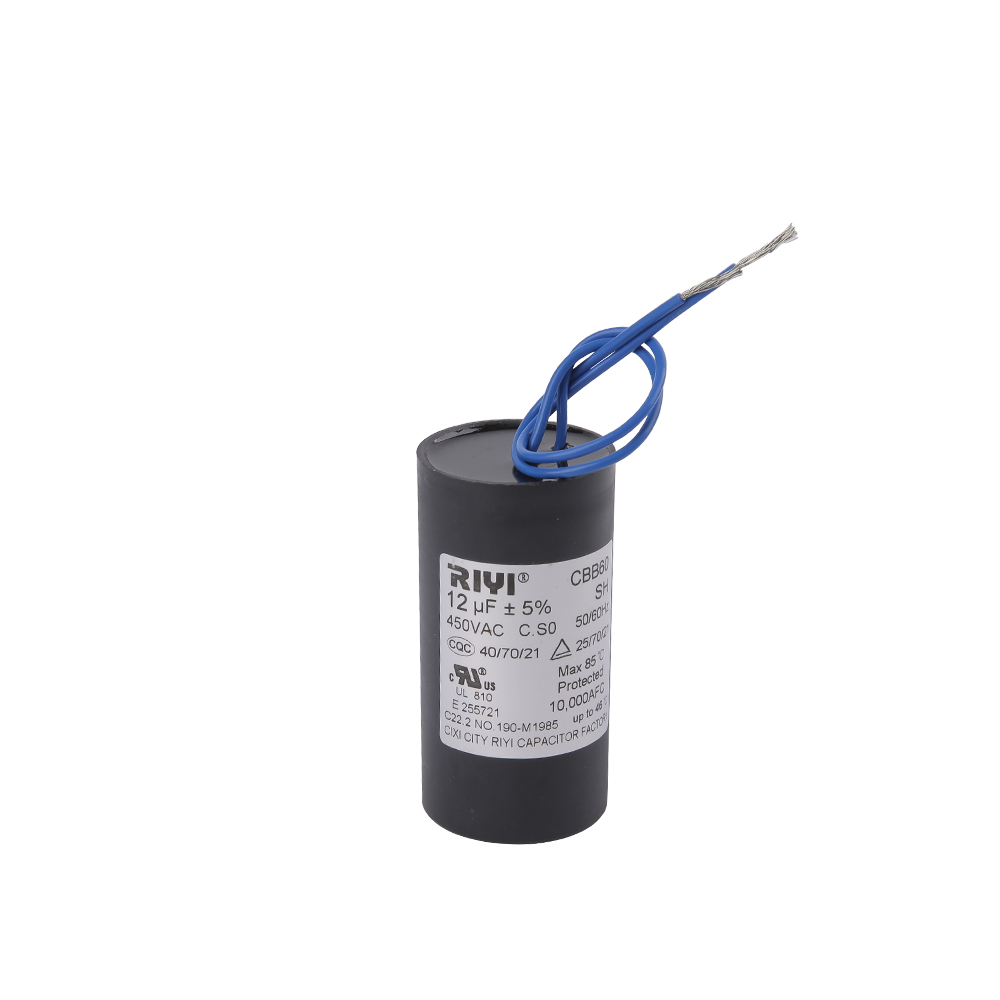

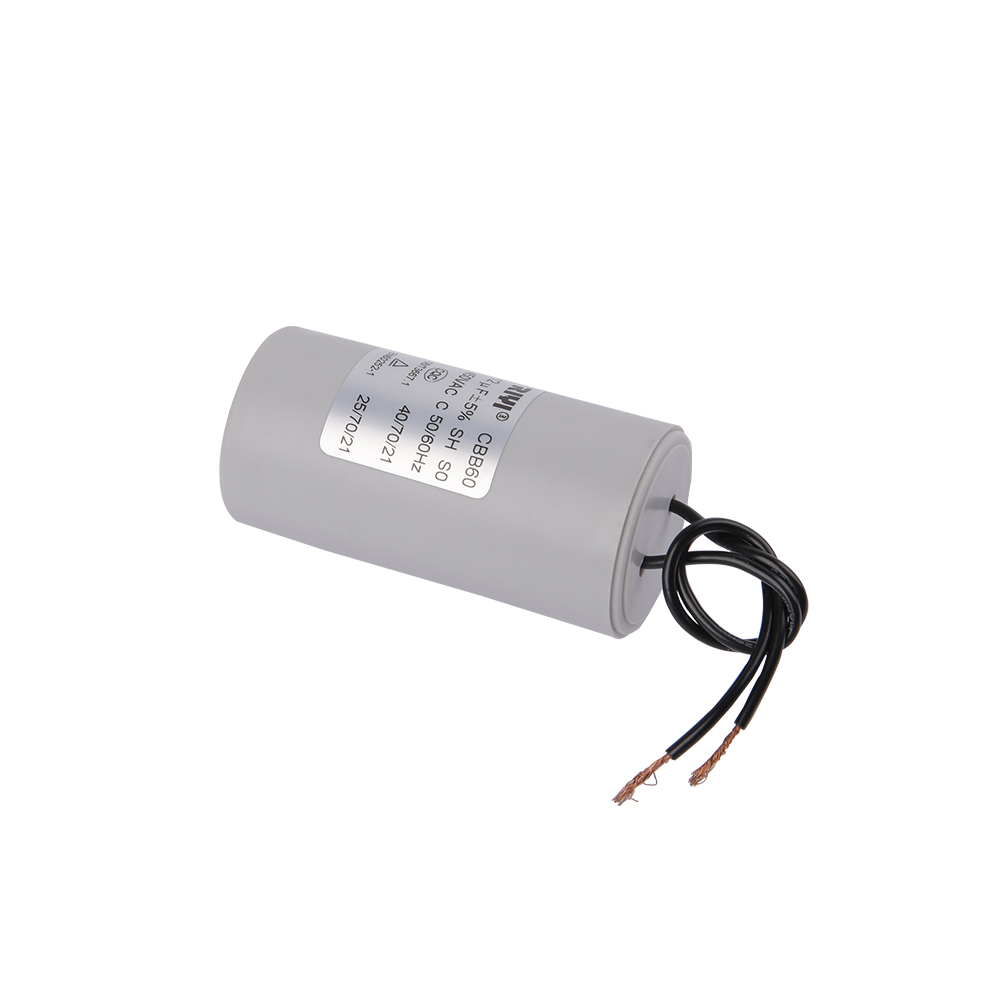

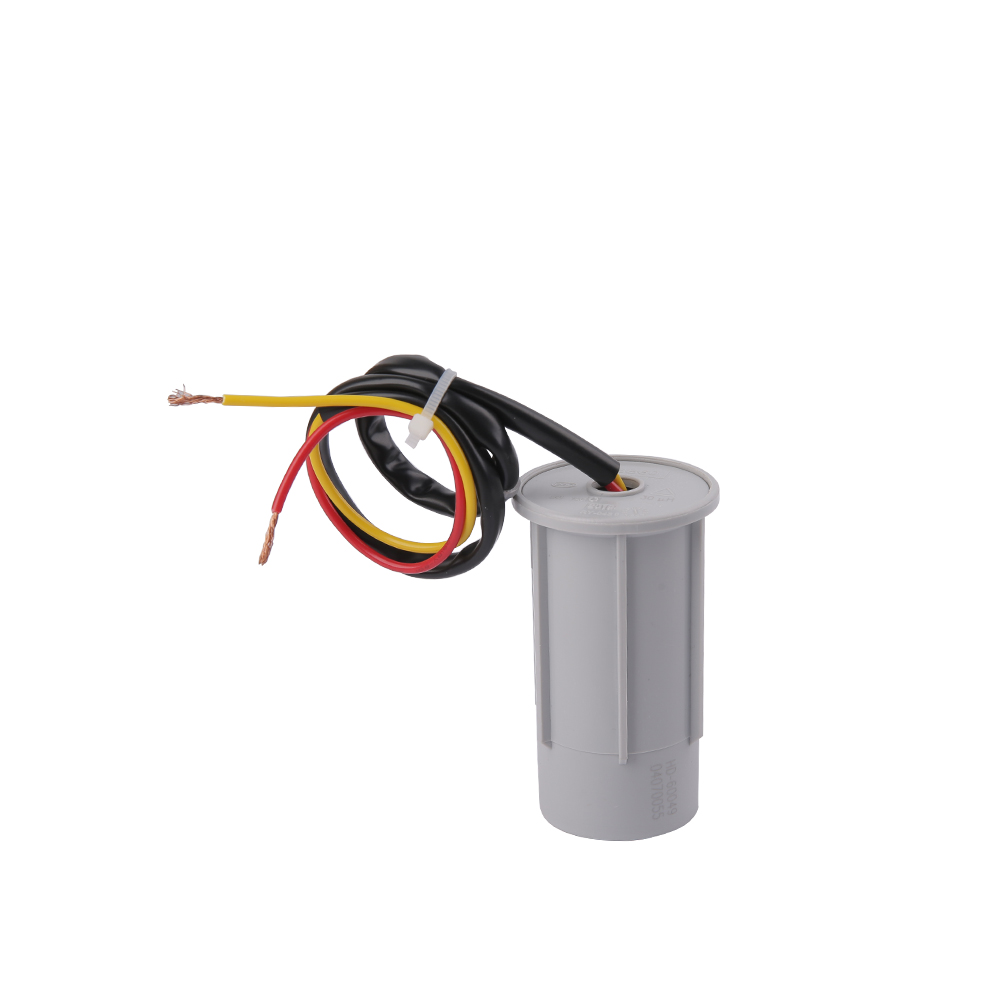

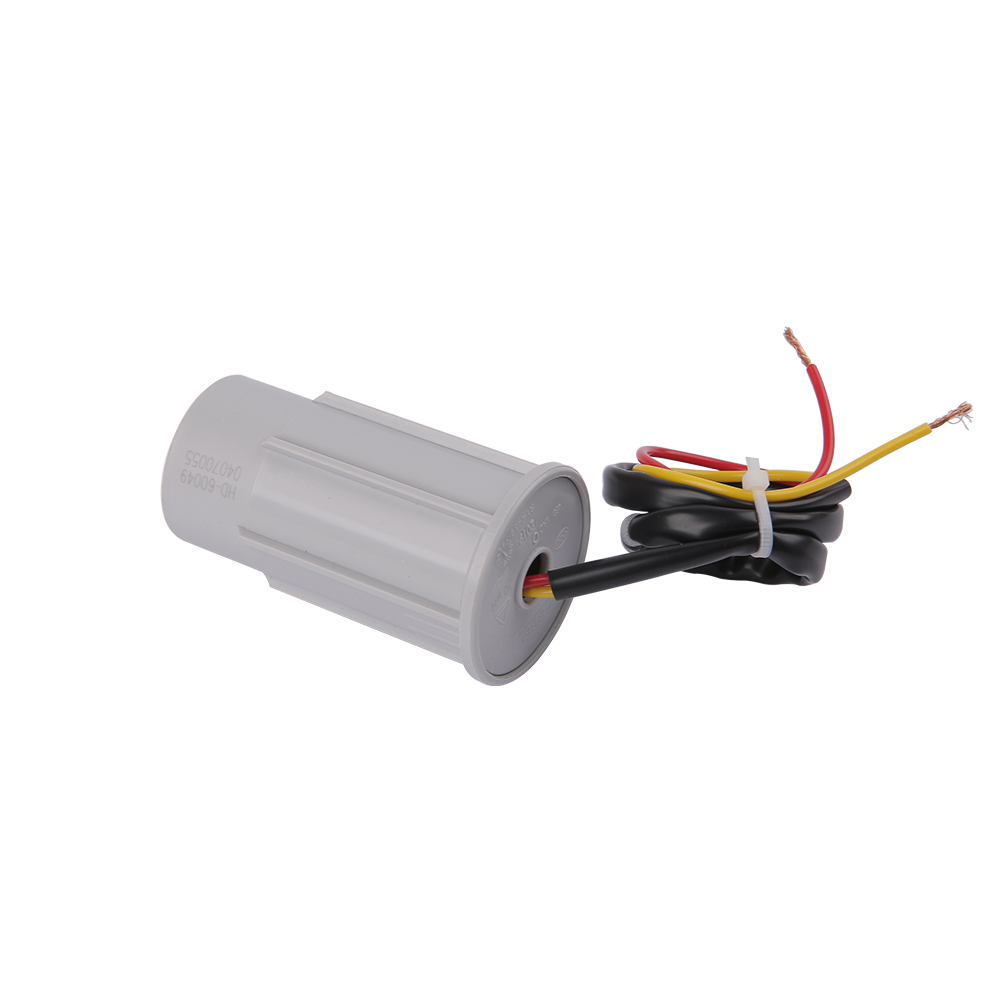

De CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

De core function of a CBB60 capacitor in a single-phase motor is faseverschuiving . Een enkelfasige wisselstroomvoeding kan op zichzelf geen roterend magnetisch veld genereren; hij produceert alleen een oscillerend veld. Door een condensator in serie te schakelen met de hulp(start)wikkeling wordt de stroom door die wikkeling ongeveer 90 graden verschoven ten opzichte van de hoofdwikkelingsstroom. Dit faseverschil creëert een tweefasige benadering die voldoende is om een ​​roterend magnetisch veld te genereren en een startkoppel te produceren.

Bij 1 µF produceert een CBB60-condensator een relatief bescheiden faseverschuivingsbijdrage, geschikt voor motoren met lage startkoppelvereisten en kleine hulpwikkelingen. De reactantie (Xc) bij 50 Hz kan als volgt worden berekend:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3.183 ohm

Bij 60 Hz daalt dat naar ongeveer 2.653 ohm. Deze hoge impedantie betekent dat een condensator van 1 µF slechts een kleine reactieve stroom doorlaat - geschikt voor kleine motoren waarbij de weerstand en inductantie van de hulpwikkeling zelf hoog zijn. Het koppelen van een 1 µF CBB60-condensator aan een motor die 10 µF nodig heeft, zou resulteren in een ernstig verminderd startkoppel, mogelijk zoemen, oververhitting van de hulpwikkeling en uiteindelijk motorstoring.

Zelfherstellende eigenschappen van gemetalliseerde film

Een van de bepalende voordelen van de CBB60-constructie is zelfherstel. Wanneer er een microscopisch defect of een lokale diëlektrische storing optreedt, verdampt de dunne aluminium- of zink-metallisatie rond de fout vrijwel onmiddellijk als gevolg van de vrijkomende energie. Dit isoleert het defect en herstelt het diëlektricum, waardoor catastrofale kortsluitingen worden voorkomen. Eén enkele zelfherstellende gebeurtenis veroorzaakt een verwaarloosbare vermindering van de capaciteit – vaak minder dan 0,01% – wat betekent dat de condensator betrouwbaar blijft functioneren, zelfs na talloze kleine foutgebeurtenissen gedurende zijn levensduur.

Deze zelfherstellende eigenschap is een van de redenen waarom CBB60-condensatoren de voorkeur hebben boven papieren of aluminium elektrolytische typen voor continu draaiende motoren. Een typische CBB60-condensator van hoge kwaliteit is geschikt voor 60.000 uur of meer continu bedrijf bij nominale temperatuur, vergeleken met 2.000–5.000 uur voor typische aluminium elektrolytische condensatoren onder vergelijkbare omstandigheden.

Belangrijkste specificaties die u moet controleren bij het selecteren van een 1 Microfarad CBB60-condensator

Het kiezen van de juiste 1 µF-condensator voor een motortoepassing gaat verder dan het matchen van het capaciteitsgetal. Verschillende onderling afhankelijke specificaties bepalen of het onderdeel veilig zal presteren en de nominale levensduur zal behouden.

Spanningswaarde: veilig om hoger te gaan, nooit lager

Een veel voorkomende vraag bij het vervangen van een 1 µF CBB60-condensator is of een eenheid met een hogere spanning het origineel kan vervangen. Het antwoord is ja: het vervangen van een 250 VAC-eenheid door een 450 VAC-eenheid is volkomen acceptabel en biedt feitelijk een grotere veiligheidsmarge. De spanningswaarde vertegenwoordigt de maximale spanning die het diëlektricum continu kan weerstaan ​​zonder defect te raken. Het gebruik van een 450 VAC-condensator op een 230 V-circuit betekent eenvoudigweg dat het diëlektricum ruim onder de spanningslimiet werkt, wat vaak de levensduur verlengt. Vervang nooit een lagere spanning: een condensator van 250 VAC op een circuit van 370 V zal waarschijnlijk snel defect raken en dit kan catastrofaal gebeuren.

Capaciteitstolerantie en motorprestaties

Motorontwerpers specificeren capaciteitswaarden met toleranties, gewoonlijk ±5% of ±10%, omdat de condensator samenwerkt met de wikkelingsimpedantie van de motor om de faseverschuiving te creëren. Een condensator van 1 µF met een tolerantie van ±10% kan een bereik van 0,9 µF tot 1,1 µF meten. Voor de meeste kleine ventilator- of pompmotoren is dit bereik acceptabel. Voor precisiemotorbesturingstoepassingen (aandrijvingen met variabele snelheid, HVAC-scrollcompressoren of medische apparatuur) zijn echter nauwere toleranties (±5% of zelfs ±2%) gegarandeerd om een ​​consistent koppel en een consistente efficiëntie over het gehele bedrijfstemperatuurbereik te behouden.

CBB60-condensator versus andere typen motorcondensatoren

De CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 versus CBB61

Zowel de CBB60 als de CBB61 maken gebruik van een diëlektricum van gemetalliseerde polypropyleenfilm en vallen onder IEC 60252-1. Het enige structurele verschil is de vormfactor: CBB60 is cilindrisch, CBB61 is rechthoekig (doosvormig). Elektrisch gezien is een CBB61 1 µF 250 VAC-unit uitwisselbaar met een CBB60 1 µF 250 VAC-unit, op voorwaarde dat de veiligheidsklasse, klimaatcategorie en terminalconfiguratie allemaal overeenkomen. De praktische overweging is de mechanische pasvorm: of de montagebeugel in het apparaat geschikt is voor een cilinder of een platte doos.

CBB60 versus CBB65

De CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

CBB60 versus CD60 elektrolytische startcondensator

De CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

Toepassingen waarbij een condensator van 1 microfarad de juiste keuze is

De 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

Kleine eenfasige hulpwikkelcircuits voor motoren

Plafondventilatoren, afzuigventilatoren, kleine tafelventilatoren en centrifugaalpompen met een laag wattage zijn de meest voorkomende huizen voor een condensator van 1 µF in motorbedrijf. Deze motoren hebben kleine hulpwikkelingen met een relatief hoge impedantie, wat betekent dat een grote condensator overstroom in het hulpcircuit zou veroorzaken. Een eenheid van 1 µF levert precies de juiste reactieve stroomgrootte om een ​​effectieve faseverschuiving te creëren zonder de wikkelingsisolatie te belasten. Sommige ventilatormotoren met meerdere snelheden gebruiken condensatornetwerken (bijvoorbeeld een condensator van 1 µF en een condensator van 2 µF die in verschillende combinaties zijn geschakeld) om drie verschillende snelheidsinstellingen te bereiken.

Timing- en oscillatorcircuits

In het klassieke 555 timer-IC-circuit wordt de tijdconstante ingesteld door de formule t = 1,1 × R × C. Met een condensator van 1 µF en een weerstand van 100 kΩ is de uitgangspulsbreedte ongeveer 0,11 seconden - een vaak nodig interval in industriële timers, relaisvertragingscircuits en sequentiële besturingssystemen. Als u in hetzelfde circuit overstapt van een condensator van 1 µF naar een condensator van 10 µF, wordt de vertraging vertienvoudigd tot 1,1 seconde. Dit maakt 1 µF tot een natuurlijke "eenheidsstap" voor het ontwerp van timingcircuits, wat een intuïtieve schaal voor berekeningen biedt.

Audiosignaalkoppeling en filtering

In audio-elektronica creëert een condensator van 1 µF in een koppelrol een hoogdoorlaatfilter. In combinatie met een belasting van 10 kΩ bedraagt ​​de grensfrequentie van -3 dB ongeveer 16 Hz — helemaal aan de onderkant van het hoorbare bereik. Dit maakt 1 µF koppelcondensatoren gebruikelijk in ontwerpen van audioversterkers waarbij het doel is om alle hoorbare frequenties door te laten en tegelijkertijd elke DC-offset te blokkeren die het werkpunt van volgende trappen zou verschuiven. Filmcondensatoren – inclusief de polypropyleenfilm die wordt gebruikt in de CBB60-constructie – hebben vaak de voorkeur voor audiokoppeling vanwege hun lage vervorming in vergelijking met elektrolytische typen.

Ontkoppeling van de voeding

Bij een gemengd signaal- en analoog voedingsontwerp onderdrukt een ontkoppelcondensator van 1 µF, die dicht bij de voedingspin van een IC is geplaatst, middenfrequentieruis in het bereik van 100 kHz tot enkele MHz, die een grotere bulk-elektrolyt niet snel genoeg kan verwerken. Het is gebruikelijk om op elke voedingsrail een elektrolyt van 100 µF (bulk) te combineren met een keramische of filmcondensator van 1 µF (middenfrequentie) en een keramiek van 100 nF (hoge frequentie), waarmee drie decennia aan frequentie wordt gedekt met drie componenten.

Fan- en motorbesturingskaarten met variabele snelheid

Elektronische snelheidsregelaars voor plafondventilatoren en motoren voor kleine apparaten bevatten vaak een polypropyleenfilmcondensator van 1 µF in hun snubbercircuits. Deze snubbers onderdrukken spanningspieken die worden gegenereerd wanneer inductieve motorwikkelingen worden geschakeld door TRIAC- of transistorapparaten. Zonder de snubbercondensator kunnen deze pieken in microseconden enkele honderden volts overschrijden, waardoor het schakelapparaat kapot gaat. Een condensator van 1 µF gecombineerd met een serieweerstand (vaak 10–100 Ω) is een standaard snubberconfiguratie voor motoren in het vermogensbereik van 50–500 W.

Hoe een 1 microfarad-condensator te testen met een multimeter

Controleren of een condensator van 1 µF correct functioneert voor of na de installatie is eenvoudig met een moderne digitale multimeter die over een capaciteitsmeetfunctie beschikt. Het proces duurt minder dan vijf minuten en kan bevestigen of een vermoedelijk defect onderdeel daadwerkelijk defect is – of dat de fout ergens anders in het circuit ligt.

1. Stroom loskoppelen: Test nooit een condensator terwijl het circuit onder spanning staat. Wacht bij condensatoren in motorcircuits ook 30 seconden na het uitschakelen van de stroom voordat u de aansluitingen aanraakt; er kan restlading blijven bestaan.
2. Ontlaad de condensator: Voor een condensator van 1 µF is een weerstand van 10 kΩ die gedurende 2 à 3 seconden over de klemmen wordt overbrugd voldoende om de restspanning op een veilig niveau te brengen. Grotere condensatoren vereisen langere ontlaadtijden.
3. Stel de multimeter in: Schakel over naar de capaciteitsmeetmodus (CAP of µF). Bij sommige meters moet een bereik worden geselecteerd; kies het laagste bereik dat 1 µF kan weergeven, meestal het bereik van 2 µF of 10 µF.
4. Verbinden en meten: Raak met de metersondes de condensatoraansluitingen aan. Voor niet-gepolariseerde filmcondensatoren zoals CBB60-types doet de polariteit er niet toe. Voor elektrolytische condensatoren moet rood op positief en zwart op negatief worden afgestemd.
5. Interpreteer de lezing: Een gezonde condensator van 1 µF zou tussen 0,9 µF en 1,1 µF moeten lezen (binnen ±10% tolerantie). Een waarde die meer dan 10% onder de nominale waarde ligt, duidt op verslechtering. Een waarde van 0 of "OL" (open circuit) betekent dat het diëlektricum kapot is en dat het onderdeel moet worden vervangen.

Als uw multimeter geen capaciteitsfunctie heeft, is een alternatieve methode de oplaadtijdtest: laad de condensator op via een bekende weerstand van een DC-voeding en meet de tijd om 63,2% van de voedingsspanning te bereiken (eenmalige constante, τ = RC). Voor een condensator van 1 µF en een weerstand van 10 kΩ geldt: τ = 0,01 seconden . Deze methode vereist een oscilloscoop of snelle voltmeter en is over het algemeen gereserveerd voor technici met meer geavanceerde apparatuur.

Tekent dat een CBB60-condensator van 1 µF defect is

Een condensatorstoring in motorcircuits gebeurt zelden onmiddellijk. Vaker neemt de capaciteit geleidelijk af naarmate het diëlektricum ouder wordt - een proces dat wordt versneld door hitte, spanningspieken en hoge luchtvochtigheid. Het herkennen van de vroege symptomen van condensatordegradatie kan een motor behoeden voor permanente schade aan de wikkelingen.

• Motor zoemt maar start niet — het meest voorkomende symptoom van een volledig defecte bedrijfscondensator. De motor krijgt stroom en de hoofdwikkeling wordt bekrachtigd, maar zonder de in fase verschoven stroom van de hulpwikkeling ontstaat er geen roterend magnetisch veld en blijft de rotor stil staan.
• Verlaagd motortoerental — een gedeeltelijk defecte condensator kan ervoor zorgen dat de motor start en draait, maar met een lager koppel en een lager dan nominaal toerental. Een ventilator die merkbaar langzamer draait dan normaal, heeft vaak een condensator op 70-80% van de nominale waarde.
• Overmatige motorwarmte — wanneer de capaciteit van de condensator daalt, raakt de hulpwikkelingsstroom uit balans ten opzichte van de hoofdwikkeling, waardoor een hoger dan normale stroom in beide wikkelingen ontstaat en de motortemperatuur stijgt.
• Geactiveerde onderbrekers tijdens het opstarten van de motor — een kapotte condensator zorgt ervoor dat de motor bij het opstarten een veel hogere inschakelstroom trekt, soms genoeg om de stroomonderbreker die het circuit beschermt uit te schakelen.
• Zichtbare fysieke schade — het uitpuilen van de behuizing van de condensator, scheuren in de eindafdichting van hars of bruine verkleuring zijn allemaal tekenen van thermische overbelasting. Elke condensator die fysieke schade vertoont, moet worden vervangen, ongeacht de gemeten capaciteitswaarde.

Bij twijfel is vervanging goedkoop in verhouding tot de kosten van een verbrande motor. Een hoogwaardige 1 µF CBB60-condensator kost doorgaans minder dan $ 5. Een vervangende motor of een servicebezoek om een ​​motorstoring te diagnosticeren die wordt veroorzaakt door het verwaarlozen van een defecte condensator kost aanzienlijk meer.

Stapsgewijze handleiding voor het vervangen van een 1 µF CBB60-condensator

Het vervangen van een bedrijfscondensator in een kleine motor of ventilator is een eenvoudige reparatie die de meeste technisch ingestelde huiseigenaren of onderhoudstechnici veilig kunnen uitvoeren. De kritische veiligheidsregel is eenvoudig: Koppel altijd de stroom los en controleer of deze is uitgeschakeld voordat u een onderdeel aanraakt .

1. Koppel het apparaat los van de stroombron. Voor bekabelde apparatuur schakelt u de stroomonderbreker uit en controleert u deze met een contactloze spanningstester.
2. Maak een foto van de originele condensator en de bedradingsaansluitingen voordat u iets verwijdert. Dit biedt een referentie voor het correct opnieuw aansluiten van de vervanging.
3. Ontlaad de condensator met behulp van een weerstand over de klemmen. Hoewel een condensator van 1 µF slechts een kleine hoeveelheid energie opslaat, is deze stap een goede gewoonte voordat u ermee aan de slag gaat.
4. Let op de exacte specificaties die op het condensatorlichaam zijn afgedrukt: capaciteit (μF), nominale spanning (VAC), frequentie (Hz) en eventuele aanvullende codes (SH, P2, klimaatcategorie). Deze bepalen het vervangende onderdeel.
5. Zorg voor een vervanging met dezelfde capaciteit, dezelfde of hogere nominale spanning, dezelfde of bredere temperatuurspecificatie en dezelfde aansluitconfiguratie (snelkoppeling met spade, draaddraden of schroefaansluitingen).
6. Sluit de vervanging aan met behulp van de foto als referentie. Voor standaard CBB60-condensatoren met twee aansluitingen is de polariteit niet relevant: beide aansluitingen kunnen op beide draden worden aangesloten.
7. Zet de condensator vast in de montagebeugel of clip. CBB60 cilindrische condensatoren worden doorgaans gemonteerd met een metalen of plastic band rond de behuizing.
8. Herstel de stroomvoorziening en test de motor op correct opstart- en loopgedrag. Als de motor nog steeds zoemt of niet wil starten, controleer dan de centrifugaalschakelaar, de thermische overbelasting of de motorwikkelingen voordat u uitgaat van een nieuwe condensatorstoring.

Opslag, hantering en internationale normen voor CBB60-condensatoren

Condensatoren zijn over het algemeen robuuste componenten, maar onjuiste opslag kan hun prestaties verminderen voordat ze ooit zijn geïnstalleerd. Filmcondensatoren zoals de CBB60-serie zijn minder gevoelig voor opslagomstandigheden dan elektrolytische aluminiumtypes, maar een paar voorzorgsmaatregelen verlengen de houdbaarheid aanzienlijk.

• Bewaren in een koele, droge omgeving met temperaturen tussen 5°C en 40°C en een relatieve vochtigheid lager dan 75%. Een hoge luchtvochtigheid gedurende langere perioden kan de plastic behuizing binnendringen en vocht in het diëlektricum introduceren, waardoor de isolatieweerstand afneemt.
• Vermijd direct zonlicht of UV-blootstelling. UV-straling tast polypropyleen na verloop van tijd aan, wat de elektrische eigenschappen van de film kan beïnvloeden.
• Blijf uit de buurt van bijtende chemicaliën, oplosmiddelen en omgevingen met zoutnevel. De metalen aansluitpennen en eindkappen kunnen corroderen, waardoor de contactweerstand toeneemt.
• Filmcondensatoren zoals de CBB60-typen vereisen geen periodieke reforming (opnieuw activeren) zoals aluminium elektrolytische condensatoren dat doen, waardoor ze vergevingsgezinder zijn bij langdurige opslag. Een CBB60 1 µF-condensator die vijf jaar op de juiste manier wordt bewaard, zou identiek moeten presteren als een nieuwe.

Internationale normen en certificeringen

Kwaliteitsvolle CBB60-condensatoren bedoeld voor gebruik in consumentenapparatuur, HVAC-apparatuur en industriële motoren worden vervaardigd en getest volgens gevestigde internationale normen. Door bij gecertificeerde bronnen te kopen, zorgt u ervoor dat het onderdeel presteert zoals gelabeld en dat het de noodzakelijke veiligheidsbescherming biedt.

• IEC 60252-1 : De belangrijkste internationale standaard voor AC-motorcondensatoren. Definieert testmethoden voor capaciteit, tan-delta, isolatieweerstand, spanningsduurzaamheid en temperatuurprestaties.
• GB/T 3667 : De Chinese nationale norm die gelijkwaardig is aan IEC 60252-1 en die dient als directe ontwerpreferentie voor condensatoren uit de CBB-serie.
• UL 810 : De Noord-Amerikaanse standaard voor condensatoren, vereist voor producten die in de Verenigde Staten worden verkocht. UL-gecertificeerde CBB60-condensatoren zijn voorzien van het UL-keurmerk en de cUL-aanduiding voor Canada.
• VDE : De certificering van de Duitse elektrotechnische vereniging vereist voor producten op de Europese markt. Een VDE-gemarkeerde condensator heeft strenge, onafhankelijke tests doorstaan.
• RoHS-naleving : Zorgt ervoor dat de condensator vrij is van gevaarlijke stoffen, waaronder lood, kwik, cadmium en bepaalde broomhoudende vlamvertragers - vereist voor producten die binnen de Europese Unie worden verkocht.

Wanneer u een 1 µF CBB60-condensator aanschaft voor commercieel of industrieel gebruik, vraag dan altijd de relevante certificeringen aan bij de leverancier. Nagemaakte of ondermaatse condensatoren die ten onrechte classificaties claimen, zijn een gedocumenteerd probleem op de markt: een condensator met het label 1 µF / 450 VAC en die in werkelijkheid slechts geschikt is voor 250 VAC, zal onder normale bedrijfsomstandigheden defect raken, wat mogelijk motorschade of zelfs brand in gesloten behuizingen kan veroorzaken.
