Waar wordt een CBB60-condensator voor gebruikt? Toepassingen en gids

Waar wordt een CBB60-condensator voor gebruikt?

EEN CBB60 condensator is een AC-motorcondensator van het filmtype voornamelijk gebruikt voor het starten en laten draaien van enkelfasige inductiemotoren in waterpompen, dompelpompen, wasmachines, luchtcompressoren en soortgelijke motoraangedreven apparaten. Het zorgt voor de faseverschuiving die nodig is om een ​​roterend magnetisch veld in de motor te genereren, waardoor deze onder belasting kan starten en bij continu gebruik een soepele, efficiënte werking kan behouden. In tegenstelling tot elektrolytische startcondensatoren is de CBB60 geschikt voor permanente aansluiting in het circuit en blijft hij bekrachtigd gedurende de gehele werkingscyclus van de motor.

De aanduiding "CBB" identificeert het als een gemetalliseerde polypropyleenfilmcondensator - een Chinese standaardclassificatie. De "60" verwijst naar de specifieke subcategorie die motorcondensatoren omvat die zijn ontworpen voor AC-toepassingen. Deze componenten worden op grote schaal geproduceerd volgens de normen IEC 60252 en GB/T 3667, en hun betrouwbaarheid bepaalt rechtstreeks of een pomp of motor bij de eerste poging start of voortijdig uitvalt.

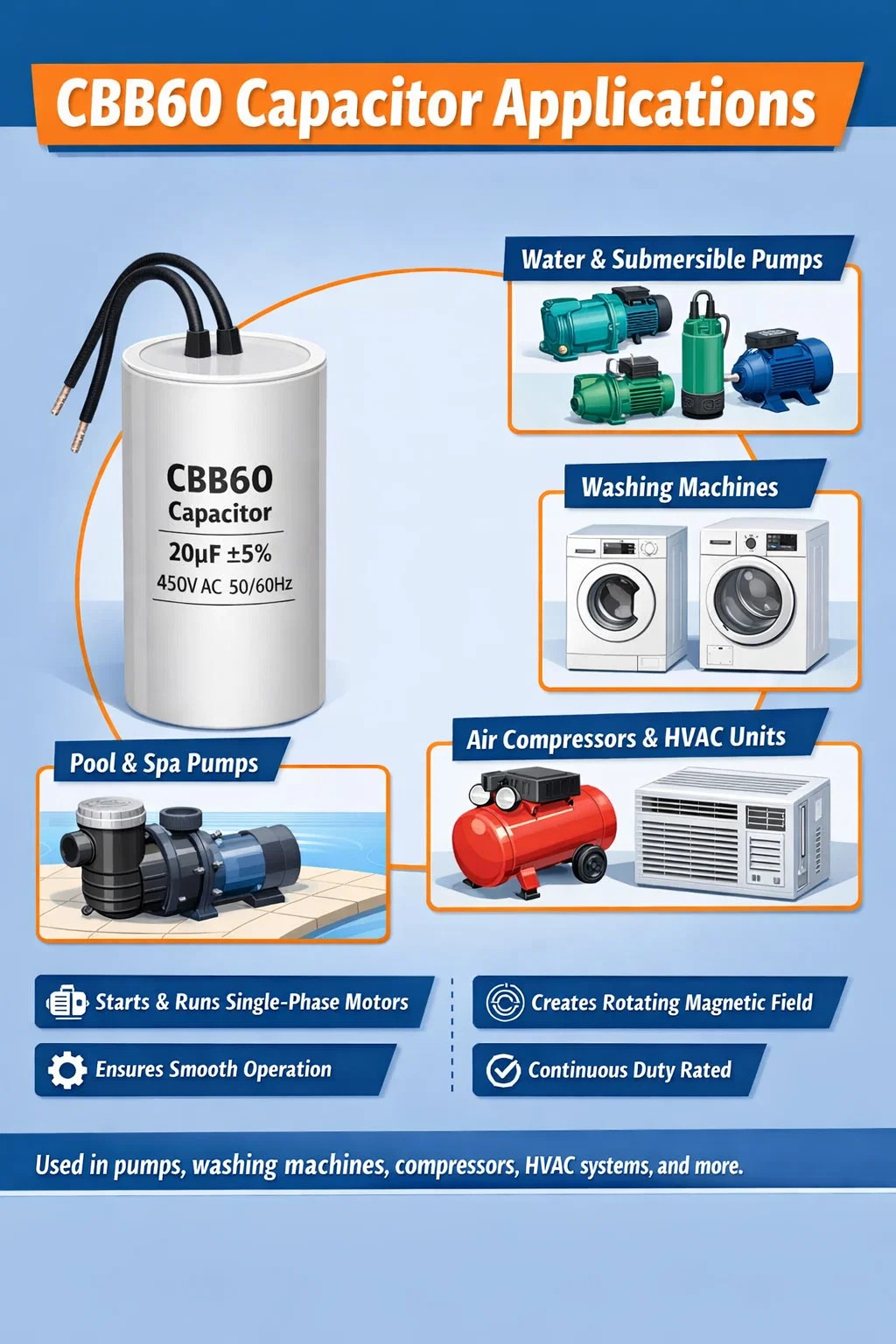

Kerntoepassingen van CBB60-condensatoren

De CBB60-condensator verschijnt in een verrassend breed scala aan apparatuur. Hoewel pomptoepassingen de markt domineren, maakt het vermogen van het onderdeel om continue wisselspanning bij nominale frequentie te verwerken het geschikt voor overal waar een enkelfasige motor hulp nodig heeft bij het creëren van een tweede fase.

Waterpompen en dompelpompen

Dit is wereldwijd de dominante use case. Residentiële waterpompen variërend van 0,37 kW tot 2,2 kW vertrouwen bijna universeel op een CBB60-runcondensator. Tuinpompen, jets met ondiepe putten, dompelpompen met diepe putten en drukverhogingspompen hebben allemaal een condensator nodig om de eenfasige voeding in twee effectieve fasen te splitsen. Capaciteitswaarden voor pomptoepassingen liggen doorgaans tussen 6 µF en 100 µF , met werkspanningen van 250 VAC of 450 VAC, afhankelijk van de voedingsspanning en het motorontwerp.

EEN failed CBB60 in a pump circuit causes the motor to hum at startup but fail to rotate — it draws locked-rotor current (often 6–8 times the rated running current) without spinning, which can overheat and burn the winding within seconds if the thermal protection fails to trip in time.

Wasmachines

Trommel- en bovenladerwasmachines gebruiken CBB60-condensatoren op de hoofdwasmotor en vaak ook op de afvoerpompmotor. Capaciteitswaarden zijn hier doorgaans 8 µF tot 20 µF bij 450 VAC . Een wasmachine die start maar niet goed beweegt of ronddraait – ondanks dat de motor een zoemend geluid maakt – is een klassiek symptoom van een defecte CBB60-condensator waarvan de capaciteit onder de minimumdrempel van de motor is gedaald.

EENir Compressors and HVAC Equipment

Eenfasige luchtcompressoren die in werkplaatsen en serviceruimtes in de automobielsector worden gebruikt, vereisen vaak CBB60-eenheden met hoge capaciteit – waarden van 50 µF tot 100 µF komen vaak voor op compressormotoren van 1,5 kW tot 3 kW. Sommige HVAC-ventilatormotoren en kleine compressoren in airconditioningunits voor ramen gebruiken ook bedrijfscondensatoren in CBB60-stijl, hoewel op Noord-Amerikaanse markten het ovale aluminium blikformaat vaker voorkomt, terwijl de cilindrische CBB60-vorm Azië en een groot deel van Europa domineert.

Andere motoraangedreven huishoudelijke apparaten

Circulatiepompen voor zwembaden en spa's, pompen voor irrigatiesystemen, graanverwerkingsmotoren, kleine draaibanken en zelfs enkele koelcompressoren in commerciële koelers maken gebruik van CBB60-condensatoren. Elke toepassing met een eenfasige inductiemotor met permanente split-capacitor (PSC) of condensator-startcondensator-run (CSCR) kan mogelijk een CBB60 in de run-positie gebruiken.

Hoe een CBB60-condensator werkt in een motorcircuit

Enkelfasige wisselstroom kan op zichzelf geen roterend magnetisch veld creëren in een motorstator; het produceert alleen een pulserend veld dat de rotor doet trillen maar niet laat draaien. Om dit op te lossen gebruiken motorontwerpers een bedrijfscondensator die in serie is geschakeld met een tweede (hulp)wikkeling. De condensator verschuift de huidige fase in die wikkeling met ongeveer 90 elektrische graden ten opzichte van de stroom in de hoofdwikkeling. Deze kunstmatige tweefasige voeding creëert het roterende magnetische veld dat koppel produceert en ervoor zorgt dat de motor zichzelf kan starten en continu kan draaien.

De CBB60 blijft permanent in het circuit - in tegenstelling tot elektrolytische startcondensatoren, die worden uitgeschakeld via een centrifugaalschakelaar of relais zodra de motor ongeveer 75-80% van de synchrone snelheid bereikt. Dit betekent dat de CBB60 continue AC-spanningsstress moet verwerken zonder significante capaciteitsdrift. De gemetalliseerde polypropyleenfilmconstructie geeft deze mogelijkheid: polypropyleen heeft een extreem lage dissipatiefactor (tan δ ≤ 0,001 bij 1 kHz) , wat betekent dat er tijdens bedrijf vrijwel geen energie wordt verspild als warmte in de condensator.

EENn important self-healing property distinguishes metallized film capacitors from foil types. If a microscopic defect in the dielectric film causes a localized breakdown, the metal electrode vaporizes around the fault spot, isolating it rather than creating a short circuit. This mechanism allows CBB60 capacitors to survive occasional voltage spikes that would destroy a non-self-healing design.

Belangrijkste specificaties en beoordelingen uitgelegd

Het correct lezen van een CBB60-condensatorlabel is essentieel voor het selecteren van de juiste vervanging. In de volgende tabel worden de algemene parameters en hun typische bereiken uitgelegd.

Spanningsbereik: 250 VAC versus 450 VAC

De wisselspanningswaarde is de parameter die het vaakst verkeerd wordt begrepen. Een CBB60 met een nominaal vermogen van 250 VAC is geschikt voor motoren die worden gevoed door een netspanning van 220–240 VAC, maar bij het nominale vermogen moet rekening worden gehouden met het feit dat de condensatorspanning in een draaiende PSC-motor hoger kan zijn dan de voedingsspanning. Bij sommige motorontwerpen met hoge slip bereikt de klemspanning van de condensator 1,1 tot 1,5 keer de voedingsspanning . Dit is de reden waarom pompcondensatoren in 230 VAC-markten vaak worden gespecificeerd op 450 VAC, wat een aanzienlijke veiligheidsmarge oplevert en de levensduur aanzienlijk verlengt. Het gebruik van een 250 VAC-condensator waarbij 450 VAC is gespecificeerd, verkort de levensduur drastisch door versnelde diëlektrische veroudering.

Capaciteitswaarde en motormatching

EENlways replace with the same capacitance value as specified on the motor nameplate or in the service manual. An undervalue reduces starting torque and can prevent the motor from starting under load. An overvalue shifts the current phase too far, unbalancing the winding currents, increasing heat, and potentially causing the auxiliary winding to overheat. Deviations beyond ±10% van de nominale waarde worden over het algemeen beschouwd als buiten aanvaardbare grenzen voor vervanging van bedrijfscondensatoren.

Fysieke constructie van een CBB60-condensator

De CBB60 heeft een opvallende cilindrische vorm met een witte of grijze plastic behuizing, meestal gemaakt van een vlamvertragende polypropyleen behuizing. De interne wikkeling bestaat uit twee gemetalliseerde polypropyleenfilmlagen die strak op elkaar zijn gewikkeld. Metalen eindkappen worden op de uiteinden van het gewikkelde element gespoten (Schoopage-proces) om contact te maken met de gemetalliseerde filmlagen, en aan deze eindkappen worden kabels of draadaansluitingen bevestigd.

Het gewikkelde element wordt ingekapseld in epoxyhars voordat het in de plastic behuizing wordt geplaatst. Deze harsvulling dient meerdere doeleinden: het voorkomt het binnendringen van vocht, dempt trillingen, verbetert de warmteoverdracht van het element naar de behuizing en houdt de wikkeling mechanisch stabiel tijdens motortrillingen.

Terminalconfiguraties variëren per markt en toepassing:

• Twee draadkabels (meest gebruikelijk voor pomptoepassingen, directe soldeer- of spadeverbinding)
• Vier draadgeleiders (twee per aansluiting, voor eenvoudiger doorlussen van bedrading in panelen met meerdere motoren)
• Schroefklemmen op de bovenkap (gebruikt in sommige Italiaanse pompmerken en OEM's van compressoren)
• Faston / spade-lipjes (lipjes van 6,3 mm, gebruikelijk in wasmachinetoepassingen)

Fysieke afmetingen zijn niet gestandaardiseerd bij fabrikanten. EEN 20 µF / 450 V AC CBB60 kan bij de ene fabrikant een lichaamsdiameter hebben van 35 mm en een hoogte van 60 mm en bij een andere fabrikant 40 mm x 70 mm. Wanneer u vervangingen bestelt, controleer dan altijd of de fysieke afmetingen passen op de bestaande motorbeugel of montageclip.

CBB60 versus andere typen motorcondensatoren

Als u begrijpt waar de CBB60 past ten opzichte van andere veel voorkomende typen motorcondensatoren, kunt u het juiste onderdeel selecteren en motorproblemen nauwkeurig diagnosticeren.

De CBB61 lijkt fysiek op de CBB60 – beide gebruiken cilindrische plastic behuizingen – maar de CBB61 is ontworpen voor motoren van binnenunits met ventilatoren en airconditioning die een lager startkoppel vereisen. Het vervangen van een CBB61 in een pomptoepassing voor zwaar gebruik kan voortijdige uitval veroorzaken, omdat de behuizing en aansluitingen van de CBB61 niet geschikt zijn voor de hogere capaciteitswaarden en continue stroombelastingen die typisch zijn voor pompbedrijf. De De cilindrische behuizing van de CBB60 is structureel robuuster en doorgaans IP44- of IP54-geclassificeerd, waardoor het geschikt is voor vochtige pompkamers en buitenbehuizingen.

Hoe weet u of een CBB60-condensator defect is?

Het falen van een condensator is een van de meest voorkomende oorzaken van motorstoringen, en CBB60-condensatoren gaan op voorspelbare wijze achteruit. Het herkennen van de storingsmodi versnelt de diagnose en voorkomt onnodige motorvervanging.

Symptoomgebaseerde diagnose

• Motor bromt maar start niet: De hoofdwikkeling wordt bekrachtigd, maar zonder voldoende faseverschoven stroom in de hulpwikkeling kan de rotor niet genoeg koppel produceren om de statische wrijving te overwinnen. Dit is het meest voorkomende symptoom van een volledige condensatorstoring (open circuit).
• De motor start langzaam of start alleen als hij handmatig wordt gedraaid: De capaciteit is aanzienlijk gedaald (meestal meer dan 20% onder de nominale waarde), maar is niet volledig mislukt. De motor kan draaien zodra deze is gestart, maar kan niet betrouwbaar zelfstandig starten.
• Motor draait maar raakt oververhit: EEN partially shorted capacitor delivers incorrect phase shift, increasing current in the auxiliary winding and causing abnormal heating. The motor may trip its thermal protector repeatedly.
• Verminderd pompdebiet zonder duidelijke reden: EEN deteriorating capacitor reduces motor efficiency. The pump still moves water but at lower pressure or flow rate, while energy consumption stays the same or increases.
• Uitpuilende of gebarsten behuizing: Interne gasdruk door diëlektrische doorslag zorgt ervoor dat de plastic behuizing vervormt. Dit is een zichtbare externe indicator van een catastrofale mislukking.

Testen met een capaciteitsmeter

Ontlaad de condensator eerst door de aansluitingen minimaal 5 seconden kort te sluiten via een weerstand van 10 kΩ. Sluit ze nooit direct kort, omdat de korte stroomstoot de interne metallisatie kan beschadigen. Meet vervolgens de capaciteit met een digitale multimeter die is ingesteld op de capaciteitsmodus of met een speciale LCR-meter. Een lezing van binnen ±5% van de gelabelde waarde geeft aan dat de condensator gezond is. Uitlezingen onder 80% van de nominale capaciteit of een nullastmeting (weergegeven als OL of overbelasting op de meeste meters) bevestigen dat de condensator vervangen moet worden.

Isolatieweerstandstesten met een megohmmeter bij 500 VDC worden gebruikt in professionele serviceomgevingen om diëlektrische degradatie in een vroeg stadium te detecteren voordat de capaciteitsdrift ernstig wordt. Een gezonde CBB60 zou een isolatieweerstand ruim boven moeten vertonen 1000 MΩ ; aflezingen onder de 100 MΩ geven aan dat het diëlektricum vocht heeft geabsorbeerd of begint te falen.

Oorzaken van defecten aan de CBB60-condensator en hoe u deze kunt voorkomen

De meeste CBB60-storingen zijn niet willekeurig; ze zijn het gevolg van specifieke bedrijfs- of installatieomstandigheden die kunnen worden geïdentificeerd en gecorrigeerd om de levensduur te verlengen. Een goed gespecificeerde en correct geïnstalleerde condensator kan lang meegaan 10 tot 20 jaar in continu pompbedrijf. Units van slechte kwaliteit of units die aan ongunstige omstandigheden zijn blootgesteld, kunnen binnen twee tot drie jaar kapot gaan.

Overspanning en spanningspieken

De belangrijkste oorzaak van voortijdig falen. Variaties in de netspanning, schakelpieken en capacitieve spanningsstijging in de hulpwikkeling van de motor belasten allemaal het diëlektricum. Elke volt boven de nominale werkspanning versnelt de veroudering exponentieel - een vuistregel in de techniek van filmcondensatoren is dat elke 10°C temperatuurstijging of elke 10% overspanning halveert grofweg de levensduur . Het specificeren van 450 VAC-condensatoren voor 230 VAC-pomptoepassingen in plaats van 250 VAC biedt een zinvolle bescherming tegen piekgebeurtenissen.

Overmatige bedrijfstemperatuur

De interne temperatuur van de condensator combineert omgevingstemperatuur met zelfopwarming door zijn eigen diëlektrische verliezen en geleide warmte van de motor. Bij condensatoren die direct tegen het motorframe zijn gemonteerd in slecht geventileerde behuizingen kunnen junctietemperaturen optreden 20–30°C boven omgevingstemperatuur . Door de condensator uit de buurt van warmtebronnen te houden, een aparte montagebeugel met luchtstroom te gebruiken of een hogere temperatuurklasse te kiezen (85°C of 105°C nominaal) wordt dit risico allemaal verkleind.

Vocht en waterindringing

Pompkamers en buiteninstallaties stellen condensatoren bloot aan hoge luchtvochtigheid. Polypropyleenfilm heeft van nature een lage vochtopname, maar door een slechte afdichting van de behuizing of de aansluitpakkingen kan vocht na verloop van tijd langs de leidingen en in het lichaam terechtkomen. Controleer altijd of de IP-waarde van de condensatorbehuizing overeenkomt met de installatieomgeving. IP44 is het minimum voor natte of vochtige locaties; IP54 of IP55 verdient de voorkeur voor direct buitengebruik of spatgevoelige installaties.

Motorstartfrequentie

Elke motorstart veroorzaakt een korte inschakelstroompiek door de condensator. Toepassingen met drukschakelaarregeling waarbij de pomp regelmatig wordt in- en uitgeschakeld (mogelijk tientallen keren per uur) belasten de condensator meer dan toepassingen waarbij de motor continu draait. Als de startfrequentie de nominale inschakelduur van de motorfabrikant overschrijdt, overweeg dan een condensator met een hogere piekstroomwaarde of verlaag de startfrequentie door de afmetingen van de druktank.

De juiste vervangende CBB60-condensator selecteren

Het vervangingsproces is eenvoudig als eerst de juiste informatie wordt verzameld. Volg deze volgorde om bestelfouten te voorkomen.

1. Lees het label van de defecte condensator: Registreer de capaciteit (μF), de spanning (VAC) en de frequentie (Hz). Als het label onleesbaar is, controleer dan het motortypeplaatje of de servicehandleiding voor de gespecificeerde bedrijfscondensatorwaarde.
2. Overeenkomen met of overtreffen van de nominale spanning: Vervang nooit een lagere spanning. Upgraden naar een hogere spanning (bijvoorbeeld 450 VAC ter vervanging van 250 VAC met dezelfde capaciteit) is veilig en voordelig.
3. Match capaciteit precies binnen ±5%: EEN motor specified for a 20 µF run capacitor should receive a replacement between 19 µF and 21 µF. Avoid deviations beyond 10%.
4. Fysieke afmetingen verifiëren: Controleer of de vervanging op de montagebeugel past. Meet de lichaamsdiameter en de afstand tussen de aansluitingen als u online bestelt.
5. Controleer het terminaltype: Draadgeleiders, Faston-lipjes of schroefklemmen moeten overeenkomen met de bestaande configuratie van de motorbedrading.
6. Kies kwaliteit boven de laagste prijs: Condensatoren van fabrikanten die testrapporten van derden publiceren en voldoen aan de normen IEC 60252-1 of GB/T 3667, leveren een consistentere levensduur dan merkloze eenheden zonder traceerbare kwaliteitsdocumentatie.

Als de oorspronkelijke waarde onbekend is en het motortypeplaatje verloren is gegaan, kan een ruwe schatting worden gemaakt op basis van het motorvermogen. Als algemene regel hebben enkelfasige inductiemotoren ongeveer nodig 7–8 µF per kilowatt nominaal vermogen voor een bedrijfscondensator, hoewel dit aanzienlijk varieert afhankelijk van het motorontwerp en het aantal polen. Dit cijfer is slechts een startschatting; de juiste waarden moeten altijd worden bevestigd met gegevens van de fabrikant.

Veiligheidsmaatregelen bij het hanteren van CBB60-condensatoren

Filmcondensatoren die in motortoepassingen worden gebruikt, slaan aanzienlijke energie op. Een condensator van 50 µF, opgeladen tot een piek van 450 VAC (piek van ongeveer 636 V), slaat meer dan 10 joule aan energie – genoeg om een ernstige brandwond of een hartstilstand te veroorzaken als deze door het menselijk lichaam wordt afgevoerd. Standaard veiligheidspraktijken omvatten:

• Ontkoppel en vergrendel de stroom naar de motor voordat u de condensator aanraakt.
• Wacht na het uitschakelen van de stroom minstens 60 seconden voordat u de aansluitingen nadert; het hulpcircuit van de motor kan lading behouden nadat de voeding is onderbroken.
• Ontlading via een weerstand (10 kΩ, 5 W of hoger) die wordt vastgehouden door geïsoleerde sondes, nooit door directe kortsluiting.
• Probeer een defecte condensator niet te repareren of te openen; de inhoud (polypropyleenfilm en epoxy) levert geen chemisch gevaar op, maar de behuizing kan onder interne druk staan ​​als het falen catastrofaal zou zijn.
• Gooi defecte condensatoren weg in overeenstemming met de lokale WEEE-regelgeving (Waste Electrical and Electronic Equipment). Gooi ze niet op een stortplaats in rechtsgebieden waar scheiding van elektronisch afval vereist is.

Veelgestelde vragen over CBB60-condensatoren

Kan ik een CBB60 met een hogere capaciteit gebruiken dan gespecificeerd om meer startkoppel te krijgen?

Nee. Een te grote bedrijfscondensator veroorzaakt tijdens normaal bedrijf een overmatige stroom in de hulpwikkeling, wat leidt tot oververhitting en een kortere levensduur van de motor. Als er meer startkoppel nodig is, is de oplossing het toevoegen van een speciale startcondensator (elektrolytisch type) parallel aan de bedrijfscondensator, uitgeschakeld door een relais of centrifugaalschakelaar. Als tijdelijke oplossing mag u de bedrijfscondensator niet te groot maken.

Is een CBB60-condensator gepolariseerd?

Nee. De CBB60 is een niet-gepolariseerde AC-condensator. De aansluitingen zijn uitwisselbaar: er is geen positieve of negatieve leiding. Dit is een fundamenteel verschil met elektrolytische condensatoren, die gepolariseerde gelijkstroomcomponenten zijn en onmiddellijk vernietigd zouden worden als ze op wisselstroom worden aangesloten.

Kan ik een CBB60 gebruiken ter vervanging van een CBB65?

Niet betrouwbaar. De CBB65 is speciaal ontworpen voor airconditioning- en koelcompressortoepassingen met een ronde aluminium busbehuizing die geschikt is voor hogere omgevingstemperaturen en verschillende mechanische montagevereisten. Hoewel beide gemetalliseerde polypropyleenfilm gebruiken, verschillen de verpakking, thermische prestaties en trillingsweerstand. Het gebruik van een CBB60 als CBB65-vervanger in een HVAC-compressor wordt over het algemeen niet aanbevolen door motorfabrikanten.

Hoe lang moet een CBB60-condensator meegaan?

EEN quality CBB60 capacitor in a correctly specified application typically lasts 10.000 tot 15.000 bedrijfsuren , wat zich vertaalt naar 10-20 jaar bij huishoudelijk pompgebruik bij een paar uur per dag. Goedkopere eenheden met dunnere filmdiëlektrica of metallisatie van lagere kwaliteit kunnen binnen 3 tot 5 jaar kapot gaan. Jaarlijkse capaciteitsmetingen tijdens routineonderhoud helpen bij het identificeren van verslechtering voordat deze een no-start-storing veroorzaakt.

Wat betekent de markering "μF" op een CBB60-condensator?

µF staat voor microfarads, de eenheid van elektrische capaciteit. Eén microfarad is gelijk aan een miljoenste farad. De capaciteitswaarde die op de condensator is afgedrukt (bijvoorbeeld 20 µF) moet overeenkomen met de motorspecificatie. Het getal bepaalt rechtstreeks hoeveel faseverschuiving de condensator produceert in de hulpwikkeling en is niet uitwisselbaar met significant verschillende waarden zonder de motorprestaties te beïnvloeden.

Kan een enkele CBB60-condensator worden gebruikt om een ​​motor te starten en te laten draaien?

Ja – dit is precies hoe een motor met permanente split-capacitor (PSC) werkt. De enkele CBB60 bedrijfscondensator zorgt voor zowel de startfaseverschuiving als de bedrijfsfasecorrectie. Dit ontwerp is eenvoudig en betrouwbaar, waarbij een iets lager startkoppel wordt ingeruild (vergeleken met een start/run-ontwerp met twee condensatoren) voor de eliminatie van de startschakelaar of het relais. PSC-motoren met een enkele CBB60-bedrijfscondensator zijn wereldwijd standaard in pomp-, ventilator- en wasmachinetoepassingen.
