CBB60 versus CBB65 condensator: belangrijkste verschillen uitgelegd

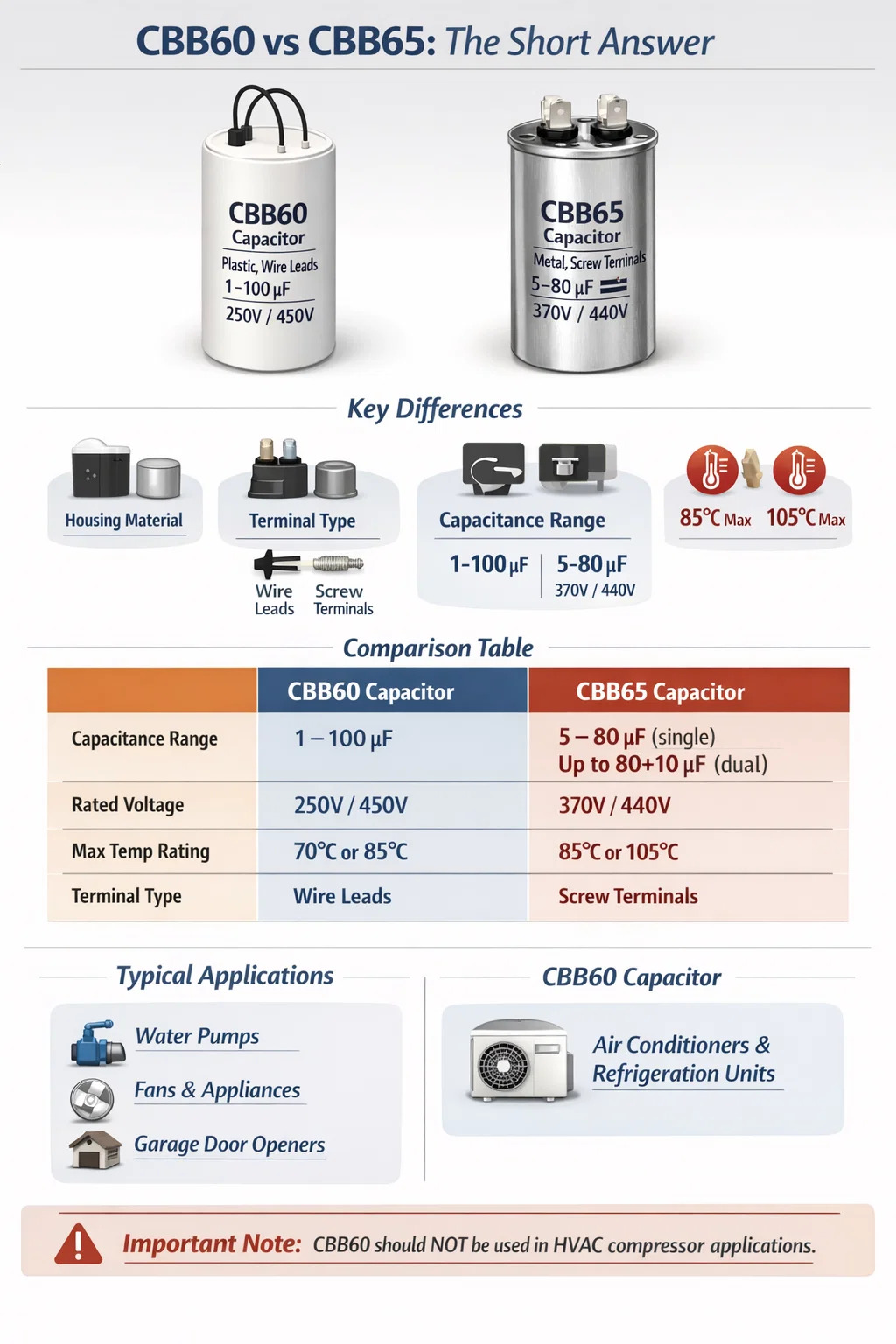

CBB60 versus CBB65: het korte antwoord

Het fundamentele verschil tussen a CBB60 condensator en een CBB65-condensator komt neer op de fysieke constructie en de beoogde toepassingsomgeving. CBB60 is een cilindrische, draadgeleide condensator die voornamelijk is ontworpen voor het starten en draaien van enkelfasige AC-motoren , terwijl CBB65 een condensator met metalen blik en schroefaansluiting is, ontworpen voor zwaardere toepassingen zoals airconditioningcompressoren en koelunits. Beide zijn condensatoren van polypropyleenfilm die werken op wisselstroomcircuits, maar ze verschillen aanzienlijk qua vormfactor, terminaltype, capaciteitsbereik en thermische veerkracht.

Als u een vervanging selecteert of een condensator aanschaft voor een nieuw ontwerp, zijn de twee over het algemeen niet uitwisselbaar zonder aandacht voor de montagemethode, de terminalconfiguratie en het bedrijfstemperatuurplafond. Het verwarren van deze twee typen, zelfs als de capaciteitswaarde en de spanningswaarde identiek lijken, kan resulteren in voortijdige uitval of veiligheidsrisico's in omgevingen met hoge belasting.

Fysieke constructie en vormfactor

Het meest direct zichtbare onderscheid tussen CBB60 en CBB65 ligt in hun fysieke verpakking.

CBB60 condensator: cilindrische kunststof behuizing

Een CBB60-condensator maakt gebruik van een cilindrisch plastic (meestal polypropyleen of vlamvertragende behuizing) lichaam met twee of vier draadgeleiders die zich vanaf één uiteinde uitstrekken. De lichaamsdiameter varieert doorgaans van 30 mm tot 50 mm , waarbij de hoogte varieert tussen 60 mm en 100 mm, afhankelijk van de capaciteit. Met deze kabels kan het rechtstreeks op motorklemmenborden worden gemonteerd of via snelaansluitklemmen worden aangesloten. De plastic behuizing is gevuld met epoxyhars of een soortgelijk isolerend vulmiddel om de interne filmwikkeling af te dichten tegen het binnendringen van vocht.

Omdat er gebruik wordt gemaakt van aansluitdraden, wordt de CBB60 beschouwd als een "gelode" component. Het zit meestal rechtop of schuin in het condensatorcompartiment van een motor, vastgezet met een plastic beugel of clip. Dit ontwerp is ruimtebesparend en heeft lage productiekosten. Daarom domineert het het segment van de waterpompmotoren, ventilatormotoren en motoren voor kleine apparaten.

CBB65 condensator : Metalen aluminium blikbehuizing

Een CBB65-condensator bevindt zich daarentegen in een ronde bus van aluminiumlegering . De aansluitingen zijn schroefconnectoren die aan de bovenkant zijn gemonteerd, waardoor veilige bedradingsverbindingen mogelijk zijn die beter bestand zijn tegen trillingen dan gewone draadkabels. De metalen behuizing biedt superieure warmteafvoer en mechanische bescherming in vergelijking met plastic. Typische afmetingen omvatten diameters van 40 mm tot 50 mm en hoogtes van 70 mm tot 120 mm, hoewel dual-run condensatoren (die twee capaciteitswaarden in één eenheid combineren) groter kunnen zijn.

Het aluminium blik is aan de onder- of bovenzijde afgesloten met een overdrukventiel, dat als veiligheidsventiel fungeert bij interne overdruk. Deze functie is van cruciaal belang in compressoromgevingen waar de omgevingstemperatuur snel kan stijgen. De metalen behuizing ondersteunt ook externe montage via een stalen band of beugel, wat de industriestandaard is voor installatie van HVAC-condensatoren.

Vergelijking van elektrische beoordelingen

Beide typen condensatoren werken op AC-circuits, maar hun nominale parameters verschillen op een manier die de beoogde gebruiksscenario's weerspiegelt.

De spanningswaarden verdienen bijzondere aandacht. De CBB65 is vrijwel uitsluitend verkrijgbaar in 370 V AC en 440 V AC om de spanningsomstandigheden binnen HVAC-compressorsystemen aan te kunnen, waar kortstondige spanningspieken tijdens het opstarten van de motor ruim boven de nominale netspanning kunnen reiken. CBB60-condensatoren bij 250 VAC zouden onder dergelijke omstandigheden gevaarlijk onderschat worden, zelfs als de capaciteitswaarde zou overeenkomen.

Typische applicatieomgevingen

Als u begrijpt waarvoor elke condensator is ontworpen, wordt duidelijk waarom de fysieke en elektrische verschillen überhaupt bestaan.

Waar CBB60-condensatoren worden gebruikt

CBB60-condensatoren zijn de standaard motorloop- en motorstartcondensatoren voor een breed scala aan enkelfasige inductiemotoren in lichte tot middelzware omgevingen. Veel voorkomende toepassingen zijn onder meer:

• Waterpompmotoren (dompel- en opbouwmontage, typisch 0,37 kW tot 2,2 kW)
• Plafondventilatoren en afzuigventilatoren
• Trommelmotoren voor wasmachines
• Kleine luchtcirculatoren en ventilatieapparatuur
• Garagedeuropeners
• Zwembad- en spa-pompmotoren in het lagere vermogensbereik

In deze omgevingen blijven de bedrijfstemperaturen doorgaans onder de 70°C tot 85°C en zijn de trillingsbelastingen matig. De omgevingstemperatuur wordt doorgaans voldoende gecontroleerd zodat een plastic behuizing voldoende bescherming biedt tegen vocht en mechanische schokken.

Waar CBB65-condensatoren worden gebruikt

CBB65-condensatoren zijn speciaal gebouwd voor de eisen van HVAC- en koelcompressormotoren. Hun belangrijkste applicatieomgevingen zijn onder meer:

• Centrale compressorunits voor airconditioning (splitsystemen, pakketunits)
• Warmtepompcompressoren
• Commerciële koelcompressoren
• Luchtgekoelde condensatie-units
• Condensorventilatormotoren in HVAC-buitenunits

In een HVAC-compressorkast buiten kunnen op een warme zomerdag de interne temperaturen oplopen Omgevingstemperatuur van 55°C tot 70°C waarbij het motoroppervlak van de compressor nog meer plaatselijke warmte toevoegt. De condensator die naast die motor is gemonteerd, moet betrouwbaar overleven 85°C tot 105°C continue bedrijfstemperatuur: een specificatie waarvoor de CBB65 geschikt is, maar de meeste standaard CBB60-units zijn dat niet.

Thermische prestaties en warmteafvoer

Thermisch beheer is een van de technisch meest betekenisvolle verschillen tussen deze twee condensatorfamilies en verklaart direct de materiaalkeuze.

Polypropyleenfilmcondensatoren genereren intern warmte als gevolg van diëlektrische verliezen, vooral bij continue wisselstroom. Bij een motoraangedreven toepassing wordt de condensator te allen tijde bekrachtigd terwijl de motor draait; het is geen korte startpulscomponent, maar een continu actief element in het runcircuit. Alle warmte die niet efficiënt wordt afgevoerd, hoopt zich op in het condensatorlichaam en versnelt de diëlektrische degradatie.

Aluminium heeft een thermische geleidbaarheid van ongeveer 205 W/(m·K) , terwijl typische technische kunststoffen die in CBB60-behuizingen worden gebruikt, variëren van 0,1 tot 0,5 W/(m·K). Dit betekent dat de metalen behuizing van een CBB65-condensator de warmte ongeveer 400 tot 2000 keer efficiënter door de wanden afvoert dan de plastic behuizing van een CBB60. In praktische termen blijft de kerntemperatuur van de CBB65 onder belasting aanzienlijk lager dan die van een CBB60 onder dezelfde elektrische spanning, waardoor de levensduur direct wordt verlengd en het risico op thermische storingen wordt verminderd.

Dit is de reden waarom CBB65-condensatoren in hoogwaardige versies geschikt zijn voor een maximale bedrijfstemperatuur van 105 °C; de metalen behuizing houdt de interne filmtemperatuur op een aanvaardbaar niveau, zelfs als de externe omgeving extreem is. Een CBB60-condensator geïnstalleerd in een buitencompressorkast met een temperatuur van slechts 85 °C kan technisch gezien overleven bij kamertemperatuur, maar zal een aanzienlijke verkorting van de levensduur ondergaan wanneer de omgevingstemperaturen hem gedurende de zomermaanden voortdurend naar het plafond duwen.

Veiligheidsfuncties en storingsmodi

De veiligheidsontwerpfilosofie van CBB60- en CBB65-condensatoren verschilt merkbaar, wat opnieuw hun respectievelijke inzetomgevingen weerspiegelt.

Zelfherstellende film in beide typen

Zowel de CBB60- als de CBB65-condensatoren gebruiken gemetalliseerde polypropyleenfilm met zelfherstellende eigenschappen. Wanneer er een plaatselijke diëlektrische storing optreedt – een microscopisch klein gaatje in de film – verdampt de dunne metalen elektrode op die plek onmiddellijk als gevolg van de ontladingsenergie, waardoor de fout wordt verholpen en de isolatie wordt hersteld. Dankzij dit mechanisme kan de condensator duizenden kleine foutgebeurtenissen gedurende zijn levensduur overleven zonder catastrofaal falen. De zelfherstellende eigenschap is een gedeelde kracht van alle filmcondensatoren uit de CBB-serie.

Overdrukontluchting in CBB65

CBB65-condensatoren zijn verzegeld in een aluminium blik met een ingebouwde drukontlasting , meestal aan de onderkant van het blik of geïntegreerd in de dekselafdichting. Als interne gassen zich ophopen als gevolg van langdurige overspanning of thermische degradatie, gaat deze ventilatieopening op een gecontroleerde manier open, waardoor de druk vrijkomt en wordt voorkomen dat het blik met geweld scheurt. Het resultaat is een relatief veilige 'open mislukking'-modus in plaats van een explosieve.

CBB60-condensatoren met plastic behuizing missen deze ventilatieopening. Bij ernstige overbelasting kan een CBB60 opzwellen, de behuizing barsten of in het ergste geval scheuren met meer abrupte kracht, vooral als de vulhars onvoldoende is of verouderd. Dit is een bekende storingsmodus in slecht geventileerde pompmotorholtes, waar het vervangen van de condensator langer duurt dan de praktische veilige levensduur.

Ontladingsweerstand

Veel CBB65-condensatoren, vooral die welke op de Noord-Amerikaanse HVAC-markten worden verkocht, bevatten een interne condensator ontluchtingsweerstand (typisch 10 kΩ tot 20 kΩ) aangesloten op de klemmen om de restspanning te ontladen nadat de unit is uitgeschakeld. Dit is een kritische veiligheidsfunctie voor servicemonteurs die kort na het uitschakelen van het systeem met de condensator kunnen omgaan. Resterende lading op een 440 VAC-condensator van 40 µF kan dodelijk zijn als deze niet wordt ontladen. CBB60-condensatoren kunnen deze weerstand al dan niet bevatten, afhankelijk van de fabrikant en het type.

Dual-Run-condensatoren: een CBB65-specifieke functie

Een belangrijke productcategorie die binnen de CBB65-familie bestaat, maar geen echt equivalent heeft in de CBB60, is de dubbele condensator (soms aangeduid met "dubbele condensator" of "ovale condensator" op Noord-Amerikaanse markten).

Een dual-run CBB65-condensator bevat twee onafhankelijke condensatorelementen in één aluminium blik, die een gemeenschappelijke aansluiting delen. De drie terminals zijn doorgaans gelabeld HERM (hermetische compressor), FAN (condensorventilatormotor) en COM (gemeenschappelijk) . Dit consolideert wat anders twee afzonderlijke condensatoren zouden zijn in één eenheid, waardoor ruimte en kosten worden bespaard in HVAC-apparatuur.

Veel voorkomende dual-run condensatorconfiguraties omvatten waarden zoals:

• 35 µF 5 µF / 440 VAC (middelgroot splitsysteem voor woningen)
• 45 µF 5 µF / 440 VAC (grotere woningen of licht commercieel)
• 55 µF 7,5 µF / 440 VAC (compressor met hogere capaciteit)
• 80 µF 10 µF / 370 VAC (opstarten van zware commerciële compressoren)

Deze dubbele configuratie is fysiek alleen praktisch in een metalen blikformaat, omdat twee afzonderlijke gewikkelde filmelementen voldoende ruimte en thermisch beheer nodig hebben. Een behuizing in CBB60-stijl met plastic behuizing zou deze configuratie niet op betrouwbare wijze ondersteunen onder compressoromstandigheden met hoge temperaturen, wat nog een reden is waarom het CBB65-platform dominant blijft in HVAC.

Certificeringsnormen en naleving

Zowel de CBB60- als de CBB65-condensatoren vallen onder de Chinese nationale norm GB/T 3667 , dat betrekking heeft op AC-motorcondensatoren. De productcategorieën waar zij binnen die norm onder vallen, weerspiegelen echter hun verschillende eisen. Naast de Chinese normen beschikken condensatoren die op de wereldmarkt worden verkocht over aanvullende certificeringen.

• CBB60 condensatoren zijn doorgaans voorzien van een CE-markering voor de Europese markten en een UL/CUL-certificering voor Noord-Amerika bij gebruik bij vervanging van pomp- en ventilatormotoren.
• CBB65-condensatoren voor de Noord-Amerikaanse HVAC-markt zijn onderworpen aan UL 810 (Standaard voor condensatoren) en moet voldoen aan de door UL vermelde vereisten voor gebruik in vermelde HVAC-apparatuur. Velen zijn ook voorzien van CSA- en RoHS-conformiteitsmarkeringen.

Bij het vervangen van condensatoren in apparatuur die oorspronkelijk is gecertificeerd met een specifiek condensatortype, kan het vervangen van een niet-gecertificeerd onderdeel of onderdeel van een andere categorie de certificering van de apparatuur technisch ongeldig maken en aansprakelijkheidsproblemen veroorzaken, vooral in commerciële installaties die aan regelmatige inspecties worden onderworpen.

Hoe de markeringen op elke condensator te lezen

Zowel de CBB60- als de CBB65-condensatoren printen hun belangrijkste specificaties rechtstreeks op de behuizing. Als u deze markeringen begrijpt, kunt u een nauwkeurige vervangingsselectie maken zonder giswerk.

Een typisch CBB60-condensatorlabel zou kunnen luiden:

CBB60 — 30 µF ± 5% — 450 VAC — 50/60 Hz — 85°C

Een typisch CBB65-condensatorlabel zou kunnen luiden:

CBB65A — 45 5 µF ± 5% — 440 VAC — 50/60 Hz — 105°C — P2 (klasse ontladingsweerstand)

Het achtervoegsel "A" in CBB65A duidt doorgaans op de aanwezigheid van een interne ontladingsweerstand. De dubbele capaciteitswaarde (bijvoorbeeld 45,5 µF) identificeert het onmiddellijk als een dual-run-eenheid. De nominale spanning van 440 VAC en de nominale temperatuur van 105°C bevestigen dat deze geschikt is voor compressoronderhoud.

Bij het vervangen van een van beide condensatoren, passend alle drie de belangrijkste parameters -capaciteitswaarde, spanningswaarde en temperatuurclassificatie - zijn essentieel. Vervanging door een lagere spanning of een lagere temperatuur is nooit acceptabel. Een hogere spanning of hogere temperatuur is als vervanging elektrisch veilig, hoewel ook de fysieke afmetingen moeten worden geverifieerd.

Levensverwachtingen en degradatiepatronen

De levensduur van de condensator is sterk afhankelijk van de bedrijfstemperatuur, spanningsbelasting en inschakelduur. Zowel CBB60 als CBB65 zijn gemetalliseerde filmtypes, die over het algemeen langer meegaan dan elektrolytische condensatoren bij AC-motorgebruik, maar hun verwachte levensduur verschilt vanwege hun toepassingsomstandigheden.

CBB60-levensduur

Bij normaal gebruik van een pompmotor of ventilatormotor bij gematigde omgevingstemperaturen (lager dan 40°C) kan een hoogwaardige CBB60-condensator 30.000 tot 50.000 bedrijfsuren voordat er sprake is van aanzienlijke capaciteitsdrift. Bij apparatuur voor seizoensgebonden gebruik (zoals een zwembadpomp die 8 uur per dag draait gedurende een seizoen van 6 maanden), vertaalt dit zich in ongeveer 10 tot 17 jaar dienst. In slecht geventileerde behuizingen of in de buurt van warmtebronnen kan dit echter sterk dalen: sommige units vallen binnen 3 tot 5 jaar uit in pomphuizen met hoge temperaturen.

CBB65-levensduur

Voor HVAC-compressorservice wordt doorgaans een CBB65-condensator met een constructie van goede kwaliteit aanbevolen 60.000 uur of meer bij nominale temperatuur. De HVAC-serviceomstandigheden in de echte wereld zijn echter moeilijk voor condensatoren. Spanningspieken als gevolg van gebeurtenissen op het elektriciteitsnet, herhaalde harde starts van de compressor en aanhoudende werking bij omgevingstemperaturen boven 40°C kunnen de effectieve levensduur verkorten tot 8 tot 15 jaar in residentiële toepassingen. Dit is de reden waarom HVAC-servicemonteurs in warme klimaten vaak elke 7 tot 10 jaar proactieve condensatorvervanging aanbevelen, zelfs voordat er zichtbare storingen optreden.

Capaciteitsdrift is de meest voorkomende degradatiemodus bij beide typen. Een condensator die meer dan 10% van zijn nominale capaciteit heeft verloren, kan ervoor zorgen dat de motor een hogere stroom trekt, warmer wordt en minder efficiënt werkt, zelfs als hij niet helemaal kapot is gegaan. Door de capaciteit te meten met een capaciteitsmeter tijdens routineonderhoud kan dit worden opgespoord voordat dit een compressorstoring veroorzaakt.

Uitwisselbaarheid: kun je het ene door het andere vervangen?

Dit is een van de meest praktische vragen die zich voordoen bij buitendienst- en vervangingsscenario's.

Kortom: CBB65 kan in de meeste toepassingen CBB60 vervangen, maar CBB60 mag CBB65 niet vervangen in compressortoepassingen.

Als u een vervanging nodig heeft voor de CBB60-condensator van een pompmotor en er is een CBB65-eenheid met bijpassende capaciteit en een hogere spanning beschikbaar, dan zal deze elektrisch werken en mogelijk zelfs beter presteren dan het origineel qua levensduur vanwege de betere thermische eigenschappen. U moet het verschil in klemtype (schroefklem vs. draad) aanpakken met de juiste connectoren.

De andere kant op gaan – het installeren van een CBB60-condensator in een HVAC-compressortoepassing – is om verschillende redenen af te raden:

• De temperatuurbestendigheid van de CBB60 (vaak 85°C) kan onvoldoende zijn voor langdurige omgevingsomstandigheden van de compressor.
• De nominale spanning (250 VAC gebruikelijk op de CBB60) is niet compatibel met 370–440 VAC-compressorgebruik.
• Draadleidingen zijn zonder extra trekontlasting niet geschikt voor de trillingsomgeving van een compressorunit.
• Geen overdrukontluchting betekent een gevaarlijkere storingsmodus onder thermische belasting.
• Het ontbreken van een dual-run-configuratie betekent dat er twee afzonderlijke units nodig zijn, terwijl doorgaans één CBB65 dual-run-unit dient.

Prijs- en beschikbaarheidsoverwegingen

Vanuit commercieel perspectief beslaan CBB60- en CBB65-condensatoren verschillende marktniveaus.

CBB60-condensatoren zijn basiscomponenten met een hoog volume. Een standaard 20 µF / 450 V AC CBB60 van een fabrikant uit het middensegment kost ongeveer $ 0,80 tot $ 2,50 per eenheid bij volumebestellingen. Ze zijn overal verkrijgbaar bij elektronicadistributeurs, leveranciers van apparaatonderdelen en online marktplaatsen wereldwijd.

CBB65-condensatoren, vooral dual-run-types voor HVAC-gebruik, vereisen hogere prijzen als gevolg van hun complexere constructie en hoogwaardige materialen. EEN 45 5 µF / 440 VAC dubbele werking CBB65 kosten doorgaans $ 4 tot $ 15 per eenheid in de detailhandel, waarbij merkeenheden van grote HVAC-OEM-leveranciers soms $ 20 tot $ 30 bereiken. Nagemaakte en ondermaatse CBB65-condensatoren zijn een gedocumenteerd probleem op de markt voor vervangingsonderdelen voor HVAC. Units met aluminium blikken maar een inadequate interne constructie hebben compressorstoringen veroorzaakt doordat ze snel buiten de tolerantie vielen of voortijdig uitvielen onder invloed van hitte. Het wordt aanbevolen om bij gerenommeerde distributeurs te kopen en de UL-markeringen te verifiëren.
