Wat betekent CBB60 op een condensator?

De directe betekenis van CBB60 op een condensator

Op een elektrisch onderdeel, de term CBB60 is een Chinese industriële standaardcode (GB) die het specifieke diëlektrische materiaal en de functionele categorie van de condensator identificeert. In gewoon Engels vertegenwoordigt CBB60 een gemetalliseerde polypropyleenfilm motorcondensator gevormd in een cilindrische behuizing. Dit onderdeel is speciaal ontworpen om continu in een AC-circuit te blijven terwijl een motor draait, en zorgt voor de noodzakelijke faseverschuiving om het motorkoppel en de efficiëntie te behouden.

De code zelf is een alfanumerieke afkorting waarbij elke letter een specifiek technisch gewicht heeft met betrekking tot de interne constructie en toepassing van het apparaat. In tegenstelling tot startcondensatoren die uit het circuit springen zodra een motor op snelheid komt, CBB60 condensator is gebouwd voor duurzaamheid en continu elektrisch vermogen.

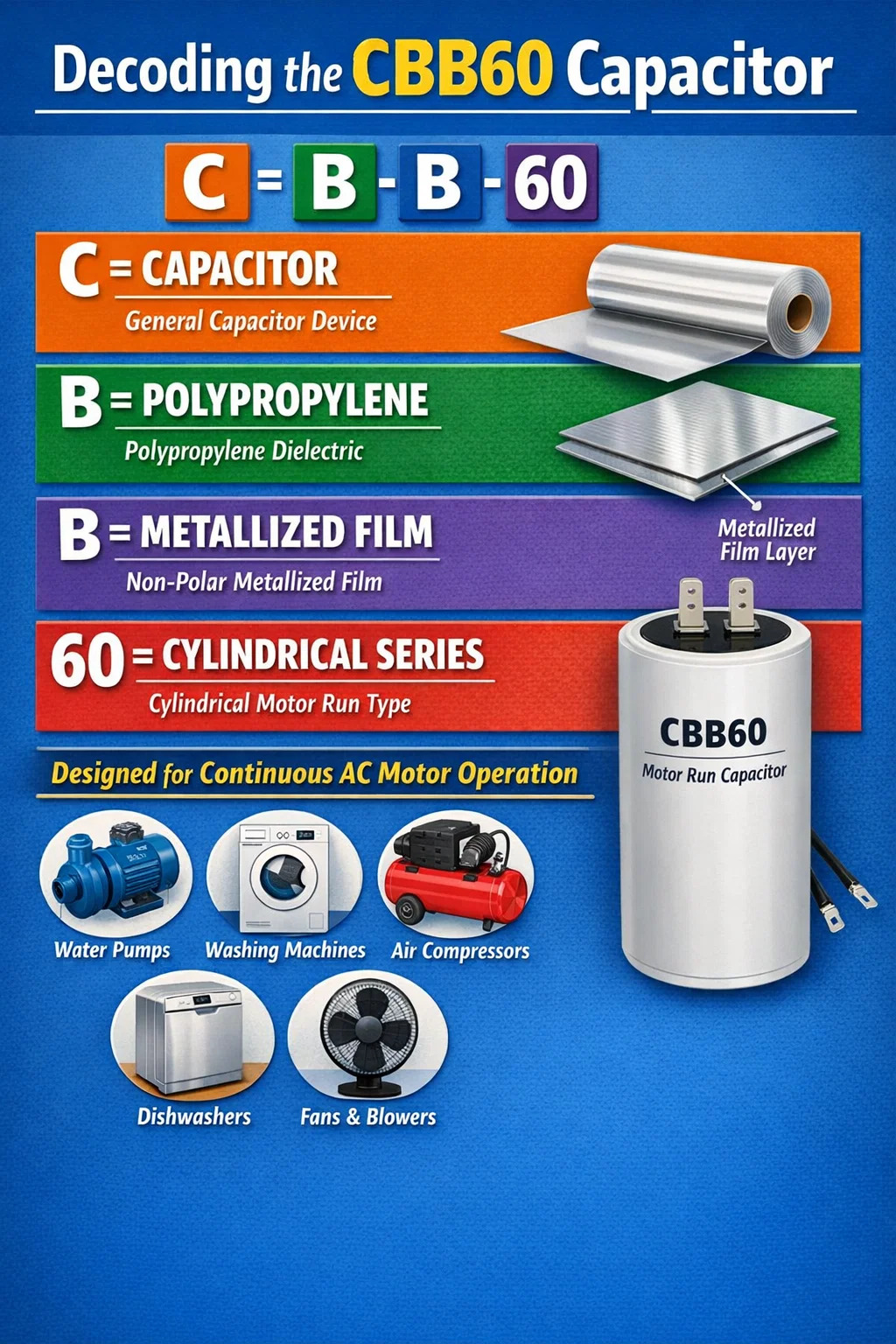

Het decoderen van de alfanumerieke reeks van CBB60

Om te begrijpen wat een CBB60 uniek maakt in vergelijking met andere condensatoren zoals de CBB61 of CBB65, moet men de individuele karakters opsplitsen die in de naamgevingsconventie worden gebruikt. Deze norm wordt wereldwijd door fabrikanten algemeen aanvaard om compatibiliteit en veiligheid tussen verschillende door AC-motoren aangedreven apparaten te garanderen.

De "C"-verdeling

De eerste letter staat voor Condensator . Dit is de universele identificatie voor een onderdeel dat een elektrische lading opslaat in een elektrostatisch veld. In de context van een wisselstroommotor wordt deze lading gebruikt om een ​​magnetisch veld te creëren dat "uit de pas" loopt met de hoofdstroomlijn, wat nodig is om enkelfasige motoren te laten draaien.

De eerste "B"-uitsplitsing

De tweede letter geeft de Diëlektrisch materiaal . In dit geval staat "B" voor Polypropyleen . Voor de CBB60 condensator is voor dit materiaal gekozen omdat het een extreem lage dissipatiefactor en hoge isolatieweerstand heeft. Hierdoor kan de condensator hoge frequenties verwerken en een stabiele capaciteit behouden, zelfs wanneer de interne temperatuur stijgt tijdens lange bedrijfsuren van de motor.

De tweede "B"-uitsplitsing

De derde brief beschrijft de Niet-polaire gemetalliseerde film . Het betekent dat de condensator geen positieve of negatieve leiding heeft, waardoor deze veilig is voor AC-circuits (wisselstroom). Het 'gemetalliseerde' aspect verwijst naar een dunne laag metaaldamp die rechtstreeks op de polypropyleenfilm wordt afgezet, wat zorgt voor het 'zelfherstellende' vermogen: als er binnenin een kleine kortsluiting optreedt, verdampt de metaallaag en wordt de fout verholpen zonder de hele eenheid te vernietigen.

De "60"-verdeling

De cijfers "60" vertegenwoordigen de Modelserie of applicatievormfactor. In de industrie duidt "60" doorgaans op een cilindrische plastic of aluminium schaal met draadgeleiders of spade-aansluitingen, die voornamelijk wordt gebruikt voor motortoepassingen in apparaten zoals pompen, wasmachines en compressoren.

Kernfunctionaliteit in AC-motoren

A CBB60 condensator is essentieel voor enkelfasige inductiemotoren. Omdat een enkelfasige wisselstroombron op natuurlijke wijze geen roterend magnetisch veld produceert, zou de motor eenvoudigweg gaan trillen zonder de hulp van een condensator. De CBB60 creëert een secundair magnetisch veld door de stroom in de hulpwikkeling te vertragen.

De toepassingen voor dit specifieke model zijn enorm dankzij het robuuste ontwerp. Veel voorkomende voorbeelden zijn:

• Waterpompen (huishoudelijke en industriële irrigatie).
• Wasmachines en centrifuges.
• Kleine luchtcompressoren.
• Vaatwassers en afvalverwerking.
• Vloerventilatoren met hoge snelheid.

Technische specificaties en gegevensvergelijking

Bij het vervangen van een CBB60 condensator , het simpelweg kennen van de modelcode is niet voldoende. U moet overeenkomen met de elektrische specificaties die op het label staan ​​vermeld. Het gebruik van een condensator met een onjuiste spanning of microfarad (μF) kan leiden tot doorbranden van de motor of explosie van de condensator.

Hoe u een defecte CBB60-condensator kunt identificeren

Omdat een CBB60 condensator een bedrijfscondensator is, resulteert het falen ervan vaak in een motor die traag is, veel lawaai maakt of niet start onder belasting. In tegenstelling tot elektronische componenten die mogelijk geen uiterlijke tekenen vertonen, falen filmcondensatoren vaak op zichtbare manieren.

Visuele en hoorbare rode vlaggen

Als u vermoedt dat uw apparaat defect is, zoek dan naar de volgende aanwijzingen met betrekking tot de condensator:

• De cilindrische behuizing is uitpuilend of "paddestoelvorming" aan de boven- of onderkant. Dit geeft de interne gasdruk aan als gevolg van een elektrische storing.
• Er lekt olieachtig of plakkerig residu uit de aansluitingen. Hoewel CBB60-condensatoren vaak "droog" zijn (gevuld met hars), bevatten sommige varianten olie die bij extreme hitte kan lekken.
• De motor zoemt luid maar draait niet. Als je de motor handmatig een duwtje geeft en hij begint te draaien, is de condensator waarschijnlijk dood.
• Frequent "uitschakelen" van de stroomonderbreker of thermische overbelastingsbeveiliging op de motor.

Veiligheids- en onderhoudspraktijken

Eventuele afhandeling CBB60 condensator vereist strikte naleving van veiligheidsprotocollen. Condensatoren slaan elektriciteit op, zelfs nadat de stroombron is losgekoppeld. Voordat u de aansluitingen van een CBB60 aanraakt, moet u dit doen ontlaad het door gebruik te maken van een weerstand met een hoog wattage of een speciaal ontladingsgereedschap over de aansluitingen. Het simpelweg kortsluiten van de aansluitingen met een schroevendraaier kan een boogflits veroorzaken en de interne folie van de condensator beschadigen.

Zorg er bij het vervangen van het apparaat voor dat de nieuwe CBB60 dezelfde microfarad-classificatie heeft (bijv. 40 µF ) en een spanningswaarde die gelijk is aan of hoger dan het origineel (als het origineel bijvoorbeeld 400VAC was, is een 450VAC-eenheid een veilige upgrade). Gebruik nooit een lagere spanning, aangezien dit tot onmiddellijke storing zal leiden.
