Hoe AC-condensator testen met een multimeter? | goede versus slechte condensator live-test

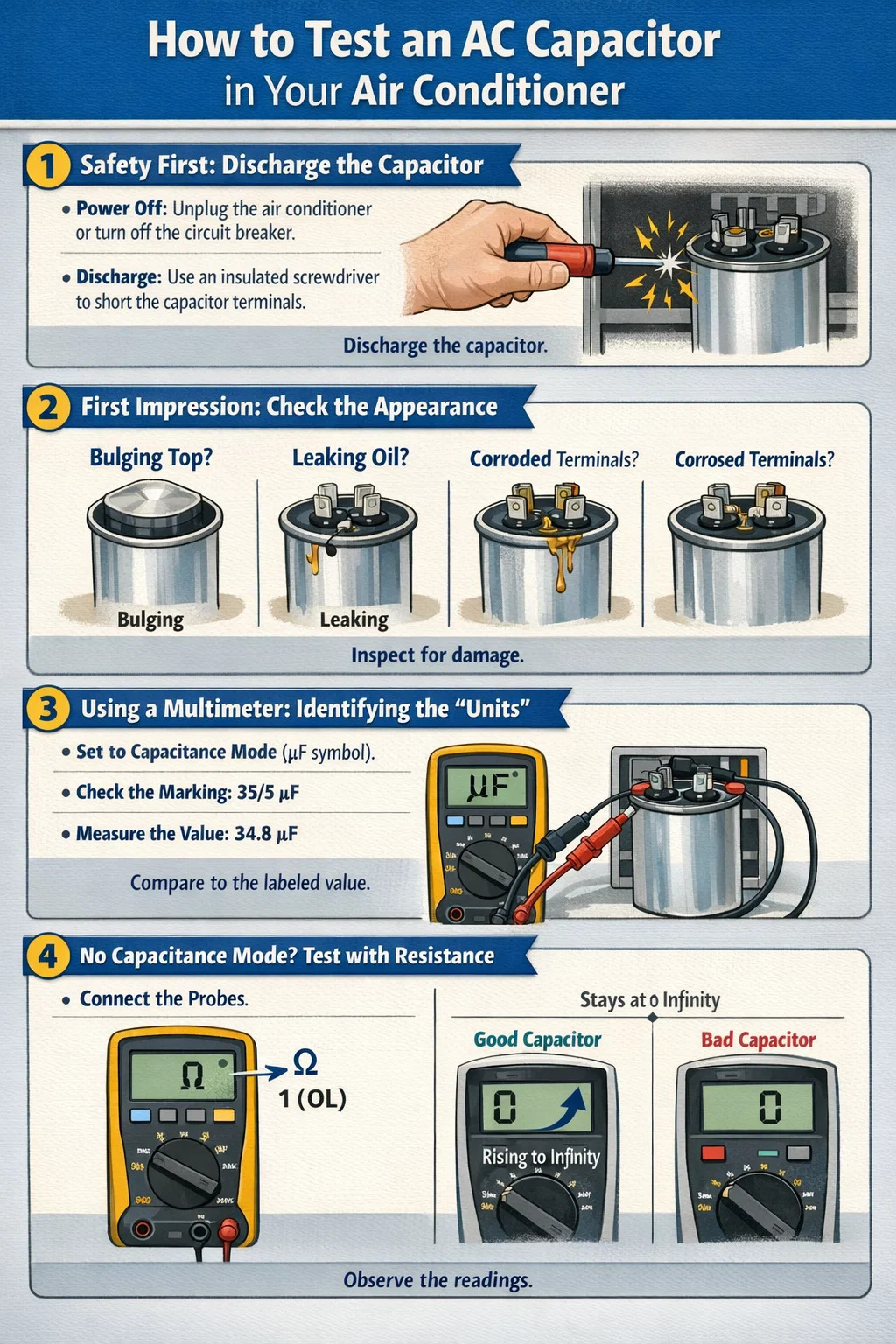

Om te bepalen of een AC-condensator in een airconditioner goed of slecht is, is geen professionele kennis van elektronica vereist. Zolang je een multimeter hebt met een "capaciteitstest"-functie, kun je deze stappen volgen en zelf een semi-expert worden.

1. Veiligheid eerst: ontlaad de condensator

Deze stap is de belangrijkste voordat u begint met testen. Een AC-condensator is als een batterij; Zelfs nadat de stroom is uitgeschakeld, kan er nog steeds een hoogspanningslading op het apparaat staan, en als u het rechtstreeks aanraakt, kan dit leiden tot een ernstige elektrische schok.
Uitschakelen: Haal de stekker van de airconditioner uit het stopcontact of schakel de stroomonderbreker uit.
Ontlading: Zoek een schroevendraaier met een goed geïsoleerd handvat en gebruik de metalen schacht om tegelijkertijd de twee (of drie) aansluitingen van de condensator aan te raken. Als u een "plop" hoort of een kleine vonk ziet, betekent dit dat de resterende lading is ontladen.

2. Eerste indruk: controleer het uiterlijk

Sommige defect AC-condensatoren hoeven niet eens met een instrument getest te worden; je kunt het zien door er gewoon naar te kijken:
Uitpuilen: De bovenkant van de condensator moet vlak zijn. Als het uitpuilt als gefermenteerd brood, is het zeker gebroken.
Lekkende olie: Als er olieachtige vloeistof van onder of boven lekt, duidt dit op interne schade.
Corrosie: Ernstig gecorrodeerde aansluitingen kunnen ook tot slecht contact leiden.

3. Een multimeter gebruiken: de "eenheden" identificeren

Stel de multimeter in op het capaciteitsmeetbereik (meestal gemarkeerd met het symbool –|(– of met het label nF/μF).
Controleer de markeringen: Bij elke AC-condensator staat de capaciteitswaarde op de zijkant geschreven. "35/5 μF" betekent bijvoorbeeld dat het een dubbele condensator is, waarbij de grootste 35 is en de kleinere 5.
Meet de werkelijke waarde: Plaats de multimetersondes op de overeenkomstige klemmen (bijvoorbeeld "C" en "HERM" om het compressorgedeelte te meten, "C" en "FAN" om het ventilatorgedeelte te meten).
Vergelijk: Als de gemeten waarde aanzienlijk afwijkt van de gemarkeerde waarde (bijvoorbeeld gemarkeerd met 35, maar de meting is slechts 10, of er is helemaal geen waarde), betekent dit dat de condensator "zwak" is en moet worden vervangen.

4. Wat als er geen capaciteitsbereik is? Gebruik het weerstandsbereik om "naar zijn hartslag te luisteren"

Als uw multimeter geen speciale capaciteitsmeetfunctie heeft, kunt u het weerstandsbereik (Ω) gebruiken om deze grofweg te beoordelen:
Dynamische observatie: sluit de sondes aan en bekijk de cijfers op het scherm. Een goede condensator toont een klein getal dat snel toeneemt en uiteindelijk oneindig (of "1"/"OL") weergeeft.
Principe: Dit komt doordat de batterij in de multimeter de condensator oplaadt. Als het getal ongewijzigd blijft of altijd 0 weergeeft, is de AC-condensator definitief defect.

5. Veelvoorkomende tekenen van goede en slechte condensatoren
