CBB65B condensatorgids: specificaties, afmetingen en vervangingstips

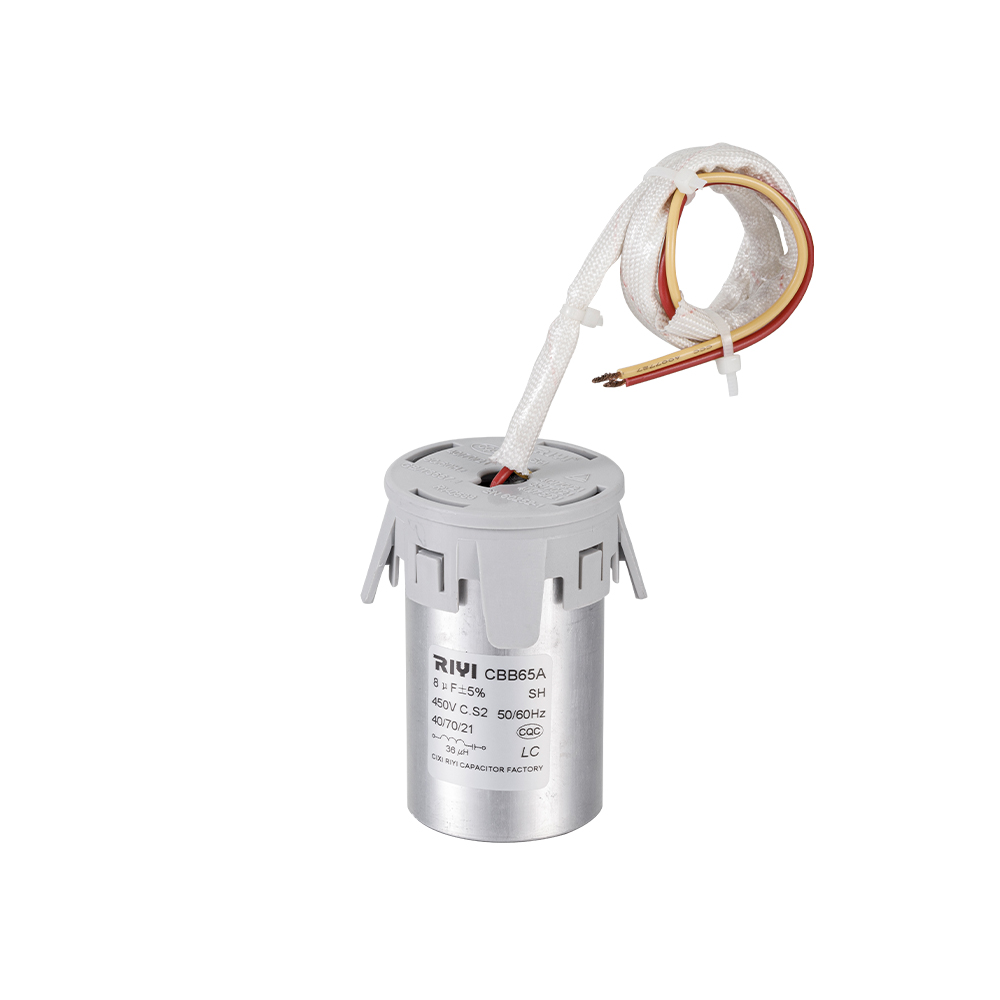

Wat een CBB65B-condensator eigenlijk doet
A cbb65b condensator is een gemetalliseerde polypropyleenfilmcondensator die is gebouwd om enkelfasige wisselstroommotoren te starten en continu te laten draaien, meestal de compressor en condensorventilator in airconditioners en warmtepompen. Het wordt geleverd in twee configuraties: een versie met één waarde, aangesloten op één motor, en een versie met twee waarden die twee capaciteitswaarden combineert in één rond aluminium blik om tegelijkertijd zowel de compressor als de ventilatormotor te bedienen. De nominale spanning is bijna altijd 370 V of 440 V AC, en de capaciteit ligt doorgaans tussen 1,5 µF en 100 µF, afhankelijk van de motorgrootte.
In tegenstelling tot een startcondensator die wordt uitgeschakeld zodra een motor op snelheid komt, blijft een cbb65b-condensator gedurende de gehele bedrijfscyclus in het circuit. Die continue werking is precies de reden waarom capaciteitsdrift, hitte en zwelling van de behuizing de faalpatronen zijn waar u op moet letten, en waarom het matchen van de exacte classificatie tijdens vervanging belangrijker is dan voor een onderdeel dat alleen start.
Het onderdeel zit op vrijwel elke split-systeem en verpakte residentiële airconditioner die in de afgelopen twintig jaar is geproduceerd, samen met een groot aantal lichte commerciële rooftop-units, warmtepompen en koelcondensatie-units. Omdat het onderdeel zo breed gestandaardiseerd is, zal een correct afgestemde cbb65b-condensator van de ene fabrikant over het algemeen hetzelfde presteren als een condensator van een andere fabrikant, op voorwaarde dat de capaciteit, spanning en afmetingen van de behuizing overeenkomen.
CBB65B Specificaties condensatorkern
De onderstaande tabel geeft een overzicht van de specificatiebereiken die u op het etiket van een standaardmodel zult zien staan cbb65b condensator .
| Parameter | Typisch bereik | Opmerkingen |
|---|---|---|
| Capaciteit | 1,5 µF – 100 µF | Enkele waarde of dubbele waarde (bijv. 35 5 µF) |
| Spanningswaarde | 370V / 440V AC | Sommige industriële varianten strekken zich uit tot 660V AC |
| Tolerantie | ±5% tot ±6% | Een nauwere tolerantie betekent over het algemeen een stabieler motorkoppel |
| Frequentie | 50/60 Hz | De classificatie met dubbele frequentie dekt de meeste residentiële netwerken |
| Bedrijfstemperatuur | -40°C tot 85°C | Buitencondensorunits zien in de zomer de bovenkant |
| Kaststijl | Rond of ovaal, aluminium | Maten variëren gewoonlijk van ongeveer 35 mm tot 60 mm diameter |
| Diëlektrisch | Gemetalliseerde polypropyleenfilm | De zelfherstellende eigenschap beperkt schade door kleine interne vonkoverslagen |
| Montage | Stud-en-beugel of riem | De draadmaat van de draad is normaal gesproken 8 mm of 10 mm |
| Terminaltype | Snelkoppelingspade | Gangbare spadebreedtes zijn 0,187 inch (klein) en 0,25 inch (groot) |
Veel CBB65B-condensatoren bevatten ook een interne drukgevoelige ontkoppeling. Als de interne gasdruk toeneemt door langdurige oververhitting of door ouderdom veroorzaakte defecten, opent dit mechanisme het circuit en koppelt de condensator los, in plaats van de behuizing te laten scheuren in de buurt van onder spanning staande bedrading. De diëlektrische film zelf wordt beschreven als zelfherstellend: een kleine interne storing verdampt een klein stukje metallisatie in plaats van een volledige kortsluiting te veroorzaken, wat een van de redenen is waarom een cbb65b-condensator de neiging heeft geleidelijk te falen door capaciteitsdrift in plaats van onmiddellijk.
CBB65B-condensatorontwerpen met één waarde en twee waarden
CBB65B-condensator met enkele run
- Twee terminals, één capaciteitswaarde
- Bedraad met een enkele motor, meestal een condensorventilator
- Gangbare waarden liggen tussen 3 µF en 15 µF voor gebruik met alleen ventilatoren
- Kleinere behuizing, gemakkelijker verkrijgbaar als universele ventilatorvervanging
Dual Run CBB65B-condensator
- Drie terminals gemarkeerd met C, HERM en VENTILATOR
- Combineert in één geval een hogere waarde voor de compressor en een lagere waarde voor de ventilator
- Vermindert de complexiteit van de bedrading en het bevestigingsmateriaal in de unit
- Een enkele defecte terminalset heeft niet altijd invloed op de andere, maar vervanging gebeurt meestal als een volledige eenheid
De terminal gemarkeerd C is de gemeenschappelijke verbinding gedeeld door beide capaciteitswaarden op een cbb65b-condensator met dubbele run, HERM voedt de compressor (hermetische motor), en FAN voedt de motor van de condensorventilator. Het verwarren van deze drie aansluitingen tijdens herinstallatie is een van de meest voorkomende bedradingsfouten bij servicebezoeken, dus het labelen van draden voordat u de oude condensator loskoppelt, is de extra minuut waard.
Runcondensator versus startcondensator: waar CBB65B past
Motorcondensatoren zijn opgesplitst in twee functionele families, en een cbb65b-condensator behoort duidelijk tot de run-categorie in plaats van de start-categorie. Het onderscheid is van belang omdat de twee typen niet uitwisselbaar zijn, ondanks dat ze er soms hetzelfde uitzien.
| Kenmerkend | Bedrijfscondensator (CBB65B) | Begin condensator |
|---|---|---|
| Inschakelduur | Continu, blijft bekrachtigd terwijl de motor draait | Tijdelijk, de verbinding wordt binnen een seconde of twee na het opstarten verbroken |
| Diëlektrisch | Gemetalliseerde polypropyleenfilm | Elektrolytisch |
| Capaciteit range | 1,5 – 100 µF | Vaak 88 – 400 µF |
| Typische faalmodus | Geleidelijke capaciteitsdrift, zwelling van de behuizing | Snel falen, vaak na vele malen fietsen |
| Waar het aansluit | Continu bedraad tussen loopwikkeling en lijn | Bedraad via een relais of schakelaar waardoor deze na het opstarten uitvalt |
Het installeren van een startcondensator in plaats van een cbb65b-condensator, of omgekeerd, zal de motorwikkelingen snel beschadigen omdat de duty-cycle en interne constructie zijn gebouwd voor geheel andere taken.
Hoe een CBB65B-condensator een eenfasige motor draaiende houdt
Een enkelfasige wisselstroommotor kan op zichzelf geen roterend magnetisch veld genereren; zonder faseverschuiving tussen de wikkelingen bromt hij eenvoudigweg en blijft stil. Een cbb65b-condensator lost dit op door een voorloopstroom in de hulpwikkeling te voeren, waardoor het faseverschil ontstaat dat nodig is om rotatiekoppel te produceren.
- Het vermogen bereikt tegelijkertijd de hoofdwikkeling en de hulpwikkeling.
- De condensator verschuift de stroom in de hulpwikkeling vóór de hoofdwikkeling.
- Die faseverschuiving produceert een roterend magnetisch veld dat sterk genoeg is om de rotor te laten draaien.
- De condensator blijft continu in het circuit, waardoor het koppel in stand wordt gehouden en de stroomafname wordt afgevlakt zolang de motor draait.
- Elke afwijking in de capaciteit verandert de koppelbalans. Daarom veroorzaakt een zwakke cbb65b-condensator symptomen als langzame starts of overmatige motorwarmte, lang voordat hij helemaal uitvalt.
Omdat de faseverschuiving ook de arbeidsvermogensfactor van de motor verbetert, doet een correct beoordeelde cbb65b-condensator meer dan alleen het opstarten mogelijk maken. Het vermindert de stroom die de motor trekt voor een bepaald koppel, wat een van de redenen is waarom een slecht afgestelde condensator op de elektriciteitsrekening verschijnt voordat deze als een regelrechte niet-startklacht verschijnt.
Gemeenschappelijke capaciteits- en spanningscombinaties
| Capaciteit | Spanning | Typische toepassing |
|---|---|---|
| 5 µF | 370V | Kleine condensorventilatormotoren |
| 7,5 µF | 370/440V | Middelgrote condensorventilatormotoren |
| 35 5 µF (dubbel) | 370/440V | Residentiële split-systeemcompressor en ventilator |
| 40 5 µF (dubbel) | 370/440V | Iets grotere residentiële splitsystemen |
| 45 µF | 440V | Middelgrote residentiële compressor |
| 55 15 µF (dubbel) | 250V | Grotere woningen of lichte commerciële eenheden |
| 70 5 µF (dubbel) | 440V | Grotere splitsystemen en warmtepompen |
| 80 µF | 440V | Commerciële compressormotoren |
Deze waarden zijn gemeenschappelijke referentiepunten in plaats van universele standaardwaarden. Het typeplaatje van de apparatuur of het originele condensatorlabel is altijd de doorslaggevende factor, aangezien twee airconditioners met een vergelijkbare koelcapaciteit nog steeds een verschillende capaciteit kunnen specificeren, afhankelijk van het compressorontwerp en de motorefficiëntieklasse.
Herkennen van storingssymptomen aan compressorzijde versus ventilatorzijde
Op een dual-run cbb65b-condensator kunnen de capaciteitswaarden aan de compressorzijde en de ventilatorzijde onafhankelijk van elkaar afwijken, en elk produceert een ander symptoompatroon.
| Symptoom | Waarschijnlijk getroffen kant |
|---|---|
| De compressor bromt maar slaat nooit aan | HERM-zijde (compressor). |
| De onderbreker schakelt een paar seconden na het opstarten uit | HERM-zijde (compressor). |
| Het ventilatorblad draait langzaam of heeft een handmatige duw nodig | FAN-kant |
| Het apparaat draait, maar de ventilator is merkbaar langzamer dan normaal | FAN-kant |
| Systeem draait continu zonder uit te schakelen, slechte koeling | Controleer aan beide kanten beide metingen |
Waarschuwingssignalen van een falende CBB65B-condensator
- De compressor zoemt, maar de unit start nooit echt
- De condensorventilator draait langzaam of heeft een handmatige duw nodig om te gaan draaien
- De onderbreker schakelt herhaaldelijk uit bij het opstarten
- De bovenkant van de condensatorbehuizing ziet er gezwollen of gewelfd uit in plaats van plat
- Er zijn olieachtige resten zichtbaar rond de basis of terminals
- Er komt een brandlucht uit de kast van de buitenunit
- De koelopbrengst neemt af, ook al blijft het systeem draaien
- Het systeem maakt korte cycli en schakelt in snelle, ongewoon korte uitbarstingen in en uit
- Hoger dan normaal energieverbruik voor dezelfde looptijd
Elk van deze symptomen op zichzelf is het onderzoeken waard. EEN uitpuilende zaak in het bijzonder betekent dit bijna altijd dat de condensator de levensduur heeft overschreden, zelfs als deze nog steeds dicht bij de nominale waarde meet.
Een CBB65B-condensator testen met een multimeter
- Schakel de stroom naar de buitenunit uit via de stroomonderbreker en controleer of de ontkoppeling is uitgeschakeld.
- Ontlaad de condensatoraansluitingen volledig met behulp van geïsoleerd weerstandsgereedschap voordat u kabels aanraakt.
- Stel een multimeter met een capaciteitsfunctie in op het microfarad-bereik.
- Raak met de sondes elk aansluitpaar aan en noteer de meetwaarde voor elke capaciteitswaarde die op het label staat afgedrukt.
- Vergelijk elke meting met de nominale waarde en de afgedrukte tolerantie, doorgaans ±5% tot ±6%.
- Vervang de condensator als een meetwaarde meer dan ongeveer 10% buiten de nominale waarde valt, of nul of open aangeeft.
Test op een dual-run cbb65b-condensator het C-naar-HERM-paar en het C-naar-FAN-paar afzonderlijk. Het is gebruikelijk dat de ene kant binnen de tolerantie test, terwijl de andere kant afwijkt, en beide waarden moeten binnen het bereik liggen voordat de condensator als goed wordt beschouwd.
Stapsgewijze procedure voor het vervangen van de CBB65B-condensator
- Controleer of het exacte vervangende onderdeel overeenkomt met de capaciteit, spanning en configuratie voordat u met de vervanging begint.
- Schakel de stroom uit bij de onderbreker en controleer met een meter of er geen spanning aanwezig is op de unit.
- Ontlaad de oude condensator volledig met behulp van geïsoleerd weerstandsgereedschap.
- Maak een foto of label elke draad voordat u deze loskoppelt van de C-, HERM- en FAN-aansluitingen.
- Verwijder de montageband of beugel en verwijder de oude condensator.
- Plaats de nieuwe cbb65b-condensator in de beugel in dezelfde richting als het origineel.
- Sluit elke draad opnieuw aan op de overeenkomende aansluiting op basis van de eerder gemaakte foto of labels.
- Zet de montageband vast zodat de condensator niet kan verschuiven of los trillen.
- Herstel de stroomvoorziening en observeer een volledige opstartcyclus om de normale werking van de compressor en ventilator te bevestigen.
Hoe klimaat en installatielocatie de levensduur beïnvloeden
| Conditie | Effect op levensduur |
|---|---|
| Directe blootstelling aan de zon met slechte luchtstroom | Verkort de levensduur vanwege de verhoogde temperatuur van de behuizing |
| Kustomgeving of omgeving met hoge luchtvochtigheid | Verhoogt het risico op terminale corrosie in de loop van de tijd |
| Frequente spanningsdalingen of -pieken op het lokale elektriciteitsnet | Versnelt diëlektrische spanning en capaciteitsdrift |
| Schaduwrijke, goed geventileerde plaatsing van de buitenunit | Ondersteunt het volledige verwachte levensduurbereik |
| Frequente korte cycli vanwege een te groot systeem | Verhoogt de thermische stress door herhaalde opstartpieken |
De juiste vervangende CBB65B-condensator kiezen
- Zorg ervoor dat elke capaciteitswaarde exact overeenkomt, niet alleen het grootste getal op een dual-run-label
- Overeenkomen met of hoger zijn dan de oorspronkelijke spanningswaarde; installeer nooit een onderdeel met een lagere spanning
- Bevestig de configuratie voor enkele runs of dubbele runs voordat u bestelt
- Controleer de diameter en hoogte van de behuizing ten opzichte van de speling van de montagebeugel
- Controleer het aantal aansluitingen en de afstand tussen de aansluitingen, zodat de fabrieksbedrading zonder aanpassingen kan worden aangesloten
- Controleer of de tolerantiewaarde op het etiket overeenkomt met of beter is dan die van het origineel
CBB65B versus CBB60 versus CBB61: belangrijkste verschillen
| Typ | Typische spanning | Gemeenschappelijk gebruik | Kaststijl |
|---|---|---|---|
| CBB65B | 370–440 V | AC-compressor- en condensorventilatormotoren | Rond of ovaal aluminium, hoger capaciteitsbereik |
| CBB60 | 250–450 V | Motoraandrijving voor algemeen gebruik, pompen, kleine ventilatoren | Verschilt per fabrikant, vaak rechthoekig |
| CBB61 | 250–450 V | Snelheidsregeling plafondventilator | Platte kunststof behuizing met draaddraden, lage capaciteit |
Installatie- en gebruikspraktijken
- Installeer de condensator opnieuw in de oorspronkelijke beugelrichting om slijtage door trillingen te voorkomen
- Houd de aansluitingen uit de buurt van het metalen kastpaneel om onbedoelde kortsluiting te voorkomen
- Gebruik geïsoleerd gereedschap en controleer of de condensator ontladen is voordat er contact wordt gemaakt
- Zorg ervoor dat u de spade-connectoren niet te vast aandraait, omdat hierdoor de aansluitpaal kan barsten
- Zorg ervoor dat de C-, HERM- en FAN-markeringen exact overeenkomen met het bedradingsschema op dual-run units
- Ondersteun het gewicht van de condensator met de montagebeugel in plaats van alleen met de draden
Opslag en hantering vóór installatie
Een nieuwe cbb65b-condensator die op een plank staat, heeft nog steeds redelijke zorg nodig. Bewaar reserve-eenheden op een droge locatie, uit de buurt van directe warmtebronnen, aangezien langdurige blootstelling aan hoge omgevingstemperaturen de diëlektrische film zelfs vóór installatie kan verouderen. Bewaar de condensator in de originele verpakking totdat deze klaar is om te worden geïnstalleerd, en vermijd het laten vallen of stapelen van zware voorwerpen op de behuizing, aangezien een gedeukt of vervormd de interne afstand kan veranderen waarop het diëlektricum vertrouwt. Als een reservecondensator meerdere jaren in opslag is geweest, is het testen van de capaciteit vóór installatie een redelijke voorzorgsmaatregel, aangezien filmcondensatoren langzaam kunnen drijven, zelfs zonder dat ze onder spanning staan.
Veel voorkomende misvattingen over CBB65B-condensatoren
| Misvatting | Nauwkeurigere uitleg |
|---|---|
| Een iets hogere capaciteitswaarde is altijd prima als vervanging | Zelfs een kleine toename verhoogt het stroomverbruik en de bedrijfstemperatuur in de loop van de tijd |
| Als de aflezing van de multimeter dicht bij de specificaties lijkt, is de condensator in orde | Een uitpuilende behuizing of een olieachtig residu kan nog steeds een dreigende storing betekenen, ongeacht de meting |
| Elke ronde aluminium condensator van de juiste maat zal werken | Capaciteit, voltage, and terminal configuration must all match, not just physical size |
| Startcondensatoren en bedrijfscondensatoren zijn in een mum van tijd uitwisselbaar | De twee zijn gebouwd voor verschillende bedrijfscycli en het verwisselen ervan beschadigt de motor |
Wat de levensduur van de CBB65B-condensator verkort
Bij normale gebruikscycli in woningen gaat een hoogwaardige cbb65b-condensator gewoonlijk mee 6 tot 10 jaar . Verschillende omstandigheden drukken dat getal aanzienlijk omlaag: aanhoudend hoge omgevingswarmte rond de buitenunit, spanningspieken als gevolg van netschommelingen, frequente kortsluiting van de compressor, werking op of boven de nominale spanning gedurende langere perioden, en trillingen die geleidelijk de aansluitingen losmaken. Units die in direct zonlicht zijn geïnstalleerd en met een slechte luchtstroom rond de kast bereiken de neiging om de condensatorvervangingsleeftijd merkbaar eerder te bereiken dan schaduwrijke, goed geventileerde installaties.
Ook de duty-cycle speelt een meetbare rol. Een systeem dat de hele dag regelmatig aan en uit gaat, onderwerpt de condensator aan meer opstartpieken per jaar dan een systeem dat in langere, stabielere perioden werkt. Dit is een van de redenen waarom te grote of slecht op elkaar afgestemde systemen de neiging hebben sneller door condensatoren te gaan dan systemen met de juiste afmetingen.
Veelgestelde vragen
Wat betekent de aanduiding CBB65B eigenlijk?
De naamgeving volgt een filmcondensatorconventie waarbij de eerste letter deze markeert als een condensator, de volgende letters beschrijven een niet-polaire organische film met diëlektricum van polypropyleen, en het nummer identificeert het specifieke geval en de montagevormfactor die wordt gebruikt voor toepassingen met AC-motoren.
Kan één CBB65B-condensator met één waarde een dual-run-eenheid vervangen?
Nee. Een dual-run cbb65b-condensator bedient twee afzonderlijke motoren vanuit één behuizing. Als u deze vervangt door een onderdeel met één waarde, blijft de motor achter zonder de capaciteit die hij nodig heeft, dus de vervanging moet overeenkomen met de oorspronkelijke enkele of dubbele configuratie.
Wat gebeurt er als de capaciteit te hoog of te laag is?
Te laag, waardoor de motor moeite heeft om het volledige koppel te bereiken, heter wordt en mogelijk niet start onder belasting. Als deze te hoog is, vloeit er teveel stroom door de hulpwikkeling, waardoor de bedrijfstemperatuur stijgt en de levensduur van zowel de motor als de condensator wordt verkort.
Kan een CBB65B-condensator worden gebruikt op een bronpompmotor?
Sommige putpompmotoren gebruiken hetzelfde ronde aluminium condensatorformaat, maar de capaciteit en spanning moeten nog steeds exact overeenkomen met het typeplaatje van de pompmotor. Het controleren van de specificaties van de pompfabrikant is de enige betrouwbare manier om de compatibiliteit te bevestigen.
Waarom start de AC-unit nog steeds niet nadat de condensator is vervangen?
Een defecte condensator is een van de vele mogelijke oorzaken van een niet-starttoestand. Problemen met de contactor, een vastgelopen compressor, een geactiveerde overbelasting of bedradingsfouten kunnen vergelijkbare symptomen veroorzaken, dus een niet-start na vervanging wijst meestal op een van deze andere componenten.
Is een uitpuilende top altijd een teken van falen?
Een koepelvormige of uitpuilende behuizing betekent dat er interne druk is opgebouwd door hitte of veroudering, en dat de condensator moet worden vervangen, zelfs als deze nog steeds binnen de tolerantie test, aangezien zwelling van de behuizing betrouwbaar voorafgaat aan een volledige storing.
Hoe vaak moet een CBB65B-condensator worden gecontroleerd?
Een jaarlijkse controle vóór het piekkoelseizoen signaleert capaciteitsafwijking vroegtijdig. Eenheden in warme klimaten of met een geschiedenis van korte cycli hebben baat bij een twee keer per jaar controle.
Is de spanning van belang als de capaciteit correct is?
Ja. De spanningswaarde bepaalt hoeveel elektrische spanning de diëlektrische film veilig kan absorberen, zodat een condensator met een rating onder de bedrijfsspanning van het systeem snel defect kan raken, zelfs met een verder correcte capaciteitswaarde.
Kan een CBB65B-condensator met hogere spanning worden gebruikt in plaats van het origineel?
Een hogere spanningswaarde dan het origineel is over het algemeen acceptabel zolang de capaciteitswaarde, tolerantie, terminalindeling en behuizingsgrootte nog steeds overeenkomen, aangezien de hogere classificatie eenvoudigweg marge toevoegt in plaats van de manier waarop de condensator presteert te veranderen.
Waarom zijn er op het etiket van sommige CBB65B-condensatoren drie capaciteitswaarden afgedrukt?
Een dual-run unit vermeldt de compressorwaarde, de ventilatorwaarde en soms de gecombineerde waarde ter referentie. De twee functionele waarden die van belang zijn voor het testen en vervangen zijn dus het compressorcijfer en het ventilatorcijfer, niet het gecombineerde getal.
Wat is het verschil tussen de nominale spanning en de werkelijke lijnspanning?
De nominale spanning is de maximale spanning die de condensator veilig kan weerstaan, terwijl de lijnspanning de spanning is die het elektrische systeem daadwerkelijk levert. Een correct beoordeelde cbb65b-condensator moet altijd een nominale spanning hebben die gelijk is aan of hoger is dan de lijnspanning waarop deze werkt.
