Condensatorgroottes uitgelegd: CBB60 Gids voor condensatorafmetingen en -waarden

Snel antwoord: condensatorgroottes worden gedefinieerd door drie gekoppelde cijfers: capaciteit in microfarads (uF), spanningswaarde in VAC en fysieke afmetingen van de behuizing (diameter en hoogte in mm). EEN CBB60 condensator is een gemetalliseerde filmcondensator van polypropyleen die speciaal is gebouwd voor enkelfasige AC-motoren, en de fysieke grootte groeit in lijn met de microfarad-classificatie omdat meer capaciteit meer gewikkelde film vereist binnen dezelfde constructiestijl. Het afstemmen van de juiste condensatorgrootte op een motor is niet optioneel; een te grote of te kleine eenheid verkort de levensduur van de motor, verhoogt de bedrijfsstroom en vergroot het risico op voortijdige condensatorstoringen.

Wat bepaalt de condensatorgrootte in de praktijk

Wanneer technici het hebben over ‘condensatorgroottes’, bedoelen ze meestal twee afzonderlijke maar met elkaar verbonden ideeën tegelijk: de elektrische maat (capaciteit en spanning) en de fysieke maat (de diameter en hoogte van het blikje die in een motorklemmenkast, een compressorbehuizing of een ventilatorbehuizing moeten passen). Beide zijn even belangrijk. Een condensator met de juiste microfarad-waarde maar de verkeerde afmetingen van de behuizing past eenvoudigweg niet in de beschikbare ruimte, terwijl een condensator die fysiek past maar de verkeerde capaciteit heeft, de motor niet correct zal laten draaien.

De capaciteit voor motorbedrijf wordt bijna altijd uitgedrukt in microfarads, geschreven als uF of MFD, en typische waarden voor residentiële en licht commerciële apparatuur liggen tussen 1,5 uF en 100 uF . Voor grotere compressoren, pompen en industriële ventilatoren kunnen condensatoren met dubbele werking nodig zijn die twee waarden in één blik combineren, zoals 35/5 uF of 45/7,5 uF, waarbij het grotere aantal de compressor bedient en het kleinere aantal de motor van de condensorventilator.

Spanningswaarde is de tweede helft van de dimensioneringsvergelijking. Gangbare waarden voor motorcondensatoren zijn 250VAC, 370VAC en 440VAC. Een condensator van 370 V of 440 V kan over het algemeen een 250 V-positie vervangen omdat de hogere spanning een extra veiligheidsmarge oplevert, maar de omgekeerde vervanging is niet acceptabel en zal leiden tot diëlektrische doorslag bij normale fluctuaties in de lijnspanning.

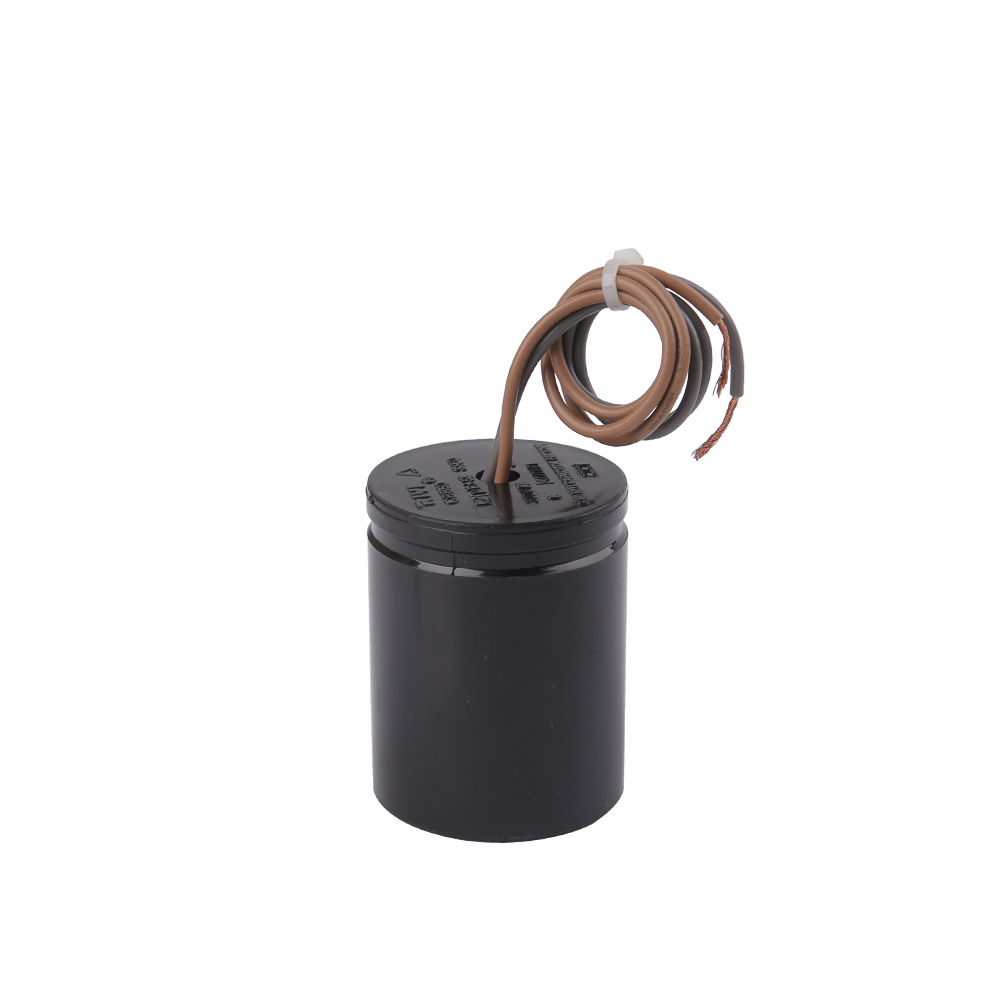

CBB60 condensator Constructie en waarom de omvang ervan toeneemt met de capaciteit

De aanduiding CBB60 verwijst naar een familie van gemetalliseerde polypropyleenfilmcondensatoren, gehuisvest in een ronde aluminium of in plastic verpakte aluminium bus, meestal afgewerkt in zwart of grijs met een zelfherstellende diëlektrische film. Deze constructiestijl is wereldwijd de dominante keuze voor toepassingen met AC-motoren, waaronder airconditioners, wasmachines, waterpompen, afzuigventilatoren en plafondventilatoren, grotendeels omdat polypropyleenfilm een laag diëlektrisch verlies, goed zelfherstellend gedrag na kleine spanningspieken en een stabiele capaciteit over een breed temperatuurbereik biedt.

Binnen een CBB60 condensator wordt capaciteit gecreëerd door dunne lagen gemetalliseerde polypropyleenfilm tot een strakke rol te wikkelen. Het verhogen van de microfarad-waarde betekent het toevoegen van meer filmoppervlak, wat fysiek een bredere rol (blik met grotere diameter) of een grotere rol (groter blik) betekent, of beide. Dit is de directe technische reden dat de condensatorafmetingen gestaag toenemen naarmate de capaciteit binnen de CBB60-familie toeneemt - een 1,5 uF-eenheid kan worden gehuisvest in een blikje zo klein als 25 mm in diameter en 45 mm hoog, terwijl een 100 uF-eenheid in dezelfde familie gewoonlijk een blikje nodig heeft met een diameter van ongeveer 50 mm en een hoogte van 100 mm of meer.

Opties voor behuizingsvorm

CBB60-condensatoren worden vervaardigd in zowel ronde (cilindrische) als ovale behuizingsstijlen. Het ovale lichaam is speciaal ontwikkeld voor smalle ruimtes in compressoraansluitkasten en condensorunitpanelen op het dak, waar een ronde bus met dezelfde capaciteit het omringende plaatwerk niet zou kunnen vrijmaken. Ovale eenheden hebben hetzelfde elektrische vermogen als hun ronde tegenhangers bij een gegeven capaciteit en spanning, maar hun voetafdruk wordt anders gemeten: breedte bij dikte bij hoogte, in plaats van diameter bij hoogte.

Algemene CBB60-condensatorgroottes per capaciteit en spanning

De onderstaande tabel geeft een overzicht van de typische CBB60-afmetingen met ronde behuizing bij 450 VAC, de meest voorradige spanning voor ronde motorcondensatoren die worden verkocht in ventilator-, pomp- en kleine compressortoepassingen. De werkelijke afmetingen variëren enigszins per fabrikant, met een paar millimeter, dus de fysieke montagespeling moet altijd worden gecontroleerd aan de hand van het gegevensblad van de specifieke leverancier voordat u in volume bestelt.

Typische afmetingen van ronde CBB60-condensatoren, 450 VAC-classificatie, gebaseerd op algemene industriële catalogusgegevens
Capaciteit (uF)	Diameter (mm)	Hoogte (mm)	Typisch gebruik
2.5	25	45	Plafondventilator, tafelventilator
6	30	50	Afzuigventilator, kleine waterpomp
15	35	65	Wasmachine motor
25	40	70	Gesplitste AC-condensorventilator
50	45	85	Waterputpomp, kleine compressor
100	50	105	Industriële ventilator, grote pompmotor

Een condensatorlabel correct lezen

Elke correct vervaardigde motorcondensator drukt vier stukjes informatie rechtstreeks op het blik af: capaciteit in uF, nominale spanning in VAC, een bedrijfstemperatuurbereik en een veiligheids-/agentschapsmarkering. Op een CBB60-eenheid leest het label doorgaans iets in de buurt van "35uF 450VAC 50/60Hz", gevolgd door een temperatuurcode zoals -25C tot 70C of -40C tot 85C. Als u dit vóór de aankoop correct leest, voorkomt u de twee meest voorkomende veldfouten: het kopen van de verkeerde capaciteit voor de aangesloten motor en het kopen van een spanning die te laag is voor de voeding.

Tolerantiecodes

De meeste CBB60-condensatoren hebben een tolerantie van plus of min 5 procent, gemarkeerd met de letter J, hoewel sommige economy-lijnen plus of min 10 procent gebruiken, gemarkeerd met K. Een condensator die meer dan 10 procent onder de gedrukte waarde is gedaald, wordt algemeen beschouwd als defect en moet worden vervangen in plaats van hergebruikt, omdat een te kleine effectieve capaciteit ervoor zorgt dat de aangesloten motor een hogere bedrijfsstroom trekt en meetbaar heter wordt.

Hoe u de juiste condensatorgrootte voor een motor selecteert

Het selecteren van de condensatorgrootte begint met het typeplaatje van de motor, niet met de oude condensator, omdat een eerder geïnstalleerde condensator mogelijk al de verkeerde vervanging is geweest. De microfaradwaarde op het typeplaatje, indien aanwezig, moet binnen de aangegeven tolerantie liggen. Wanneer het typeplaatje geen condensatorwaarde vermeldt, zoals gebruikelijk is bij generieke ventilator- en pompmotoren, volgt de dimensionering het motorvermogen en de spanning met behulp van standaardreferentiebereiken die zijn opgebouwd uit tientallen jaren veldgegevens.

Controleer de voedingsspanning en het motorvermogen op het typeplaatje.
Pas de capaciteit aan met behulp van de paardenkracht-naar-microfarad-grafiek van de fabrikant, of de waarde die op de defecte eenheid is afgedrukt als deze overeenkomt met de oorspronkelijke specificatie van de motor.
Selecteer een spanningswaarde gelijk aan of hoger dan het origineel, nooit lager.
Controleer de fysieke speling in de klemmenkast of montagebeugel voordat u de behuizingsgrootte definitief maakt.
Controleer of het aansluittype (snelkoppelingsschoenlipjes versus schroefaansluitingen) overeenkomt met de bestaande bedrading.

Een veelgebruikte veldrichtlijn voor enkelfasige motoren is grofweg 1 uF voor elke 25 tot 35 watt van het motorvermogen bij een voeding van 230 V, hoewel dit getal afhankelijk is van het motorontwerp en altijd moet worden beschouwd als een startschatting en niet als vervanging van de door de fabrikant opgegeven waarde.

Dual-run condensatorformaten voor compressor- en ventilatorcombinaties

Centrale airconditioning- en warmtepompcondensatie-units gebruiken vaak een enkele dual-run condensator om zowel de compressor als de buitenventilatormotor uit één blik te bedienen. Deze units hebben drie aansluitingen gemarkeerd met C (gemeenschappelijk), HERM (compressor/hermetisch) en FAN, en zijn gelabeld met twee capaciteitswaarden, bijvoorbeeld 40/5 uF of 55/7,5 uF. Het grotere getal komt altijd overeen met het compressorcircuit en het kleinere getal met het ventilatorcircuit; het omkeren van de aansluitingen beschadigt de condensator niet, maar verhindert dat beide motoren correct starten.

Gebruikelijke dual-run condensatorgroottecombinaties voor residentiële condensatie-units, 370/440VAC dubbel nominaal
Compressor (uF)	Ventilator (uF)	Ongeveer. Kastdiameter (mm)	Ongeveer. Kasthoogte (mm)
25	3	45	75
35	5	50	85
45	7.5	50	95
55	7.5	55	100

Montagestijlen en terminalconfiguraties

Naast de diameter en hoogte omvat de keuze van de condensatorgrootte ook de compatibiliteit van de montagehardware. CBB60-condensatoren worden geleverd met verschillende montagestijlen, en een niet-overeenkomende montagestijl met de beschikbare beugel is een van de meest voorkomende oorzaken van veldretourklachten, zelfs als de elektrische classificatie correct is.

Stud-montage: een draadeind op de basis, meestal 8 mm of 10 mm, past in een metalen beugel en is vastgezet met een moer - gebruikelijk bij condensatie-units op het dak en buiten die worden blootgesteld aan trillingen.
Riembevestiging: een metalen band klemt rond het bliklichaam - gebruikelijk bij kleinere ventilator- en pompmotoren met beperkte interne ruimte.
Vliegende lood- of spadeterminal: snelaansluitlipjes aan de bovenkant van de bus voor directe opsteekbare draadverbindingen, standaard op de meeste compacte CBB60-units.
Schroefaansluiting: te vinden op industriële eenheden met een hogere capaciteit waar de draaddikte groter is en een opdruklipje niet geschikt is voor de betreffende stroom.

Temperatuur, rimpelstroom en levensduur

De grootte van de condensator en de nominale levensduur zijn met elkaar verbonden door middel van warmte. Elke microfarad film genereert een kleine hoeveelheid intern verlies onder AC-rimpelstroom, en dat verlies moet via het blikoppervlak worden afgevoerd. Een condensator die voor zijn toepassing te klein is, heeft een hogere relatieve rimpelstroomdichtheid en veroudert sneller, terwijl een eenheid met de juiste afmetingen dezelfde warmtebelasting over een groter filmoppervlak verspreidt en langer meegaat onder identieke bedrijfsomstandigheden.

Testgegevens van fabrikanten beoordelen gewoonlijk CBB60-condensatoren 2.000 tot 3.000 uur van continu bedrijf bij de maximale nominale temperatuur, waarbij de levensduur in de praktijk kan worden uitgebreid tot 8 tot 15 jaar in typische residentiële bedrijfscycli waarbij de condensator niet continu wordt bekrachtigd bij volledige rimpelstroom. De invloed van de omgevingstemperatuur heeft een buitensporig groot effect: voor elke 10 graden Celsius boven het nominale maximum wordt de verwachte levensduur van de condensator gewoonlijk geschat op ongeveer de helft. Dit is de reden waarom buitencondensatorcondensatoren die in direct zonlicht zijn gemonteerd de neiging hebben eerder uit te vallen dan binnenunits van dezelfde grootte en hetzelfde vermogen.

Tekent dat een condensatorgrootte verkeerd is gekozen

Een condensator die de verkeerde maat heeft voor zijn motor, faalt zelden geruisloos. De onderstaande symptomen verschijnen doorgaans binnen enkele dagen tot enkele weken nadat een onjuist vervangingsonderdeel is geïnstalleerd.

Veel voorkomende veldsymptomen die verband houden met onjuiste condensatorafmetingen
Symptoom	Waarschijnlijk maatfout
Motor bromt maar start niet	Capaciteit te laag voor motor
Motor wordt warm, hoger stroomverbruik	Capaciteit te hoog voor motor
Kan binnen enkele weken uitstulpen of gaatjes vertonen	Spanningsbereik te laag voor voeding
Herhaaldelijk hinderlijk struikelen bij het starten	Verkeerde dual-run-verdeling tussen compressor- en ventilatorwaarden

Veelgestelde vragen

Kan ik een CBB60-condensator gebruiken met een iets hogere microfarad-waarde dan het origineel?

Een kleine verhoging, doorgaans binnen de tolerantiemarge van plus of min 5 tot 10 procent die al in de meeste eenheden is ingebouwd, is acceptabel. Als u zinvol boven dat bereik gaat, neemt de bedrijfsstroom en de motorwarmte toe, en dit wordt niet aanbevolen, ook al start de motor mogelijk nog steeds.

Is een groter fysiek geval altijd een hogere microfarad-waarde?

Over het algemeen wel, binnen de productlijn en spanningswaarde van dezelfde fabrikant, aangezien er meer film nodig is voor meer capaciteit. De behuizingsgrootte verandert echter ook met de spanningswaarde en met de interne wikkelingsdichtheid van verschillende fabrikanten, dus twee condensatoren met dezelfde microfarad-waarde van verschillende leveranciers kunnen merkbaar verschillende blikafmetingen hebben.

Wat gebeurt er als de behuizing te groot is voor de originele montagebeugel?

Een CBB60-condensator met ovale behuizing met hetzelfde elektrische vermogen is meestal verkrijgbaar als directe vervanging waar een rond blik fysiek niet past, en het op afstand monteren van de condensator met verlengde kabels buiten de originele beugel is ook een geaccepteerde praktijkpraktijk, op voorwaarde dat de kabels goed geïsoleerd en beveiligd zijn.

Moeten CBB60-condensatoren worden ontladen voordat ze worden gebruikt?

Ja. Een bedrijfscondensator kan een opgeslagen lading vasthouden nadat het motorcircuit is uitgeschakeld, en deze moet via de klemmen worden ontladen met een geïsoleerd weerstandsgereedschap voordat deze wordt losgekoppeld of van een beugel wordt verwijderd.

Waarom wegen twee condensatoren met dezelfde uF-waarde soms verschillend?

Gewichtsverschillen komen meestal voort uit het materiaal van het blikje (aluminium versus een lichtere, met hars gevulde behuizing) en uit de dichtheid van de filmwikkeling. Gewicht alleen is geen betrouwbare indicator voor de elektrische prestaties en mag niet worden gebruikt om de kwaliteit van de condensator te beoordelen.

Waarom polypropyleenfilm de standaard werd voor CBB60-condensatoren

Voordat polypropyleenfilm tegen lage kosten overal verkrijgbaar werd, werd de motor vaak bediend door papier-diëlektrische of met olie gevulde condensatoren. Die ontwerpen hadden echte nadelen: papieren diëlektrica absorbeerden in de loop van de tijd vocht, wat de lekstroom verhoogde en uiteindelijk een thermische overstroming in het blik veroorzaakte, terwijl met olie gevulde eenheden zwaarder waren, duurder om op grote schaal te vervaardigen en een lekkagerisico vormden als de afdichting verslechterde. Gemetalliseerde polypropyleenfilm loste de meeste van deze problemen in één keer op door een diëlektricum aan te bieden dat van nature bestand is tegen vochtabsorptie, mechanisch stabiel is over een grote temperatuurschommeling en zelfherstellend na een plaatselijke diëlektrische storing.

Zelfherstellend gedrag verdient speciale aandacht omdat het rechtstreeks van invloed is op hoe lang een bepaalde condensatorgrootte binnen de nominale tolerantie blijft. Wanneer een microscopisch zwak punt in de film een tijdelijke spanningspiek ervaart, brandt de extreem dunne laag verdampt metaal rond dat punt weg in een kleine, ingeperkte gebeurtenis, waardoor de fout wordt geïsoleerd zonder de totale capaciteit van de wikkeling wezenlijk te verminderen. Een condensator gebouwd op papier of een standaard olie-diëlektricum heeft deze eigenschap niet, dus een fout in een oudere condensator zou veel eerder escaleren tot een volledige kortsluiting dan tot een kleine plaatselijke gebeurtenis. Dit is een van de onderliggende redenen waarom de constructie in CBB60-stijl vanaf de jaren negentig oudere diëlektrische typen in bijna elke motortoepassing verdrong.

Metallisatiedikte en de relatie ervan met de condensatorgrootte

De dikte van de gemetalliseerde laag die op de polypropyleenfilm wordt afgezet, is een variabele die fabrikanten opzettelijk afstemmen. Een dunnere metallisatielaag verbetert het zelfherstellende gedrag omdat er minder energie nodig is om het breukpunt te verdampen, maar verhoogt ook de equivalente serieweerstand van de wikkeling, wat op zijn beurt de interne verwarming onder rimpelstroom verhoogt. Een dikkere metallisatielaag verlaagt de weerstand en verwarming, maar zorgt ervoor dat het zelfherstelproces minder beperkt blijft. Gerenommeerde CBB60-fabrikanten wegen deze afweging af tegen de beoogde spanning en capaciteit voor elke specifieke behuizingsgrootte, wat deel uitmaakt van de reden waarom de condensatorgrootte niet kan worden behandeld als een puur geometrische berekening - de interne filmspecificatie voor een 370V-eenheid is niet simpelweg een verkleinde versie van een 450V-eenheid met dezelfde capaciteit.

CBB60 vergeleken met verwante filmcondensatorfamilies

De CBB-aanduiding omvat een bredere familie van gemetalliseerde polypropyleencondensatoren, en kopers die componenten voor motortoepassingen kopen, komen soms aangrenzende onderdeelfamilies tegen die er hetzelfde uitzien, maar zijn ontworpen voor verschillende toepassingen. Als u deze verschillen begrijpt, voorkomt u dat er verderop in de toeleveringsketen een mismatch in omvang of toepassing ontstaat.

Vergelijking van gewone filmcondensatoren uit de CBB-familie die worden gebruikt in motor- en apparaatcircuits
Typ	Typisch geval	Primaire plicht	Gemeenschappelijk capaciteitsbereik
CBB60	Rond of ovaal aluminium blikje	Continue motorloop	1,5 tot 100 uF
CBB61	Plat rechthoekig harsblok	Snelheid en werking van de plafondventilator	1 tot 20 uF
CBB65	Zware ronde bus	Aircocompressor draait	15 tot 60 uF
CBB20	Kleine radiale doos	Audio- en elektronische filtering, geen motorstart/run	0,001 tot 10 uF

Hiervan zijn CBB60 en CBB65 de twee families die het vaakst door elkaar worden vervangen in het veld, omdat beide condensatoren met ronde blik en continu bedrijf zijn. CBB65 is over het algemeen de zwaardere aanduiding die is gereserveerd voor compressorcircuits met een hogere rimpelstroom, en de behuizingsgrootte bij een bepaalde capaciteit is vaak marginaal groter dan een gelijkwaardige CBB60 om tegemoet te komen aan de extra thermische marge.

Stapsgewijze installatierichtlijnen voor condensatoren met de juiste afmetingen

Zelfs een condensator met de juiste afmetingen kan door slechte installatiepraktijken ineffectief of gevaarlijk worden. De onderstaande volgorde weerspiegelt de standaard praktijkpraktijk die wordt gebruikt bij HVAC-, pomp- en algemene motoronderhoudswerkzaamheden.

Schakel de stroom uit bij de stroomonderbreker of ontkoppelschakelaar en controleer de nulspanning met een meter voordat u bedrading aanraakt.
Ontlaad de bestaande condensator via de aansluitingen met behulp van een geïsoleerd ontladingsgereedschap, zelfs als het vermoeden bestaat dat de eenheid al leeg is, aangezien een gedeeltelijk defecte condensator nog steeds een gevaarlijke lading kan bevatten.
Maak een foto of label de bestaande bedrading voordat u deze loskoppelt, vooral bij dual-run condensatoren waarbij de C-, HERM- en FAN-aansluitingen opnieuw moeten worden aangesloten op de juiste nieuwe aansluiting.
Verwijder de oude condensator uit de montagebeugel of band en controleer of de vervanging overeenkomt met de capaciteit, het spanningsbereik en de aansluitingsindeling voordat u deze plaatst.
Zet de nieuwe condensator in de beugel vast, zodat trillingen tijdens de werking van de motor de klemverbindingen na verloop van tijd niet kunnen losmaken.
Sluit de bedrading opnieuw precies aan zoals aangegeven, herstel de stroomvoorziening en observeer het start- en werkingsgedrag van de motor gedurende ten minste één volledige inschakelduur voordat u de behuizing sluit.

Oriëntatie- en goedkeuringsoverwegingen

De condensatorgrootte heeft een wisselwerking met de installatierichting op manieren die gemakkelijk over het hoofd worden gezien. Verticaal gemonteerde ronde condensatoren moeten over het algemeen worden geïnstalleerd met de ontluchtings- of drukontlastingsfunctie aan de bovenkant van de bus naar boven en onbelemmerd, aangezien deze functie is ontworpen om de interne druk veilig te laten ontsnappen als de eenheid uitvalt, en het blokkeren ervan met bedrading of een behuizingspaneel vernietigt die veiligheidsfunctie. Horizontaal gemonteerde eenheden hebben voldoende radiale speling rond het ventilatiegebied nodig om hetzelfde veilige ontgrendelingspad mogelijk te maken, wat een krappere beperking wordt naarmate de behuizingsdiameter toeneemt met een hogere capaciteit.

Een condensator testen op zijn nominale grootte vóór hergebruik

Veldtechnici testen routinematig een verdachte condensator voordat ze deze afkeuren, aangezien een condensator die op het etiket de verkeerde maat of classificatie lijkt te hebben, niet altijd daadwerkelijk defect is, en omgekeerd kan een condensator die er fysiek intact uitziet, ver buiten de nominale tolerantie zijn gekomen. Een digitale multimeter met een speciaal capaciteitsbereik, of een speciaal gebouwde condensatortester, is het standaardinstrument voor deze controle.

Het interpreteren van een capaciteitsmeterwaarde ten opzichte van de afgedrukte waarde
Gemeten waarde versus nominale uF	Interpretatie
Binnen plus of min 5 tot 10 procent	De condensator valt binnen de normale tolerantie en kan in bedrijf blijven
10 tot 20 procent onder de beoordeling	Vroege degradatie; nauwlettend in de gaten houden of vervanging plannen
Ruim 20 procent onder de beoordeling	Vervang onmiddellijk, de motor loopt het risico moeilijk te starten of oververhit te raken
Nul of open lezing	Interne wikkeling is niet geopend, condensator moet worden vervangen

Een meterstand die merkbaar boven de nominale waarde ligt, in plaats van eronder, komt minder vaak voor, maar kan duiden op een interne kortsluiting over een deel van de wikkeling, die zich elektrisch gedraagt als extra capaciteit tot aan het punt van volledige uitval. Elke aflezing die betekenisvol in een van beide richtingen afwijkt, moet worden behandeld als een reden voor vervanging in plaats van voor voortgezette service.

Omgevingsfactoren die de keuze van de condensatorgrootte beïnvloeden

Het selecteren van een condensatorgrootte is niet louter een elektrische oefening als er eenmaal rekening wordt gehouden met de installatieomgeving. Condensatie-units voor buiten, apparatuur op het dak en installaties op zee of aan de kust stellen allemaal extra eisen aan de fysieke behuizing die verder gaan dan het elektrische basisvermogen.

Locaties met hoge omgevingstemperaturen

In regio's waar de buitentemperatuur regelmatig de 40°C overschrijdt, is het specificeren van een condensator die één fysieke grootteklasse groter is dan het strikte elektrische minimum een gebruikelijke technische praktijk, aangezien het grotere filmoppervlak de stijging van de bedrijfstemperatuur verlaagt ten opzichte van een eenheid met kleine afmetingen en de verwachte levensduur onder aanhoudende hittebelasting direct verlengt.

Vochtige en kustomgevingen

Met zout beladen lucht versnelt de corrosie van het aluminium blikje en de terminalhardware, wat de integriteit van de afdichting kan aantasten die de interne filmwikkeling beschermt tegen het binnendringen van vocht. Condensatoren die zijn gespecificeerd voor gebruik aan de kust of op zee, maken gewoonlijk gebruik van een met hars gecoate of volledig met plastic omhulde blikconstructie in plaats van blank aluminium, en deze coating voegt een klein bedrag toe aan de totale afmetingen van de behuizing waarmee rekening moet worden gehouden bij het bevestigen van de montagespeling.

Trillingszware installaties

Motoren die op trillende platforms zijn gemonteerd, waaronder enkele landbouwpompen en industriële ventilatorinstallaties, profiteren van op spijkers gemonteerde condensatoren die zijn vastgezet met een borgring in plaats van op een riem gemonteerde eenheden, aangezien aanhoudende trillingen geleidelijk een riemklem kunnen losmaken en het condensatorlichaam tegen de aansluitdraden kunnen laten bewegen, waardoor uiteindelijk de geleidingsdraad vermoeid raakt op het punt waarop deze het blik verlaat.

Overwegingen bij opslag, houdbaarheid en bulkaankoop

Kopers die CBB60-condensatoren in grote hoeveelheden afnemen voor de productie van apparatuur of de groothandel, moeten rekening houden met de opslagomstandigheden als onderdeel van het totale planningsproces voor omvang en voorraad. In tegenstelling tot elektrolytische condensatoren hoeven gemetalliseerde polypropyleenfilmeenheden geen periodieke reforming te ondergaan en hebben ze een lange, stabiele houdbaarheid als ze op de juiste manier worden bewaard, maar slechte opslagpraktijken kunnen de prestaties nog steeds verslechteren voordat de condensator ooit wordt geïnstalleerd.

Bewaar in een droge omgeving met een relatieve vochtigheid van minder dan ongeveer 75 procent om vochtmigratie bij de eindafdichtingen te voorkomen.
Houd de voorraad uit de buurt van direct zonlicht en uit de buurt van warmtebronnen zoals radiatoren of buitenmuren van magazijnen die aan de volle zon worden blootgesteld.
Organiseer de inventaris op basis van capaciteit en kastgrootte, aangezien twee dozen met visueel vergelijkbare condensatoren met verschillende microfarad-waarden een veelvoorkomende bron van pickfouten zijn op een drukke productielijn.
Roteer eerst ouder materiaal, vooral voor eenheden met een hogere capaciteit, waar de filmwikkelingsdichtheid groter is en elk langzaam binnendringend vocht een proportioneel groter oppervlak heeft om op in te werken.

Voor bulkaankoopbeslissingen standaardiseren kopers vaak op een kleiner aantal behuizingsgroottes die de meest voorkomende capaciteits- en spanningscombinaties dekken die in een productlijn worden gebruikt, in plaats van elke tussenliggende waarde op voorraad te hebben. Deze aanpak ruilt een kleine hoeveelheid overspecificatie op motoren met een lagere vraag in voor een betekenisvol vereenvoudigd voorraadbeheer, minder voorraadeenheden en een sterkere prijs per eenheid van de fabrikant bij hogere ordervolumes.

Belangrijke terminologiereferentie

Verklarende woordenlijst van termen die vaak worden gebruikt bij het specificeren van condensatorgroottes
Termijn	Betekenis
MFD	Oudere afkorting voor microfarad, nog steeds gedrukt op veel condensatorlabels naast of in plaats van uF
VAC	Volt wisselstroom, de spanning die de condensator continu kan weerstaan
Rimpelstroom	De wisselstroom die tijdens normaal motorbedrijf door de condensator vloeit, de primaire bron van interne verwarming
Diëlektrisch	De isolerende filmlaag, polypropyleen in een CBB60, die de gemetalliseerde geleidende lagen scheidt
Zelfgenezend	De eigenschap van gemetalliseerde film die een gelokaliseerde diëlektrische fout isoleert zonder volledige kortsluiting
Drukontlastingsventiel	Een ingekerfd of reliëfgedeelte van de bovenkant van het blik, ontworpen om veilig te openen als er tijdens het falen interne druk wordt opgebouwd
Dubbellopende condensator	Eén blikje bevat twee afzonderlijke capaciteitswaarden die een gemeenschappelijke aansluiting delen, meestal voor compressor en ventilator
