Kan ik CBB60 vervangen door CBB65?

Kan ik CBB60 vervangen door CBB65? Het directe antwoord

Het korte antwoord is: in de meeste gevallen nee – u moet a. niet rechtstreeks vervangen CBB60 condensator met een CBB65 zonder de specificaties van uw toepassing zorgvuldig te verifiëren. Hoewel beide EENC-motorcondensatoren zijn die dezelfde basisfunctie delen: het verbeteren van de motorefficiëntie en de arbeidsfactor, verschillen ze aanzienlijk wat betreft fysieke constructie, behuizingsontwerp, spanningswaarden en beoogde installatieomgeving. EENls u de een voor de ander verwisselt zonder deze verschillen te begrijpen, kan dit leiden tot defecten aan de apparatuur, voortijdige condensatorstoringen of zelfs een veiligheidsrisico.

Dat gezegd hebbende, zijn er specifieke scenario's waarin een CBB65 kan worden gebruikt als een functionele vervanging voor een CBB60, op voorwaarde dat de capaciteitswaarde, de spanningswaarde en de terminalconfiguratie compatibel zijn. In dit artikel wordt alles besproken wat u moet weten voordat u de overstap maakt.

Wat is een CBB60-condensator?

A CBB60 condensator is een cilindrische filmtype AC-motorcondensator, ondergebracht in een plastic behuizing. Het wordt vervaardigd in overeenstemming met de Chinese nationale norm GB/T 3667 en wordt veel gebruikt in eenfasige inductiemotoren voor toepassingen zoals waterpompen, wasmachines, elektrisch gereedschap en kleine compressoren. Het voorvoegsel "CBB" geeft aan dat het een gemetalliseerde polypropyleenfilmcondensator is, terwijl "60" verwijst naar de specifieke productserie die is ontworpen voor motorbediening.

De belangrijkste kenmerken van de CBB60 zijn onder meer:

• Cilindrische vorm met een kunststof (meestal polypropyleen) buitenschaal
• Gemeenschappelijk capaciteitsbereik: 1 µF tot 100 µF
• Neeminale spanning: typisch 250VAC of 450VAC
• Bedrijfstemperatuurbereik: -40°C tot 70°C (standaard)
• Draadkabel- of kabelschoenaansluitingen
• Niet specifiek ontworpen voor buitenomgevingen of omgevingen ondergedompeld in olie

De CBB60 is wereldwijd een van de meest gebruikte motorcondensatoren, vooral in pompmotoren en kleine huishoudelijke apparaten. De plastic behuizing maakt hem lichtgewicht en kosteneffectief, maar beperkt ook de weerstand tegen vocht, olie en hoge omgevingstemperaturen in vergelijking met tegenhangers in metaal.

Wat is een CBB65 condensator ?

A CBB65 condensator is ook een AC-motorcondensator van gemetalliseerde polypropyleenfilm, maar deze heeft een ronde aluminium (metalen) busbehuizing in plaats van een plastic omhulsel. Dit ontwerp maakt hem aanzienlijk robuuster en geschikt voor zware omstandigheden. De CBB65 is het standaard condensatortype dat wordt gebruikt airconditioningcompressoren, HVAC-systemen en koelapparatuur — toepassingen waarbij de omgevingstemperatuur, vochtigheid en trillingsniveaus veel hoger zijn dan bij typische huishoudelijke motortoepassingen.

De belangrijkste kenmerken van de CBB65 zijn onder meer:

• Ronde aluminium metalen busbehuizing (oliegevuld of droge film)
• Gemeenschappelijk capaciteitsbereik: 5 µF tot 60 µF (enkele) of dubbele sectieconfiguraties
• Neeminale spanning: typisch 370VAC of 440VAC
• Bedrijfstemperatuur: tot 85°C of 105°C in versies met hoge temperatuurbestendigheid
• Spade-terminals (snelkoppeling) aan de bovenkant
• Ontworpen voor continu gebruik in gesloten of zeer warme omgevingen

De aluminium behuizing van de CBB65 zorgt ook voor een betere zelfherstel en warmteafvoer vergeleken met de met plastic omhulde CBB60. Dit maakt hem de voorkeurskeuze overal waar de condensator in een afgedichte eenheid is gemonteerd (zoals een compressorbehuizing) waar de bedrijfstemperaturen routinematig hoger zijn dan wat een CBB60-kunststofbehuizing veilig kan verdragen.

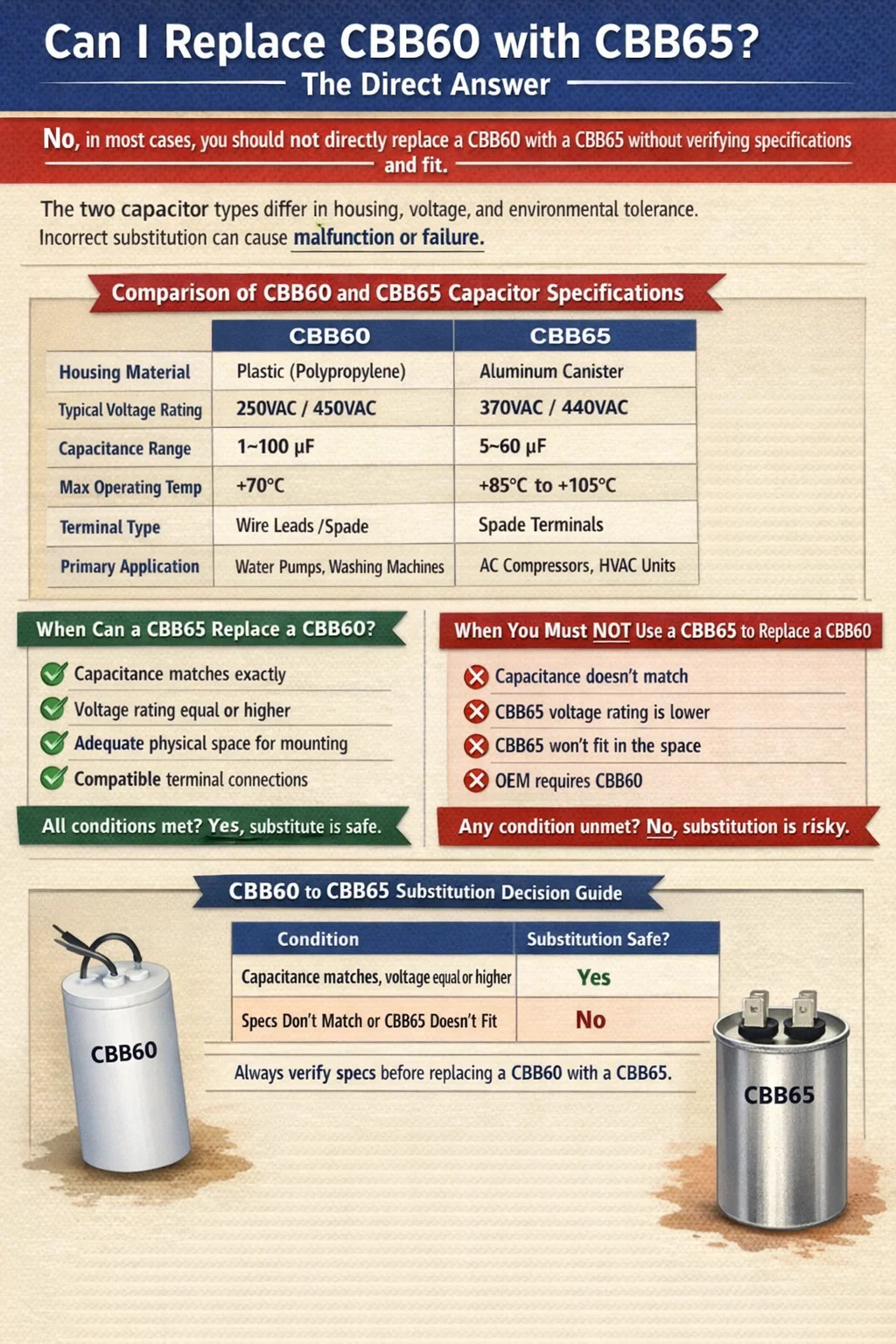

CBB60 versus CBB65: vergelijking van specificaties naast elkaar

Het begrijpen van de technische verschillen tussen deze twee typen condensatoren is essentieel voordat u enige vervanging probeert. De onderstaande tabel geeft een overzicht van de belangrijkste specificatieverschillen:

Belangrijkste redenen waarom CBB60 en CBB65 niet vrij uitwisselbaar zijn

Verschillende behuizing en fysieke afmetingen

Het meest direct voor de hand liggende verschil is de fysieke vorm. De CBB60 heeft een lange, slanke cilindrische behuizing van plastic, terwijl de CBB65 een gedrongen, brede aluminium busvorm heeft. Deze twee vormen hebben niet dezelfde montagebeugels of voetafdrukken van de behuizing. Als u een onderdeel vervangt in een pompmotorhuis dat is ontworpen rond het profiel van de CBB60, zal een CBB65-bus fysiek niet zonder aanpassingen in dezelfde ruimte passen. Het forceren van een incompatibele vormfactor in een krap motorcompartiment veroorzaakt mechanische spanning en mogelijke schade aan omliggende componenten.

Verschillen in spanningswaarde kunnen storingen veroorzaken

CBB60-condensatoren worden vaak gebruikt 250VAC en 450VAC versies, terwijl CBB65-eenheden doorgaans een nominaal vermogen hebben 370VAC of 440VAC . Als u een 250VAC CBB60 gebruikt in een 220V-motorcircuit en probeert een 370VAC CBB65 te vervangen, zal de discrepantie van de spanningswaarde de andere kant op gaan (het gebruik van een CBB60 met een lager vermogen in een circuit dat een onderdeel met een 370VAC-rating nodig heeft) resulteren in voortijdige diëlektrische doorslag, uitpuilen en uiteindelijk falen van de condensator, soms met gewelddadige gevolgen. Bij het vervangen van condensatoren moet u altijd de oorspronkelijke spanningswaarde evenaren of overschrijden.

Temperatuurtolerantie is een probleem in de echte wereld

Een standaard CBB60-condensator heeft een vermogen om te werken op maximaal 70°C . Dit is prima voor een pompmotor in een goed geventileerde omgeving. Als u echter probeert een CBB60 in een airconditioningcompressor te gebruiken (wat de oorspronkelijke omgeving van de CBB65 is), kunnen de omgevingstemperaturen in de buurt van de compressor routinematig 80–90°C bereiken of overschrijden. Onder die omstandigheden zal de plastic behuizing van een CBB60 zachter worden, kan de interne film sneller verslechteren en zal de levensduur van de componenten dramatisch afnemen. De aluminium behuizing van de CBB65 en het hoogwaardige diëlektrisch materiaal zijn speciaal ontworpen om deze voortdurende blootstelling aan hitte aan te kunnen.

Compatibiliteit van terminals en bedrading

CBB60-condensatoren maken vaak gebruik van draadgeleiders - blanke of geïsoleerde draden die de basis of bovenkant verlaten - terwijl CBB65-condensatoren universeel spade-aansluitingen (vlag) aan de bovenkant van de bus gebruiken. Als de bestaande kabelboom in uw motor draadconnectoren heeft die zijn ontworpen voor een CBB60, vereist aansluiting op de spade-aansluitingen van een CBB65 extra connectoren of herbedrading. In professionele reparatiecontexten is dit beheersbaar, maar in een scenario voor snelle vervanging ter plaatse creëren niet-overeenkomende terminals losse verbindingen die vonken kunnen veroorzaken, oververhit kunnen raken of periodieke storingen kunnen veroorzaken.

Wanneer kan een CBB65 een CBB60 vervangen?

Ondanks de hierboven geschetste verschillen zijn er legitieme omstandigheden waarin een CBB65 veilig kan dienen als vervanging voor een CBB60. Aan deze voorwaarden moet allemaal tegelijkertijd worden voldaan:

• Bijpassende capaciteitswaarde: De µF-classificatie van de CBB65 moet hetzelfde zijn als die van de CBB60 die wordt vervangen. Een motor die is gespecificeerd voor een bedrijfscondensator van 20 µF kan niet veilig draaien op een eenheid van 25 µF of 15 µF zonder het motorcircuit opnieuw te ontwerpen.
• Gelijke of hogere spanning: Als de originele CBB60 een vermogen van 450 VAC had, moet u een CBB65 gebruiken die ook een vermogen van 450 VAC of hoger heeft. U kunt een 370VAC CBB65 niet gebruiken ter vervanging van een 450VAC CBB60.
• Fysieke ruimte en montageaccommodatie: Er moet voldoende ruimte in de motorbehuizing zijn voor het bredere, kortere profiel van de CBB65-bus, en er moeten geschikte beugels of hardware beschikbaar zijn om deze goed vast te zetten.
• Terminalcompatibiliteit of aanpasbare bedrading: Er moeten spade-connectoren of adapters beschikbaar zijn om de CBB65 aan te sluiten op de bestaande draadleidingen van het motorcircuit.
• Aanvaardbare frequentieclassificatie: Beide typen zijn ontworpen voor 50/60 Hz-systemen. Controleer of de motorfrequentie overeenkomt met de specificatie van de condensator.

Als aan alle vijf bovenstaande voorwaarden is voldaan, is een CBB65 elektrisch compatibel met een CBB60-toepassing. Omdat de CBB65 een robuustere behuizing en een hogere thermische tolerantie heeft, kan hij zelfs als een upgrade op het gebied van duurzaamheid — vooral als de motor in een warme of vochtige omgeving werkt. Sommige reparatietechnici gebruiken routinematig CBB65-eenheden om CBB60-condensatoren in buitenpompinstallaties te vervangen, juist vanwege de betere omgevingsafdichting van de aluminium behuizing.

Wanneer u een CBB65 niet mag gebruiken ter vervanging van een CBB60

Er zijn even duidelijke situaties waarin vervanging nooit mag worden geprobeerd, ongeacht de beschikbare oplossingen:

• De vereiste capaciteitswaarde is niet beschikbaar in CBB65: CBB65-eenheden variëren doorgaans van 5 µF tot 60 µF. Als uw CBB60-toepassing een condensator van 1 µF, 2 µF of 80 µF vereist, bestaat er voor deze waarden geen passende CBB65 op de markt.
• Ruimtebeperkingen maken fysieke fit onmogelijk: In compacte motorbehuizingen – zoals die in trommels van wasmachines of dompelpompen – is er geen ruimte voor de grotere diameter van de CBB65.
• De fabrikant van de originele uitrusting specificeert CBB60 voor garantie- of certificeringsdoeleinden: Het vervangen van een gecertificeerd onderdeel door een niet-gespecificeerd type kan garanties ongeldig maken, veiligheidsinspecties mislukken of productconformiteitsvereisten in gereguleerde industrieën schenden.
• De nominale spanning van beschikbare CBB65-units is lager dan vereist: Verlaag nooit de spanning van een bedrijfscondensator. Als u dit wel doet, bent u verzekerd van voortijdig falen en mogelijk gevaar.

Praktische gids: Compatibiliteit controleren vóór vervanging

Voordat u een CBB60-condensator vervangt door een CBB65, voert u de volgende verificatiestappen uit:

1. Lees het label op de originele CBB60-condensator. Let op de capaciteit (in µF), de spanning (VAC), de frequentie (Hz) en eventuele markeringen van de temperatuurklasse.
2. Identificeer de CBB65-eenheid die u wilt gebruiken. Controleer of deze exact overeenkomt met de capaciteit en voldoet aan de nominale spanning of deze overtreft.
3. Meet de beschikbare fysieke ruimte in het motorhuis met behulp van remklauwen. Vergelijk de diameter en hoogte van de CBB65 met de beschikbare holte.
4. Controleer het terminaltype en de bedrading. Bepaal of u spade-to-wire-adapters nodig heeft en of deze adapters geschikt zijn voor de stroom en spanning van het circuit.
5. Controleer de bedrijfsomgeving van de motor. Als de motor boven een omgevingstemperatuur van 70°C werkt, is het hogere thermische vermogen van de CBB65 feitelijk een voordeel. Als het onder de 70°C werkt in een schone, droge binnenruimte, verdient een vergelijkbare CBB60-vervanger de voorkeur.
6. Test het circuit na vervanging. Gebruik na de installatie een stroomtang om te controleren of de motor de verwachte bedrijfsstroom trekt. Een ongewone trek kan duiden op een capaciteitsmismatch die de motorprestaties beïnvloedt.

Inzicht in het falen van de CBB60-condensator en waarom de juiste vervanging belangrijk is

CBB60-condensatoren falen om verschillende goed gedocumenteerde redenen, en het begrijpen van deze faalmodi helpt verduidelijken waarom het kiezen van de juiste vervanging zo belangrijk is:

Thermische veroudering

Elke stijging van de bedrijfstemperatuur met 10 °C halveert grofweg de levensduur van een filmcondensator – een algemeen bekend verband dat bekend staat als de Arrhenius-vergelijking, toegepast op condensatorveroudering. Een CBB60 met een classificatie voor 70°C die continu op 80°C werkt omdat hij in een warm motorcompartiment wordt geplaatst, zal ongeveer tweemaal het verwachte tarief . Dit is de reden waarom het gebruik van een CBB65 (gespecificeerd tot 85°C of 105°C) in een omgeving met hoge temperaturen een aanzienlijk langere levensduur oplevert, zelfs als de twee eenheden identieke capaciteits- en spanningswaarden hebben.

Overspanningsstress

Spanningspieken – veroorzaakt door schakeltransiënten, schommelingen in het elektriciteitsnet of tegen-EMF van de motor – belasten de diëlektrische film in zowel de CBB60- als de CBB65-condensatoren. Een condensator die werkt op 90-95% van de nominale spanning heeft een aanzienlijk kortere levensduur dan een condensator die werkt op 70-80% van de nominale spanning. Wanneer u een vervanging kiest, kies dan een eenheid met een spanningswaarde 20–30% boven de werkelijke circuitspanning is een goede techniekpraktijk. In een 220V-circuit bieden een 450VAC CBB60 of een 440VAC CBB65 bijvoorbeeld beide een gezonde veiligheidsmarge.

Binnendringend vocht

De kunststof behuizing van een CBB60 is na verloop van tijd beter doorlaatbaar voor vocht dan de afgesloten aluminium bus van de CBB65. In buitenpompinstallaties, zwembadapparatuur of elke toepassing waarbij de motor wordt blootgesteld aan vocht of opspattend water, biedt de metalen behuizing van de CBB65 een aanzienlijk betere bescherming tegen door vocht veroorzaakte storingen. Dit is een legitieme reden waarom sommige pompreparatiespecialisten ervoor kiezen om te upgraden van CBB60 naar CBB65 bij het herbouwen van motoren voor gebruik buitenshuis, zelfs als de oorspronkelijke specificatie een CBB60 voorschreef.

Veel voorkomende toepassingen waarbij deze vraag naar voren komt

De vraag over de vervanging van CBB60 naar CBB65 komt het vaakst voor in de volgende reparatie- en onderhoudsscenario's:

Reparatie van waterpomp

CBB60-condensatoren zijn de standaard in enkelfasige waterpompmotoren. Pompcondensatoren variëren doorgaans van 8 µF tot 30 µF bij 450VAC . Wanneer de originele CBB60 het begeeft, hebben technici soms CBB65-units op voorraad en vragen zich af of ze deze kunnen gebruiken. Voor buitenpompen is een CBB65 met bijpassende specificaties een acceptabel en vaak de voorkeur verdienend alternatief vanwege de betere afdichting tegen omgevingsinvloeden. Bij dompelpompen met een zeer krappe behuizing kan fysieke aanpassing de verwisseling verhinderen.

Motorcondensatoren voor wasmachines

Wasmachines gebruiken gewoonlijk CBB60-condensatoren in hun trommelaandrijfmotoren, vaak in de Bereik van 6 µF tot 12 µF bij 450VAC . De motorbehuizing in een wasmachine is compact en niet ontworpen voor de CBB65-vormfactor. Fysieke fit is hier doorgaans het grootste obstakel, waardoor een vergelijkbare CBB60-vervanging de meer praktische keuze is.

Airconditioning en HVAC-systemen

Dit is echt het thuisgebied van de CBB65. Airconditioningcompressoren en ventilatormotoren gebruiken vrijwel uitsluitend CBB65-condensatoren. Als iemand vraagt ​​of hij een CBB60 kan gebruiken om een ​​defecte CBB65 in een AC-unit te vervangen – het omgekeerde van de hoofdvraag – is het antwoord onder de meeste omstandigheden resoluut nee, omdat de CBB60 de thermische en omgevingscondities in een compressorunit niet gedurende een zinvolle levensduur zal overleven.

Elektrisch gereedschap en kleine machines

Sommige grotere elektrische gereedschappen met eenfasige inductiemotoren, zoals tafelzagen, slijpmachines en stofafscheiders, gebruiken CBB60-condensatoren. Deze motoren worden doorgaans gebruikt in werkplaatsomgevingen bij gematigde temperaturen. De originele CBB60-specificatie is hier over het algemeen van toepassing, en vervanging door een CBB65 is mogelijk als de afmetingen dit toelaten, maar biedt geen betekenisvol voordeel ten opzichte van een goed beoordeelde CBB60-vervanging.

Wat gebeurt er als u de verkeerde condensator gebruikt?

Het gebruik van een incompatibele condensator – of het nu een verkeerde capaciteit, een verkeerde spanning of een verkeerd type is – in een motorcircuit resulteert niet altijd in onmiddellijke storing. Soms start de motor en lijkt deze normaal te draaien, om weken of maanden later problemen te krijgen. Als u begrijpt wat er misgaat, kunt u onderstrepen waarom de juiste specificatie belangrijk is:

• Verkeerde capaciteit (te hoog): De motor kan oververhit raken als gevolg van een te hoge start- of bedrijfsstroom. De wikkelingsisolatie wordt sneller afgebroken, waardoor de levensduur van de motor wordt verkort. De gemeten bedrijfsstroom zal doorgaans hoger zijn dan de specificatie op het typeplaatje.
• Verkeerde capaciteit (te laag): Het kan zijn dat de motor er niet in slaagt het volledige koppel te ontwikkelen, met een lager rendement draait, moeite heeft om onder belasting te starten of overmatige trillingen en lawaai produceert.
• Onderspanningscondensator: De diëlektrische film breekt geleidelijk af onder de aanhoudende overbelasting. De condensator kan uitpuilen, lekken of scheuren, wat in sommige gevallen een kleine brand kan veroorzaken of scherpe rook uit de plastic behuizing kan laten ontsnappen.
• Verkeerde temperatuurclassificatie: De condensator veroudert sneller en verliest na verloop van tijd capaciteit. Naarmate de effectieve capaciteit van de nominale waarde naar beneden afdrijft, nemen de motorprestaties geleidelijk af totdat de condensator volledig uitvalt.

Een defecte condensator of condensator met verkeerde specificaties kan ook de motorwikkelingen zelf beschadigen , waardoor wat een eenvoudige condensatorvervanging van $ 5 tot $ 20 zou zijn geweest, werd omgezet in een motorterugspoeling van $ 100 tot $ 500 of een volledige motorvervanging. Daarom is het altijd de moeite waard om een ​​paar minuten extra te besteden aan het verifiëren van de compatibiliteit van de specificaties vóór de installatie.

Samenvatting: CBB60 versus CBB65 Vervangingsbeslissingsgids

Gebruik de volgende beslissingsgids om te bepalen of het vervangen van een CBB60 door een CBB65 passend is in uw situatie:

De bottom line: behandel elke condensatorvervanging als een oefening in het matchen van specificaties, en niet als een kortere weg. De CBB60 en CBB65 zijn verschillende tools die zijn gebouwd voor overlappende maar verschillende doeleinden. Wanneer hun specificaties op één lijn liggen en de fysieke installatie compatibel is, kan de CBB65 een perfect geldige – en soms superieure – vervanging zijn voor een CBB60. Wanneer de specificaties uiteenlopen of de fysieke beperkingen de omwisseling onpraktisch maken, zal het forceren van de vervanging problemen veroorzaken die veel duurder zijn om op te lossen dan het aanschaffen van het juiste originele onderdeel.
