Wat is de levensduur van een CBB60-condensator?

Hoe lang gaat een CBB60-condensator mee?

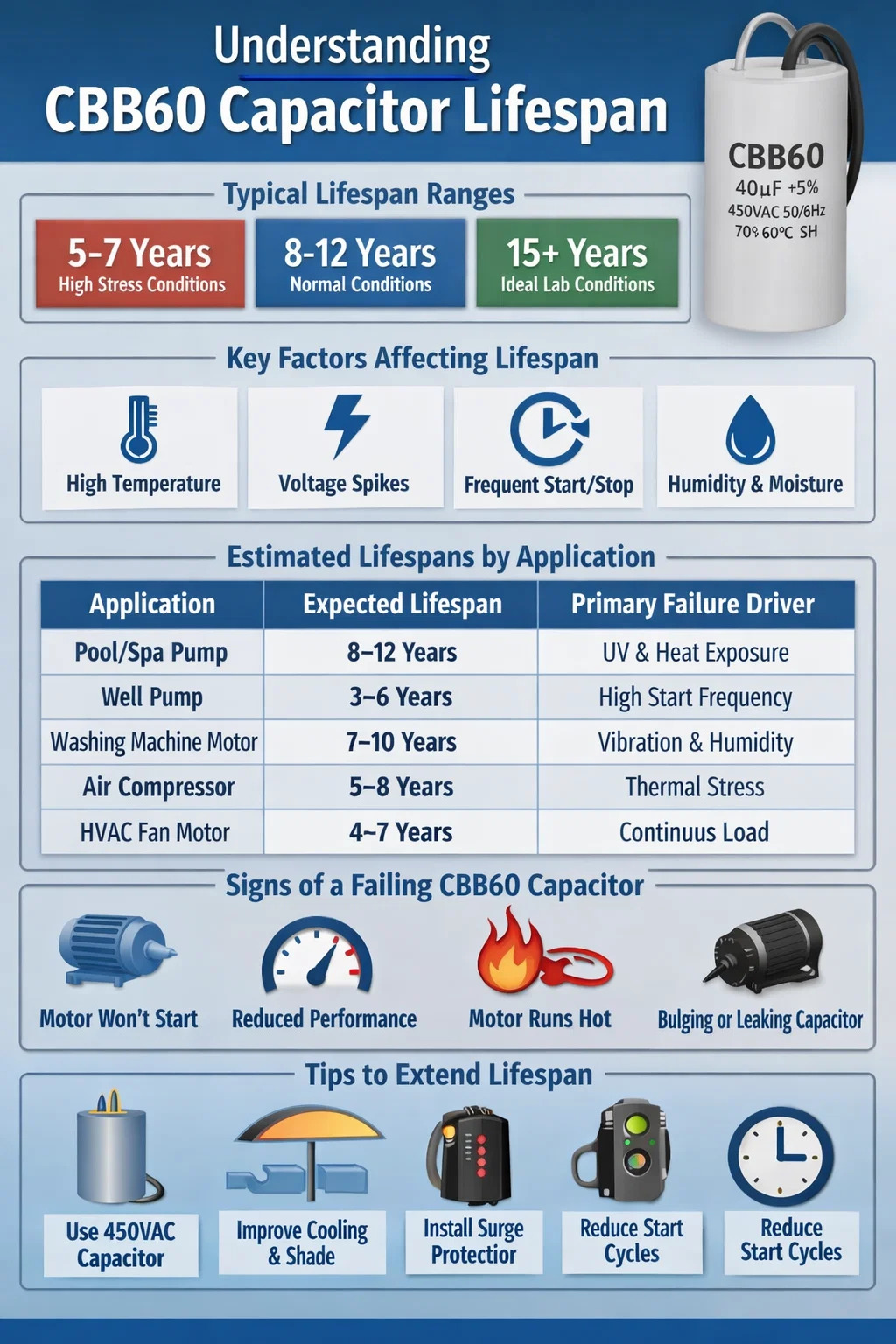

De levensduur van een CBB60-condensator varieert doorgaans van 8 tot 12 jaar onder normale bedrijfsomstandigheden, hoewel veel units eerder defect raken (vaak binnen vijf tot zeven jaar) wanneer ze worden blootgesteld aan hittestress, spanningspieken of voortdurende wisselingen van hoge belasting. In ideale laboratoriumomstandigheden met gecontroleerde temperatuur en nominale spanning hebben sommige CBB60-condensatoren een operationele levensduur van meer dan 15 jaar aangetoond. Installatieomgevingen in de echte wereld voldoen echter zelden aan deze ideale parameters.

De CBB60 is een gemetalliseerde polypropyleenfilmcondensator, die veel wordt gebruikt in enkelfasige wisselstroommotoren, met name voor waterpompen, luchtcompressoren, wasmachines en zwembadpompen. Zijn rol is het zorgen voor de faseverschuiving die nodig is om de motor efficiënt te starten en te laten draaien. Omdat het continu onder wisselspanning werkt, is de degradatie ervan geleidelijk maar onvermijdelijk.

Inzicht in de levensduur van een CBB60-condensator is van cruciaal belang voor onderhoudsplanning, kostenbeheer en het voorkomen van onverwachte motorstoringen. Een defecte condensator stopt niet alleen de motor; hij kan er ook voor zorgen dat de motorwikkelingen oververhit raken en doorbranden, waardoor een vervanging van een onderdeel ter waarde van €10,- verandert in een motorreparatie van €200,-.

Welke factoren bepalen CBB60 condensator Levensduur

Er is geen enkele factor die bepaalt hoe lang een CBB60-bedrijfscondensator meegaat. De levensduur is het cumulatieve resultaat van thermische stress, blootstelling aan spanning, vochtigheid en gebruikspatronen. Hieronder staan de meest kritische variabelen:

Bedrijfstemperatuur

Temperatuur is de meest destructieve kracht die op een CBB60-condensator inwerkt. De meeste CBB60-condensatoren zijn geschikt voor een maximale bedrijfstemperatuur van 70°C , waarbij sommige premiumvarianten een temperatuur van 85°C of zelfs 105°C hebben. De vuistregel van Arrhenius op het gebied van degradatie van condensatoren stelt dat voor elke stijging van de bedrijfstemperatuur met 10 °C de levensduur van de condensator ongeveer wordt gehalveerd. Een unit die is ontworpen voor een levensduur van twaalf jaar bij een omgevingstemperatuur van 40 °C, kan in een omgeving van 50 °C slechts zes jaar meegaan – en slechts drie jaar bij een omgevingstemperatuur van 60 °C.

Buitenpomptoepassingen in warme klimaten zijn bijzonder kwetsbaar. Condensatoren die in direct zonlicht of in slecht geventileerde motorbehuizingen zijn gemonteerd, kunnen te maken krijgen met omgevingstemperaturen die 20–30 °C boven de luchttemperatuur liggen, waardoor hun levensduur dramatisch wordt verkort.

Nominale spanning versus werkelijke bedrijfsspanning

CBB60-condensatoren hebben doorgaans een nominale waarde van 250VAC of 450VAC . Het continu laten draaien van een condensator op of nabij het nominale spanningsplafond versnelt de afbraak van de diëlektrische film. Spanningspieken – pieken veroorzaakt door schakelen, bliksem of instabiliteit van het elektriciteitsnet – kunnen gedeeltelijke ontladingen in de filmlagen veroorzaken, waardoor het diëlektrische materiaal geleidelijk wordt aangetast, zelfs zonder onmiddellijke storing te veroorzaken.

Het installeren van een CBB60 met een capaciteit van 450VAC in een 230V-systeem levert een aanzienlijke spanningsmarge op die de levensduur aanzienlijk verlengt vergeleken met het gebruik van een 250VAC-eenheid in dezelfde toepassing.

Inschakelduur en startfrequentie

Een CBB60-condensator die wordt gebruikt in een pomp die 50 keer per dag start en stopt, ervaart veel meer stress dan een condensator in een motor die 8 uur continu draait. Elke startcyclus introduceert een inschakelstroomstoot en thermische cycli. Hoogfrequente starttoepassingen – zoals druktankputpompen of zwembadsystemen met timers – kunnen een condensator uitputten 3 tot 5 jaar , ongeacht de geschatte levensduur.

Vochtigheid en omgevingsblootstelling

Het binnendringen van vocht in de condensatorbehuizing veroorzaakt elektrochemische corrosie van de interne film- en draadverbindingen. CBB60-condensatoren die in natte omgevingen worden gebruikt – zwembadpompmotoren, irrigatiesystemen, buitencompressoren – hebben een goede IP-geclassificeerde behuizing nodig. Zonder adequate afdichting kan vochtigheid de levensduur met 30-50% verkorten in vergelijking met droge binneninstallaties.

Productiekwaliteit en capaciteitstolerantie

Niet alle CBB60-condensatoren worden volgens dezelfde standaard vervaardigd. Budgeteenheden van niet-geverifieerde leveranciers gebruiken vaak dunnere diëlektrische film, polypropyleen met een lagere zuiverheid en end-spray-metallisatie van lagere kwaliteit. Deze eenheden kunnen binnen twee tot drie jaar een aanzienlijke capaciteitsdrift gaan vertonen – de belangrijkste indicator van veroudering. Premium CBB60-condensatoren met ±5% capaciteitstolerantie en UL/TÜV-certificering behouden over het algemeen veel langer stabiele prestaties dan niet-gecertificeerde alternatieven met ±10% of bredere toleranties.

Levensduur condensator CBB60 per toepassingstype

Verschillende toepassingen onderwerpen de CBB60 bedrijfscondensator aan verschillende spanningsprofielen. De onderstaande tabel vat de verwachte levensduur in de praktijk samen voor veelvoorkomende gebruiksscenario's:

Tekenen dat een CBB60-condensator defect is of al defect is

Omdat een bedrijfscondensator van de CBB60 geleidelijk degradeert, zijn vroege symptomen gemakkelijk over het hoofd te zien. Tegen de tijd dat de motor helemaal niet meer wil starten, kan er al aanzienlijke spanning op de motorwikkelingen zijn uitgeoefend. Het herkennen van vroege waarschuwingssignalen maakt proactieve vervanging mogelijk voordat secundaire schade optreedt.

Motor worstelt of start niet

Het meest voor de hand liggende symptoom. Een motor die luid zoemt maar niet draait, of een motor die pas na meerdere pogingen start, heeft vrijwel altijd te maken met een zwakke of dode condensator. Bij pomptoepassingen manifesteert dit zich vaak doordat de pomp een zoemend geluid maakt zonder dat er water stroomt.

Verminderde motorprestaties of snelheid

Een condensator die een aanzienlijke capaciteit heeft verloren (bijvoorbeeld van een nominale capaciteit van 25 µF naar 18 µF) kan de motor nog steeds laten starten, maar met een lager koppel en een lager rendement. Een pomp kan merkbaar minder druk of debiet leveren. Het kan langer duren voordat een luchtcompressor de bedrijfsdruk bereikt. Deze prestatiedalingen worden vaak toegeschreven aan mechanische slijtage, terwijl de echte oorzaak de degradatie van de condensator is.

Motor wordt heet

Een defecte CBB60-condensator dwingt de motor om een hogere stroom te trekken om de verminderde faseverschuivingsefficiëntie te compenseren. Deze overtollige stroom manifesteert zich als een verhoogde motortemperatuur. Als een motorbehuizing die normaal warm aanvoelt, te heet is geworden om vast te houden, controleer dan de condensator voordat u ervan uitgaat dat de motorlagers of -wikkelingen defect zijn.

Fysieke schade zichtbaar op de condensator

Inspecteer de condensator rechtstreeks. Belangrijke visuele indicatoren van falen zijn onder meer:

• Uitpuilende of vervormde kunststof behuizing
• Scheuren of scheuren in de behuizing
• Verkleuring of brandplekken rond aansluitingen
• Olieachtig residu of lekkage (zeldzaam bij filmcondensatoren maar mogelijk bij extreme storingen)
• Gecorrodeerde of losse aansluitingen

Elk van deze fysieke tekenen geeft aan dat de condensator onmiddellijk moet worden vervangen, ongeacht of de motor momenteel draait.

Capaciteitsmeting buiten tolerantie

De definitieve proef. Meet met behulp van een digitale multimeter met capaciteitsfunctie of een speciale condensatortester de werkelijke capaciteit en vergelijk deze met de nominale waarde die op het label staat. Een condensator die meer dan aangeeft 10% onder de nominale waarde moet als afgebroken en vervangen worden beschouwd. Een waarde van meer dan 20% laag verklaart vrijwel zeker motorische prestatieproblemen. Een CBB60 van 30 µF die 22 µF afleest, is bijvoorbeeld ver over zijn nuttige levensduur heen.

Hoe u een CBB60-condensator op de juiste manier kunt testen

Het testen van een CBB60-condensator is eenvoudig met de juiste gereedschappen en veiligheidsmaatregelen. De condensator slaat lading op en moet vóór gebruik veilig worden ontladen.

Stapsgewijze testprocedure

1. Schakel de stroom naar de motor uit en wacht minimaal 60 seconden.
2. Ontlaad de condensator door kortstondig een weerstand van 20.000 ohm aan te sluiten op de klemmen; sluit deze nooit direct kort.
3. Verwijder de condensator uit het circuit door de draden los te koppelen.
4. Stel uw multimeter in op de capaciteitsmodus (μF).
5. Sluit de metersondes aan op de condensatoraansluitingen (polariteit doet er niet toe bij AC-filmcondensatoren).
6. Lees de gemeten waarde af en vergelijk deze met de waarde die op het condensatorlabel staat afgedrukt.
7. Vervangen als de gemeten waarde meer dan 10% onder de nominale waarde ligt.

Voor een CBB60 van 40 µF is het acceptabele bereik doorgaans 36 µF tot 44 µF . Een waarde van 33 µF duidt op degradatie. Een waarde van 15 µF duidt op een bijna totale condensatorstoring.

Sommige HVAC-technici en motorspecialisten testen ook op equivalente serieweerstand (ESR), die toeneemt naarmate de diëlektrische film ouder wordt. Een hoge ESR, zelfs in een apparaat met een acceptabele capaciteit, kan nog steeds prestatieproblemen veroorzaken, hoewel deze test een speciale ESR-meter vereist in plaats van een standaard multimeter.

Hoe u de levensduur van een CBB60-condensator kunt verlengen

Verschillende eenvoudige praktijken kunnen de levensduur van een CBB60-condensator op betekenisvolle wijze verlengen, waardoor vervangingskosten worden uitgesteld en ongeplande stilstand wordt verminderd.

Overschat de spanning

Gebruik voor elke 230V-toepassing een CBB60 met een capaciteit van 450VAC in plaats van een 250VAC-eenheid. De extra spanningsruimte vermindert de diëlektrische spanning dramatisch. Het kostenverschil is minimaal – doorgaans €1 tot €3 – terwijl het levensduurvoordeel in jaren kan worden gemeten.

Verbeter het thermisch beheer

Installeer de motor en condensator waar mogelijk op schaduwrijke, geventileerde locaties. Het aanbrengen van een eenvoudige schaduwafdekking over een buitenpompmotor kan de omgevingstemperatuur met 10–15 °C verlagen, wat volgens de Arrhenius-relatie de functionele levensduur van de condensator zou kunnen verdubbelen. Zorg ervoor dat de motorbehuizingen voldoende luchtstroom hebben en niet zijn gevuld met isolatiemateriaal dat de warmte vasthoudt.

Gebruik een overspanningsbeveiliging of varistor

Het installeren van een metaaloxidevaristor (MOV) of overspanningsbeveiliging voor het hele circuit stroomopwaarts van de motor beschermt de CBB60 tegen spanningspieken. Dit is vooral belangrijk in gebieden met frequente onweersbuien of een onstabiele elektriciteitsnet. Een MOV vangt spanningspieken op voordat ze de diëlektrische film van de condensator kunnen belasten.

Verminder onnodige startcycli

Bij bronpompsystemen vermindert het vergroten van het druktankvolume het aantal dagelijkse startcycli. Een druktank van de juiste grootte kan het aantal starts per dag terugbrengen van 80 naar minder dan 20, waardoor de levensduur van de condensator aanzienlijk wordt verlengd. Voor zwembadpompen levert het uitvoeren van langere enkele cycli in plaats van meerdere korte cycli hetzelfde voordeel op.

Plan proactieve vervanging

In plaats van te wachten op een storing, vervangt u de CBB60-condensatoren volgens een preventief schema. Voor toepassingen met een hoge bedrijfscyclus is vervanging om de vijf jaar verstandig. Voor seizoenspompen: elke 8–10 jaar. Een CBB60-condensator kost doorgaans tussen de $ 5 en $ 25 afhankelijk van de capaciteit en de nominale spanning - een fractie van de kosten van reparatie van de motorwikkeling of volledige vervanging van de motor veroorzaakt door een defecte condensator.

Een vervangende CBB60-condensator selecteren

Bij het vervangen van een defecte CBB60 is het van cruciaal belang dat de specificaties correct worden nageleefd. Het gebruik van de verkeerde capaciteitswaarde – ook al is het maar een klein beetje – heeft invloed op het startkoppel en de bedrijfsefficiëntie van de motor. Als u een te lage spanning gebruikt, riskeert u voortijdig falen van de nieuwe eenheid.

Belangrijke specificaties die bij elkaar passen

• Capaciteit (μF): Moet exact overeenkomen met of binnen ±5–10% van de oorspronkelijke waarde blijven. Algemene CBB60-waarden variëren van 1 µF tot 100 µF. Vervang geen andere waarde zonder de specificaties van de motorfabrikant te raadplegen.
• Spanningswaarde (VAC): Moet gelijk zijn aan of hoger zijn dan de oorspronkelijke beoordeling. Opwaarderen van 250VAC naar 450VAC in een 230V-systeem is acceptabel en voordelig.
• Frequentie: Bevestig de compatibiliteit van 50 Hz of 60 Hz, afhankelijk van uw netfrequentie.
• Fysieke maat: De vervanging moet fysiek op de montagebeugel van de condensator passen. CBB60-condensatoren zijn verkrijgbaar in ovale, ronde en rechthoekige behuizingen met verschillende afmetingen.
• Temperatuurclassificatie: Voor warme omgevingen selecteert u een unit die geschikt is voor 85°C of 105°C in plaats van de standaard 70°C.
• Certificering: Zoek naar UL-, CE- of TÜV-markeringen als minimale indicatoren voor kwaliteitsborging.

Vermijd de verleiding om de goedkoopste beschikbare optie te kopen. Merkloze CBB60-condensatoren die tegen extreem lage prijzen worden verkocht, hebben vaak capaciteitswaarden die binnen één tot twee jaar buiten de tolerantie vallen, waardoor de faalcyclus snel opnieuw begint. Investeren in een kwaliteitsunit van een erkende fabrikant – zoals Vishay, Kemet, Epcos of Shengye – zorgt voor een betere betrouwbaarheid en een echte levensduur van 8 tot 12 jaar.

CBB60 versus andere typen runcondensatoren: hoe de levensduur zich verhoudt

De CBB60 is een gemetalliseerde polypropyleenfilmcondensator. Als u begrijpt hoe deze zich verhoudt tot andere technologieën, kunt u de levensduurverwachtingen in een context plaatsen.

De polypropyleenfilmconstructie van de CBB60 geeft hem een aanzienlijk langere levensduur dan traditionele elektrolytische of met olie gevulde papiercondensatoren. Het belangrijkste kenmerk ervan — zelfherstellend vermogen — betekent dat kleine diëlektrische storingen veroorzaakt door spanningspieken automatisch worden gerepareerd door plaatselijke verdamping van de dunne metaallaag, waardoor de condensator kan blijven werken na gebeurtenissen die andere typen condensatoren permanent zouden vernietigen.

Veelvoorkomende Faalmodi van de CBB60-condensator uitgelegd

Als u begrijpt hoe CBB60-condensatoren falen, kunt u het einde van de levensduur voorspellen en onderscheid maken tussen geleidelijke degradatie en plotseling catastrofaal falen.

Geleidelijk capaciteitsverlies

De meest voorkomende faalmodus. Na jarenlang gebruik ondergaat de gemetalliseerde polypropyleenfilm een ​​langzame elektrochemische afbraak. De metallisatielaag – meestal aluminium of zink – oxideert geleidelijk en trekt zich terug van de filmranden naar binnen, waardoor het effectieve plaatoppervlak en dus de capaciteit kleiner wordt. Dit proces versnelt met warmte. Een CBB60 die zijn leven begint bij 25 µF kan in een warme omgeving na 5 jaar afdrijven naar 22 µF en na 10 jaar naar 18 µF.

Open circuitfout

Wanneer een CBB60 niet opengaat, biedt deze een capaciteit van nul. De motor krijgt geen hulp bij faseverschuiving en weigert doorgaans te starten of start heel langzaam met overmatig zoemen. Open storingen worden vaak veroorzaakt door vermoeidheidsbreuken in de interne leidingverbindingen, terminalcorrosie of volledige uitputting van de zelfherstellende reserve na te veel spanningspieken.

Kortsluiting mislukt

Minder vaak voorkomend, maar gevaarlijker. Een kortgesloten CBB60 creëert een pad met lage weerstand over de AC-voeding, waardoor een zeer hoge stroom wordt getrokken die stroomonderbrekers kan uitschakelen, bedrading kan beschadigen of de startwikkelingen van de motor binnen enkele seconden kan vernietigen. Kortsluitingsfouten in filmcondensatoren worden meestal veroorzaakt door catastrofale overspanningsgebeurtenissen – blikseminslagen, ernstige stroompieken – die het zelfherstellende mechanisme overweldigen en permanente geleidende paden door de diëlektrische film slaan.

Thermische wegloper

Een specifiek faaltraject waarbij interne warmteopwekking – veroorzaakt door toenemende ESR naarmate de condensator ouder wordt – de degradatie verder versnelt, wat op zijn beurt meer warmte genereert. Deze positieve feedbacklus kan een snelle progressie van storingen veroorzaken. Het komt het meest voor bij condensatoren die al in de buurt van hun temperatuurplafond werken. Thermisch weglopen veroorzaakt vaak de karakteristieke uitpuilende of gebarsten behuizing die te zien is bij defecte eenheden.

Aanbevelingen voor onderhoudsschema's voor CBB60-condensatoren

Proactief onderhoud van CBB60 bedrijfscondensatoren is eenvoudig en duurt minder dan 15 minuten per inspectie. De tijdsinvestering is veel kleiner dan de kosten en verstoringen van onverwachte apparatuurstoringen.

Jaarlijkse inspectie (alle toepassingen)

• Inspecteer visueel op fysieke schade, vervorming of verkleuring
• Controleer de aansluitingen op corrosie of losheid
• Let op eventuele veranderingen in het startgedrag of de prestaties van de motor
• Controleer of de ventilatie van de behuizing onbelemmerd is

Elke 3 jaar (zware toepassingen of buitentoepassingen)

• Meet de capaciteit met een multimeter en noteer de waarde
• Vergelijk met de nominale waarde — vervang indien meer dan 10% onder de specificaties
• Volg de trend: een eenheid die drie jaar geleden 24 µF (nominaal 25 µF) was en nu 21 µF is, gaat sneller achteruit dan verwacht

Tijdlijn voor preventieve vervanging

• Bronpompen en hoogcyclische toepassingen: elke vervangen 4–5 jaar
• Zwembadpompen en seizoensapparatuur: elke vervangen 7–8 jaar
• Binnentoepassingen met weinig gebruik: vervang elke 10 jaar of bij het eerste teken van drift
• Commerciële HVAC-systemen: stem vervanging af op revisieschema's van compressoren of motoren

Het bijhouden van een logboek met de installatiedata van condensatoren en de gemeten capaciteitswaarden in de loop van de tijd is een effectieve praktijk voor faciliteitsmanagers die toezicht houden op meerdere pomp- of motorsystemen. Patroonherkenning in een hele reeks apparatuur maakt snel duidelijk welke installatieomgeving het moeilijkst is voor condensatoren, waardoor gerichte verbeteringen op het gebied van koeling of bescherming mogelijk zijn.
