104J condensatorwaarde uitgelegd: CBB60 condensatorgids
Wat betekent 104J op een condensator
104J gedrukt op een condensatorlichaam betekent dat het onderdeel een capaciteit heeft van 100.000 picofarad, wat gelijk is aan 0,1 microfarad, met een tolerantie van plus of min 5 procent. De eerste twee cijfers, 10, zijn de significante cijfers, het derde cijfer, 4, geeft aan hoeveel nullen je na die twee cijfers moet toevoegen als het resultaat wordt uitgedrukt in picofarads, en de letter J is de tolerantiecode die volgt op het numerieke deel. Dit driecijferige plus-letter-markeringssysteem bestaat omdat kleine keramische schijfcondensatoren, monolithische meerlaagse condensatoren en veel filmcondensatoren een lichaam hebben dat te klein is om een volledige decimale waarde met een eenheidssymbool in leesbare tekst af te drukken, dus hebben fabrikanten in plaats daarvan een compacte steno aangenomen.
Zodra het patroon wordt begrepen, wordt het lezen van soortgelijke markeringen routine in plaats van verwarrend. Een condensator van 103J is 10.000 pF of 0,01 microfarad, een condensator van 224J is 220.000 pF of 0,22 microfarad, en een condensator van 474J is 470.000 pF of 0,47 microfarad. De tolerantieletter verandert het gegarandeerde nauwkeurigheidsbereik rond dat nominale cijfer in plaats van de nominale waarde zelf, dus een 104K en een 104J meten beide bijna 0,1 microfarad op een nieuw, onbeschadigd onderdeel, maar de K-versie staat een bredere plus of min 10 procent spreiding toe, terwijl de J-versie op een strakkere plus of min 5 procent band wordt gehouden.
Deze codeergewoonte is niet uniek voor één fabriek of één land. Het gaat terug op een gedeelde industriële conventie die zich verspreidde omdat fabrikanten een waarde op een onderdeel konden stempelen met slechts vier tekens, ongeacht of dat onderdeel in een televisie, een besturingskaart van een wasmachine, een voeding of een industriële sensor terechtkwam. Iedereen die regelmatig met elektronica werkt, onthoudt uiteindelijk het handjevol gangbare driecijferige codes eenvoudigweg door herhaalde blootstelling, op dezelfde manier waarop iemand die met sanitaire fittingen werkt de gebruikelijke pijpdiameters onthoudt zonder ze allemaal op te hoeven zoeken.
Het volledig decoderen van het driecijferige en lettersysteem
De coderingsconventie voor condensatoren in de 104J-stijl volgt dezelfde logica die wordt gebruikt voor de meeste schijf-, keramische en kleine filmcondensatoren die wereldwijd worden verkocht. Fabrikanten vertrouwen op deze afkorting omdat het veel gemakkelijker is om vijf of zes tekens op een onderdeel ter grootte van een rijstkorrel te stempelen dan het afdrukken van een volledige decimale waarde met een eenheidssymbool, en omdat een gestandaardiseerd systeem betekent dat een technicus die is opgeleid in de onderdelen van het ene merk, de onderdelen van een ander merk kan lezen zonder iets opnieuw te leren.
| Gedrukte code | Waarde in pF | Waarde in µF | Typisch gebruik |
|---|---|---|---|
| 101J | 100 pF | 0,0001 µF | Hoogfrequente bypass, RF-afstemming |
| 102J | 1.000 pF | 0,001 µF | Ruisfiltering, RF-koppeling |
| 103J | 10.000 pF | 0,01 µF | Ontkoppeling in logische circuits |
| 104J | 100.000 pF | 0,1 µF | Algemene bypass, afvlakking van de voeding |
| 154J | 150.000 pF | 0,15 µF | Snubber-netwerken, EMI-onderdrukking |
| 224J | 220.000 pF | 0,22 µF | Motorstarthulp, timingcircuits |
| 334J | 330.000 pF | 0,33 µF | Audiofiltering, powerline-koppeling |
| 474J | 470.000 pF | 0,47 µF | Audiokoppeling, snubbernetwerken |
| 105J | 1.000.000 pF | 1 µF | Bulkfiltering van de voeding |
Tolerantieletters volgen een andere standaard dan de numerieke waarde, en dit is een punt dat mensen tegenkomt die nieuw zijn bij het lezen van deze markeringen. J betekent plus of min 5 procent, K betekent plus of min 10 procent, M betekent plus of min 20 procent, F betekent plus of min 1 procent, en G betekent plus of min 2 procent. In een circuit waar timingnauwkeurigheid of filterafsnijfrequentie van belang zijn, houdt een nauwere tolerantie zoals J of F het gedrag voorspelbaar over een productiebatch, terwijl een lossere tolerantie zoals M acceptabel is voor basisbypass- of ruisonderdrukkingsrollen waarbij de exacte waarde alleen binnen een breed bereik hoeft te vallen in plaats van een precies doel te raken.
Waarom het derde cijfer een vermenigvuldiger is en niet zomaar een cijfer
Een veelvoorkomend verwarringspunt is dat alle drie de cijfers worden behandeld alsof het significante cijfers zijn, wat tot een verkeerde lezing leidt. De juiste aanpak is om alleen de eerste twee cijfers als grondtal te behandelen en vervolgens het derde cijfer puur te gebruiken als een vermenigvuldiger van de macht van tien, toegepast op picofarads. Voor 104 is het grondtal 10 en de vermenigvuldiger 10 tot de vierde macht, wat 10 vermenigvuldigd met 10.000 oplevert, wat gelijk is aan 100.000 picofarads. Het toepassen van diezelfde logica op 475 levert een basis van 47 op en een vermenigvuldiger van 10 tot de vijfde macht, wat 4.700.000 picofarads oplevert, of 4,7 microfarads, een waarde die soms wordt aangetroffen op grotere filmcondensatoren die in vermogenselektronica worden gebruikt.
Spanningswaarden afgedrukt naast de code
Veel condensatoren met een 104J-stijlcode hebben ook een afzonderlijk spanningsbereik dat vlakbij is afgedrukt, gewoonlijk 50V, 100V, 250V, 400V of 630V voor filmtypes. Dit spanningsgetal is de maximale werkspanning die het diëlektricum continu kan verdragen zonder kapot te gaan, en is volledig onafhankelijk van de capaciteitswaarde zelf. Een 104J-condensator met een vermogen van 50 V en een 104J-condensator met een vermogen van 400 V slaan de identieke lading van 0,1 microfarad op bij een gegeven spanning, maar de 400 V-versie gebruikt een dikker of ander diëlektrisch materiaal om hogere continue spanningen te overleven. Daarom is het fysiek groter en kost het over het algemeen meer om te produceren.
Hoe CBB60 condensatoren Houd verband met dit waardesysteem

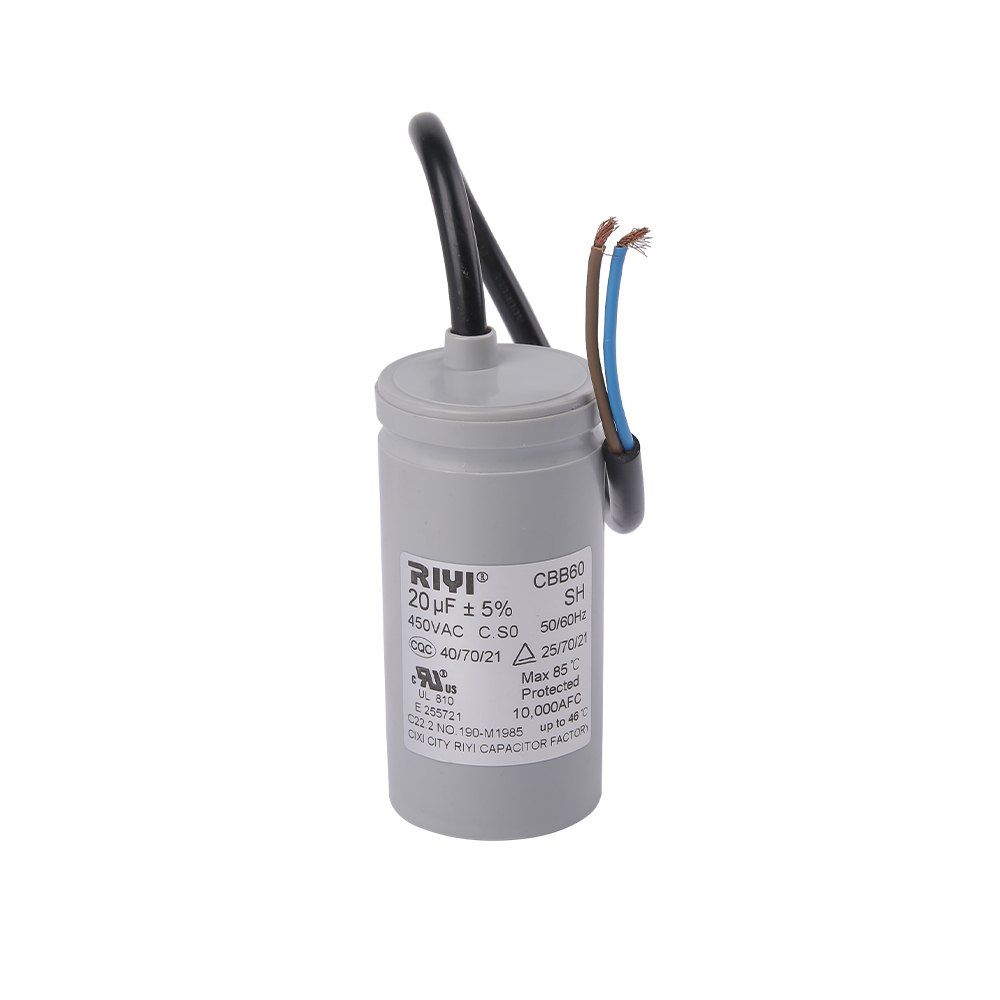

A De CBB60-condensator is een gemetalliseerde polypropyleenfilmcondensator die speciaal is gebouwd voor het laten draaien van AC-inductiemotoren , meestal de eenfasige motoren die worden aangetroffen in waterpompen, ventilatoren, compressoren en andere roterende apparatuur. In tegenstelling tot een kleine keramische schijf met de markering 104J, is een CBB60-condensator een groter cilindrisch of ovaal onderdeel dat geschikt is voor continue wisselspanning, doorgaans 250 V of 450 V, en wordt rechtstreeks in microfarads gelabeld in plaats van de driecijferige pF-code, omdat er voldoende oppervlak op de behuizing is om de volledige waarde af te drukken, samen met informatie over de spanning, tolerantie en frequentie.
Hoewel CBB60-eenheden de verkorte codering overslaan, is de onderliggende capaciteitsberekening identiek aan die van de kleine gecodeerde onderdelen. Een CBB60-condensator met een vermogen van 25 microfarad slaat hetzelfde type ladingsrelatie op als een keramische condensator van 0,1 microfarad, alleen op een schaal die ongeveer 250 keer groter is, en gebouwd met een diëlektricum en een constructie die geschikt is voor aanhoudende AC-rimpelstroom in plaats van korte DC-filterpulsen. Iedereen die een kleine signaalcondensator, gecodeerd met 104J, vergelijkt met een CBB60-motorcondensator, vergelijkt eigenlijk twee verschillende taken: signaalconditionering op microfarad-fractieniveau versus motorfaseverschuiving op tientallen microfarads.
Typische CBB60-capaciteitswaarden die te vinden zijn op motortypeplaatjes en pomphandleidingen variëren van 1,5 µF tot en met 50 µF, met gebruikelijke standaardwaarden van 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 35 µF, 40 µF en 45 µF. Het selecteren van de juiste CBB60-waarde voor een motor is geen optioneel giswerk; de condensatorwaarde wordt door de motorfabrikant gekozen op basis van het wikkelingsontwerp, en het omwisselen van een niet-overeenkomende waarde verandert het startkoppel, de bedrijfsstroom en de warmteopbouw in de motorwikkelingen.
Fysieke constructie van een CBB60-condensator
De interne structuur van een CBB60-condensator maakt gebruik van dunne polypropyleenfilm met een gemetalliseerde aluminium- of zinklaag die rechtstreeks op het oppervlak is afgezet en in een compacte cilinder is gewikkeld in plaats van als vlakke platen te zijn gestapeld. Deze gemetalliseerde filmconstructie geeft de condensator een zelfherstellende eigenschap: als een kleine zwakke plek in het diëlektricum kapot gaat onder spanningsbelasting, verdampt de plaatselijke hitte de dunne metaallaag rond die plek, waardoor de fout onmiddellijk wordt geïsoleerd zonder dat de hele condensator buiten dienst wordt gesteld. Dit is een van de redenen waarom gemetalliseerde filmcondensatoren zoals de CBB60 de voorkeur hebben voor continu AC-motorbedrijf boven andere diëlektrische typen die dit zelfreinigende gedrag missen.
De buitenbehuizing is meestal een harde plastic schaal gevuld met epoxyhars of een soortgelijk potmateriaal, dat vocht buitensluit en mechanische stabiliteit biedt tegen de trillingen die een draaiende motor produceert. Twee of drie aansluitklemmen steken vanaf de bovenkant uit, zo groot dat ze standaard spade-connectoren accepteren, en veel CBB60-eenheden bevatten ook een ingebouwd drukontlastingsmechanisme in het ontwerp van de behuizing, zodat als er interne druk wordt opgebouwd als gevolg van een storing, de behuizing op een gecontroleerde manier ontlucht in plaats van op onvoorspelbare wijze te scheuren.
Overeenkomende condensatorwaarde voor toepassing
Kiezen tussen een kleine gecodeerde condensator en een bedrijfscondensator in CBB60-stijl komt neer op de elektrische rol die het onderdeel speelt, en niet op persoonlijke voorkeur. In de onderstaande lijst worden de twee condensatorfamilies uitgezet tegen de situaties waarin elk de juiste keuze is.
- Signaalniveaufiltering, ontkoppeling en timing op printplaten vereisen gecodeerde keramische of filmcondensatoren zoals 104J, omdat deze rollen kleine, stabiele waarden nodig hebben in een compact formaat.
- Motorfaseverschuiving voor enkelfasige AC-motoren vereist een CBB60 of gelijkwaardige bedrijfscondensator, omdat deze rollen een grote capaciteit nodig hebben die geschikt is voor continue lijnspanning en rimpelstroom.
- Elke condensator die over een AC-lijn wordt geplaatst, zelfs kortstondig, moet een AC-spanningswaarde hebben met een marge boven de voedingsspanning. Daarom hebben CBB60-eenheden een nominale waarde van 250 V of 450 V in plaats van de lagere gelijkspanningswaarden die gebruikelijk zijn op kleine keramische onderdelen.
- Vervangende condensatoren moeten overeenkomen met de oorspronkelijke microfarad-waarde binnen de aangegeven tolerantieband, aangezien het vervangen van een te kleine of te grote waarde de fasehoek van de motor verschuift en de levensduur van de motor kan verkorten.
- Omgevingen met hoge omgevingswarmte of continue bedrijfscycli geven de voorkeur aan CBB60-condensatoren met een hogere temperatuurbestendigheid, omdat aanhoudende hitte een van de belangrijkste factoren is die de levensduur van filmcondensatoren geleidelijk verkort.
Veldgegevens verzameld door motorreparatietechnici en waarnaar wordt verwezen in algemene onderhoudsliteratuur voor apparaten laten consistent zien dat een bedrijfscondensatorwaarde die meer dan 10 procent onder het nominale microfarad-cijfer afdrijft, correleert met een merkbaar verminderd startkoppel en een hogere bedrijfsstroom op enkelfasige compressor- en pompmotoren. Dit is een van de redenen waarom CBB60-condensatoren gewoonlijk worden gespecificeerd met nauwere tolerantiebanden, zoals plus of min 5 procent, in plaats van de lossere banden die acceptabel zijn op signaalcondensatoren voor algemeen gebruik.
Het motortypeplaatje lezen voor de juiste waarde
De meeste eenfasige motoren die een bedrijfscondensator vereisen, vermelden de exacte microfarad-waarde en spanning direct op het typeplaatje, vaak weergegeven als zoiets als "Cap 20uF 450V". Wanneer het naamplaatje ontbreekt of versleten is, is de originele condensator zelf, als deze nog leesbaar is, de beste referentie. Als geen van beide beschikbaar is, is het vergelijken met het vermogen en de spanning van de motor met behulp van een kruisverwijzingsdiagram van de fabrikant de standaard fallback-benadering, aangezien motorwikkelingsontwerpen bij een bepaald vermogen en spanning de neiging hebben zich rond een smal bereik van geschikte capaciteitswaarden te clusteren.
Vergelijking van 104J-stijl condensatoren met CBB60-condensatoren naast elkaar
Door de twee condensatorfamilies naast elkaar te plaatsen, zijn de praktische verschillen gemakkelijk in één oogopslag te zien, ook al slaan beide uiteindelijk elektrische lading op met behulp van dezelfde basisfysica.
| Kenmerk | 104J-stijl condensator | CBB60 condensator |
|---|---|---|
| Typische capaciteit | Fracties van een microfarad | 1,5 tot 50 microfarad |
| Primaire plicht | Signaalfiltering, ontkoppeling | Faseverschuiving van de motor, loopondersteuning |
| Stijl voor spanningsclassificatie | DC-werkspanning, laag tot matig | Continue wisselspanning, 250V of 450V |
| Etiketteringsmethode | Driecijferige pluslettercode | Volledige microfaradwaarde gedrukt op de behuizing |
| Fysieke grootte | Klein, op een bord gemonteerd | Grotere cilindrische behuizing met aansluitklemmen |
| Blootstelling aan de duty-cycle | Intermitterende, lage rimpelstroom | Continue, aanhoudende rimpelstroom |
Het onderscheid is het belangrijkst wanneer iemand problemen met apparatuur oplost en twee onbekende condensatoren naast elkaar aantreft: één klein en gecodeerd, één groter en gedrukt in gewone microfarads. Door te herkennen tot welke familie een component behoort, wordt meteen duidelijk welke rol het speelt en welk soort vervangend onderdeel geschikt is, in plaats van aan te nemen dat beide onderdelen uitwisselbare functies vervullen, simpelweg omdat beide condensatoren zijn genoemd.
Condensatorwaarden testen en verifiëren
Bevestigen dat een condensator nog steeds overeenkomt met de afgedrukte waarde, of deze nu een 104J-stijlcode of een CBB60-label draagt, is een snelle controle met de juiste meter. Een digitale multimeter met een capaciteitsbereik, of een speciale LCR-meter, leest de daadwerkelijk opgeslagen capaciteit rechtstreeks af. Het onderdeel moet eerst volledig worden ontladen, omdat een opgeladen condensator een meter kan beschadigen of een foutieve waarde kan geven.
Stappen voor een basiscapaciteitscontrole
Koppel de condensator volledig los van het circuit of de motor voordat u gaat testen, aangezien een condensator die nog steeds is aangesloten op een stroomvoerend circuit onnauwkeurige metingen zal opleveren en een schokgevaar kan opleveren door opgeslagen lading. Ontlaad de condensator door de aansluitingen kort te overbruggen met een geïsoleerde weerstandskabel in plaats van met een kale schroevendraaier, aangezien een directe kortsluiting de aansluitingen kan beschadigen. Stel de meter in op de capaciteitsfunctie, sluit de kabels aan op de twee klemmen en vergelijk de weergegeven waarde met de afgedrukte waarde, rekening houdend met het aangegeven tolerantiepercentage.
Een 104J-condensator met een waarde tussen 0,095 µF en 0,105 µF bevindt zich binnen het plus- of min-5 procent-venster en functioneert normaal. Een CBB60-condensator die is afgedrukt als 25 µF en een waarde heeft die lager is dan ongeveer 20 µF, is waarschijnlijk verslechterd en moet worden vervangen, aangezien een motorcondensator die meer dan 20 procent van zijn nominale capaciteit heeft verloren, een veelvoorkomende oorzaak is van motoren die zoemen maar niet starten, of die langzaam starten onder belasting.
Fysieke waarschuwingssignalen herkennen vóór het testen
Een visuele inspectie brengt vaak problemen aan het licht voordat een meterstand deze bevestigt. Een CBB60-condensator met een uitpuilende of gezwollen bovenkant van de behuizing, zichtbare scheuren langs de naden of een lekkend donker residu rond de aansluitingen is vrijwel zeker intern defect gegaan, en verder testen levert weinig aanvullende informatie op, afgezien van de bevestiging dat deze vervangen moet worden. Kleine keramische condensatoren, gecodeerd met 104J, vertonen zelden zichtbare zwelling omdat hun constructie verschilt van filmtypes, maar gebarsten keramische behuizingen of verkleurde soldeerverbindingen op de plaat rond het onderdeel zijn nuttige visuele aanwijzingen dat iets in dat gebied oververhit is geraakt.
Lezingen interpreteren die buiten de tolerantie vallen
Een meting die op een filmcondensator hoog in plaats van laag afwijkt, komt minder vaak voor, maar kan nog steeds voorkomen, en wijst over het algemeen op een probleem met de meterkalibratie of een meting die is uitgevoerd terwijl de restlading nog aanwezig was, in plaats van op een daadwerkelijke toename van de capaciteit, aangezien condensatoren geen capaciteit krijgen door normale veroudering. Een waarde die laag afwijkt, is het veel frequentere patroon en weerspiegelt de geleidelijke diëlektrische degradatie, het binnendringen van vocht of het cumulatieve effect van de eerder beschreven zelfherstellende ophelderingsgebeurtenissen, die elk het effectieve plaatoppervlak gedurende de levensduur van het onderdeel enigszins verkleinen.
Factoren die de levensduur van condensatoren verkorten of verlengen
Beide condensatorfamilies verouderen als gevolg van dezelfde onderliggende spanningen, ook al verschillen de tijdschema's en faalsymptomen vanwege hun verschillende banen en werkomgevingen.
Warmte
Een verhoogde omgevingstemperatuur wordt consequent geïdentificeerd als de grootste factor die de levensduur van film en keramische condensator verkort, omdat warmte de chemische afbraak van het diëlektrische materiaal en eventuele interne bindingsverbindingen versnelt. Een CBB60-condensator die direct tegen een hete compressorbehuizing is gemonteerd, zal sneller verouderen dan een identiek onderdeel dat met een luchtspleet en enige ventilatie is gemonteerd, zelfs als beide dezelfde elektrische belasting ondervinden.
Spanningsstress
Als u een condensator consistent in de buurt van of boven de nominale spanning laat draaien, wordt de levensduur ervan aanzienlijk verkort in vergelijking met het gebruik ervan met een marge onder die spanning. Dit is de reden waarom het kiezen van een CBB60 met een vermogen van 450 V op een nominale voedingslijn van 220 V of 240 V, in plaats van de marge te verkleinen met een onderdeel met een nominale waarde van 250 V, een gangbare praktijk is in gebieden waar de lijnspanning fluctueert of af en toe piekt.
Rimpelstroom en inschakelduur
Condensatoren die continu worden gebruikt, zoals een CBB60 op een motor die urenlang achter elkaar draait, ervaren meer cumulatieve rimpelstroomverwarming dan een condensator die alleen in korte, intermitterende uitbarstingen wordt gebruikt. Dit is een van de redenen waarom motorcondensatoren fysiek groter zijn in verhouding tot hun capaciteitswaarde dan kleine signaalcondensatoren met een vergelijkbare microfarad-classificatie, aangezien het grotere oppervlak van de behuizing helpt bij het afvoeren van de warmte die wordt gegenereerd door aanhoudende stroom.
Vochtigheid en vervuiling
Vocht dat een weg vindt naar het condensatorlichaam, hetzij door een beschadigde behuizingsafdichting of door een fabricagefout, versnelt de diëlektrische doorslag en kan leiden tot een plotselinge in plaats van een geleidelijke storing. Verzegelde, met epoxy gevulde behuizingen op CBB60-condensatoren bestaan specifiek om dit pad te vertragen. Daarom wordt een gebarsten of beschadigde behuizing behandeld als een sterke indicator dat een condensator vervangen moet worden, zelfs als deze op dat moment nog steeds binnen de tolerantie test.
Installatie- en bedradingsoverwegingen voor CBB60-condensatoren
Een correcte installatie heeft net zoveel invloed op de prestaties en de levensduur als op het selecteren van de juiste microfaradwaarde. Een CBB60-condensator is over het algemeen parallel aangesloten op het start- of runwikkelcircuit van de motor, en de terminalindeling op de behuizing, of deze nu twee of drie nokken heeft, bepaalt hoe deze wordt aangesloten op motortoepassingen met één of twee waarden.
Montagerichting en locatie
Het monteren van een CBB60-condensator op een locatie die beschermd is tegen directe blootstelling aan de zon en uit de buurt van andere warmtegenererende componenten verlengt de praktische levensduur ervan meetbaar vergeleken met montage tegen een heet oppervlak zonder luchtstroom. Verticale montage met de aansluitingen naar beneden gericht is een algemeen aanbevolen opstelling in apparatuurhandleidingen, omdat dit de kans op ophoping van vocht of condens rond de aansluitingen verkleint.
Terminalverbindingen
Spade-connectoren moeten nauwsluitend op de condensatoraansluitingen passen zonder overmatige speling, omdat een losse verbinding elke keer dat er stroom vloeit plaatselijke verwarming op het contactpunt genereert, waardoor zowel de connector als de aansluitlip geleidelijk worden aangetast. De draaddikte moet overeenkomen met het verwachte stroomverbruik van het circuit, en de verbindingen moeten mechanisch veilig genoeg zijn om de trillingen te weerstaan die een draaiende motor produceert gedurende maanden of jaren van dienst.
Vervangingswaarde Vervangingsbereik
Als er geen exacte vervangingswaarde beschikbaar is, staat een vaak genoemde praktische richtlijn een vervangende CBB60-waarde toe binnen ongeveer plus of min 10 procent van het oorspronkelijke nominale microfarad-cijfer zonder de motorprestaties materieel te beïnvloeden, hoewel het zo dicht mogelijk bij de oorspronkelijke naamplaatjewaarde blijven de voorkeur blijft wanneer dat exacte onderdeel kan worden verkregen.
Veelgestelde vragen
Wat is de werkelijke microfarad-waarde van een 104J-condensator
Een condensator van 104J meet 0,1 microfarad, wat overeenkomt met 100.000 picofarad, met een tolerantie van plus of min 5 procent rond die nominale waarde.
Kan een CBB60-condensator worden gemarkeerd met een vergelijkbare driecijferige code?
De meeste CBB60-condensatoren drukken de volledige microfarad-waarde rechtstreeks op de behuizing af in plaats van de driecijferige pF-afkorting te gebruiken, omdat de grotere behuizing ruimte biedt voor labels in platte tekst, samen met de spanning en tolerantie.
Is een letter met een hogere tolerantie altijd beter dan J
Nee. Een nauwere tolerantie zoals F of J betekent dat de werkelijke waarde dichter bij het nominale getal blijft, wat van belang is voor timing- en filtercircuits, maar voor algemene bypass-taken is een lossere tolerantie zoals K of M volkomen acceptabel en vaak goedkoper.
Waarom hebben CBB60-condensatoren een AC-spanningswaarde nodig in plaats van een DC-waarde?
CBB60-condensatoren bevinden zich direct over de AC-lijn terwijl de motor draait, zodat ze een continue wisselspanning en rimpelstroom ervaren, waarvoor een diëlektricum en constructie nodig is die geschikt zijn voor langdurig AC-bedrijf in plaats van de korte DC-pulsen die een kleine keramische condensator doorgaans verwerkt.
Wat gebeurt er als de verkeerde CBB60-waarde op een motor is geïnstalleerd?
Een onjuiste microfarad-waarde verandert de fasehoek tussen de motorwikkelingen, wat het startkoppel kan verminderen, de bedrijfsstroom kan verhogen en de bedrijfstemperatuur kan verhogen, waardoor de levensduur van de motor wordt verkort.
Hoe often should a CBB60 capacitor be checked
Er is geen universeel vast interval, aangezien de levensduur afhangt van de omgevingstemperatuur, looptijd en spanningsstabiliteit, maar het controleren van de capaciteit wanneer een motor langzaam start, zoemt of een overbelastingsbeveiliging activeert, is een redelijk praktisch triggerpunt.
Kan een 104J-condensator worden gebruikt in plaats van een CBB60-condensator?
Nee, deze twee zijn niet uitwisselbaar. Een 104J-condensator kan slechts 0,1 microfarad bevatten en is geschikt voor een lage signaalspanning, terwijl een motor tientallen microfarads nodig heeft bij een continue AC-spanning die veel verder gaat dan waarvoor een kleine gecodeerde condensator is gebouwd.
Betekent een grotere CBB60 microfarad-waarde altijd een sterkere startprestatie van de motor?
Niet noodzakelijkerwijs. Motorwikkelingen zijn ontworpen rond een specifieke capaciteitswaarde gekozen door de fabrikant, en het installeren van een waarde die aanzienlijk groter is dan gespecificeerd kan de wikkeling en de condensator zelf oververhitten in plaats van de prestaties te verbeteren, dus het matchen van de waarde op het naamplaatje is de veiligere benadering in plaats van aan te nemen dat groter beter is.
Waartegen beschermt de zelfherstellende eigenschap van een CBB60-condensator eigenlijk?
Het beschermt tegen kleine, gelokaliseerde diëlektrische zwakke punten die in een volledige kortsluiting veranderen, omdat de korte ophelderingsgebeurtenis de fout isoleert tot een klein gebied in plaats van deze zich over de hele filmlaag te laten voortplanten, wat een van de redenen is waarom gemetalliseerde filmconstructie de voorkeur geniet voor continu AC-motorbedrijf.
Waarom hebben twee condensatoren met dezelfde 104J-code soms verschillende fysieke afmetingen?
Fysieke grootteverschillen tussen twee 104J-condensatoren komen meestal neer op een andere spanningswaarde of een ander diëlektrisch materiaal, omdat beide factoren van invloed zijn op hoe dik de diëlektrische laag moet zijn, ook al blijven de capaciteitswaarde en tolerantie die op de behuizing zijn afgedrukt identiek.
